儀表放大器（Instrument Amplifier）是一種專門設計用于處理微弱差分信號的放大器。它廣泛應用于精密測量、傳感器信號調理以及醫療、工業控制等領域。儀表放大器的主要特點是高輸入阻抗、低噪聲、差分輸入、差分輸出，并具有高的共模抑制比（CMRR）。這些特性使得儀表放大器非常適合用于處理微弱的模擬信號，尤其是在存在較強共模干擾的環境中，能夠有效地提取出微弱的差分信號。

1. 儀表放大器的基本原理

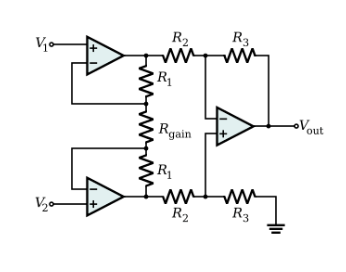

儀表放大器是由多個放大器級組成的，通常由三部分組成：兩個輸入差分放大器和一個輸出增益控制部分。其主要工作原理可以簡要地分為以下幾個步驟：

• 輸入階段：儀表放大器的輸入端有兩個信號輸入端，分別接收差分信號。與傳統的放大器不同，儀表放大器的輸入端通常是差分輸入，即兩個輸入信號之間的電壓差。

• 差分放大：輸入的兩個信號經過輸入放大器的增益放大，且輸入放大器設計有非常高的輸入阻抗和極低的輸入偏置電流。這一階段可以有效地放大輸入信號之間的差異，抑制共模信號（即兩輸入端同時存在的噪聲或干擾信號）。

• 增益調節：儀表放大器通常帶有外部可調增益控制，允許用戶根據需要調節放大倍數。增益主要由外部電阻設置，增益公式通常為$G = 1 + frac{2R_f}{R_1}$G=1+R12Rf，其中$R_f$Rf 和$R_1$R1 是外部電阻。

• 輸出階段：經過放大后的差分信號經過輸出級放大，最終輸出信號的幅度增強，從而使微弱信號更易于后續處理和分析。

2. 儀表放大器的特點

儀表放大器有幾個突出的特點，使其在各種應用中非常重要：

• 高共模抑制比（CMRR）：共模抑制比是指儀表放大器在輸入端同時出現相同的信號（即共模信號）時，放大器能夠抑制這種共模信號的能力。高的CMRR意味著儀表放大器能夠有效地從輸入信號中分離出微弱的差分信號，忽略掉共模噪聲。

• 高輸入阻抗和低輸入偏置電流：儀表放大器的輸入端通常具有非常高的輸入阻抗，能夠有效地與前級電路連接，而不會影響被測信號的性質。同時，其低輸入偏置電流能夠減少輸入端偏置電流對信號放大的影響，從而提高放大精度。

• 低噪聲：儀表放大器采用精密設計，能夠盡量減少放大器自身引入的噪聲。這對于微弱信號的放大和高精度測量尤為重要。

• 高增益穩定性：儀表放大器在不同工作條件下能夠保持穩定的增益，尤其是對于變化較大的信號源，其增益調節非常平滑，幾乎不受溫度變化和供電波動的影響。

• 低功耗：現代儀表放大器通常采用低功耗設計，能夠滿足長時間穩定工作需求，尤其適用于便攜式和能源受限的設備。

3. 儀表放大器的應用領域

儀表放大器因其出色的性能而廣泛應用于許多領域，主要包括以下幾個方面：

• 醫療設備：在醫療設備中，儀表放大器廣泛應用于心電圖（ECG）、腦電圖（EEG）、肌電圖（EMG）等信號的采集和放大。由于這些生物電信號通常非常微弱，且常常受到肌肉電信號和電氣干擾的影響，因此需要使用高共模抑制比和低噪聲的儀表放大器來獲取清晰的信號。

• 傳感器信號調理：許多傳感器（如溫度傳感器、壓力傳感器、應變計等）輸出的信號也是微弱的差分信號，這些信號通常需要放大才能進行后續處理。儀表放大器能夠有效地放大這些信號，并抑制來自環境的干擾。

• 工業控制系統：在工業自動化和過程控制系統中，儀表放大器用于對各種傳感器信號進行放大和調理。它們能夠精確地放大微弱的物理量信號，并有效地減少噪聲干擾。

• 數據采集系統：在科學研究和測量設備中，儀表放大器用于各種實驗信號的放大。通過將微弱的差分信號放大，儀表放大器為后續的模數轉換（ADC）提供了可處理的信號。

• 音頻設備：一些高端音頻設備，特別是那些要求高保真度的設備，也使用儀表放大器來處理微弱的聲音信號，以確保放大的信號不失真，保持原始聲音的質量。

4. 儀表放大器的常見型號

常見的儀表放大器型號有很多，以下列舉幾個代表性的產品：

• AD620：AD620是一款非常著名的儀表放大器，它具有可調增益，適用于低功耗、高精度的信號處理場合。它的CMRR高達100dB，廣泛用于測量、傳感器接口等領域。

• INA333：INA333是TI（德州儀器）生產的一款儀表放大器，具有低功耗、低噪聲的特點，常用于便攜式設備和高精度測量。

• LT1167：LT1167是Linear Technology（現為ADI）出品的一款高精度儀表放大器，具有高共模抑制比，適用于要求高線性度的應用。

• MAX4208：MAX4208是一款低功耗、高CMRR的儀表放大器，適合在低電壓和低功耗環境下使用，適用于便攜式醫療設備和傳感器信號調理。

5. 儀表放大器的設計注意事項

設計儀表放大器時，需要考慮以下幾個方面：

• 輸入阻抗：儀表放大器的輸入阻抗應該足夠高，以保證不會對前級電路的輸出產生影響。一般來說，儀表放大器的輸入阻抗應為幾百千歐以上，甚至可以達到幾兆歐。

• 增益控制：儀表放大器的增益應當是可調的，并且增益的調整應當精確穩定。通常增益的設置方式是通過外部電阻來進行調節，設計時要確保增益的線性和可控性。

• 噪聲抑制：由于儀表放大器多用于微弱信號的放大，因此設計時要特別注意噪聲的抑制。采用低噪聲的元件、合理的電源去耦設計以及合理的PCB布局都是減少噪聲的重要措施。

• 溫度穩定性：溫度變化可能會影響放大器的性能，特別是在高精度應用中。設計時需要選擇具有良好溫度穩定性的元件，避免溫度漂移帶來的誤差。

• 功耗與散熱：對于便攜設備而言，功耗是一個重要考慮因素。設計時要盡量選擇低功耗的儀表放大器，避免因功耗過高而導致設備工作不穩定。

6. 結論

儀表放大器作為一種專業的放大器，憑借其高共模抑制、高輸入阻抗、低噪聲等特點，在多個領域得到了廣泛應用。它對于信號調理、微弱信號放大以及減少外部噪聲的影響具有非常重要的作用。在設計儀表放大器時，考慮輸入阻抗、增益穩定性、噪聲抑制、功耗等因素對于確保其性能至關重要。隨著電子技術的發展，儀表放大器的應用場合也越來越廣泛，它在醫療、工業、科研等領域的作用愈發重要。

儀表放大器的高精度、高穩定性和可靠性使其成為各種精密測量系統中不可或缺的組件。
