ADMV1014 24 GHz至44 GHz、寬帶、微波下變頻器

一、引言

在現代無線通信和雷達系統中，高頻信號的處理是至關重要的環節。微波下變頻器作為高頻信號處理的關鍵組件，其性能直接影響到整個系統的通信質量和可靠性。ADMV1014是一款由Analog Devices Inc.（ADI）公司推出的24 GHz至44 GHz寬帶微波下變頻器，專為高頻信號處理應用而設計。本文將詳細介紹ADMV1014的特點、工作原理、應用場景以及其在現代電子設計中的重要性。

二、ADMV1014概述

ADMV1014是一款采用硅鍺（SiGe）工藝術設計的寬帶微波下變頻器，其工作頻率范圍覆蓋24 GHz至44 GHz，這一頻段涵蓋了多種重要的無線通信和雷達應用。該器件不僅具有寬帶的射頻輸入頻率范圍，還提供了兩種靈活的下變頻模式，即從射頻（RF）至基帶同相（I）/正交（Q）直接變頻，以及鏡像抑制下變頻為復中頻（IF）輸出載波頻率。

　　產品詳情

　　ADMV1014是一款采用硅鍺(SiGe)設計的寬帶、微波下變頻器，針對點到點微波無線電設計進行優化，工作頻率范圍為24 GHz至44 GHz。

　　該下變頻器提供兩種頻率轉換模式。該器件能夠從正交解調直接變頻為基帶IQ輸出信號，并從鏡像抑制下變頻為復中頻輸出載波頻率。基帶輸出可采用直流耦合，或更典型的是，IQ輸出將使用足夠低的高通轉折頻率進行交流耦合，以確保充足的解調精度。SPI接口可對正交相位進行微調，使用戶能夠優化IQ解調性能。另一方面，可以禁用基帶IQ輸出，且I/Q信號可通過片內有源巴倫提供兩個單端復中頻輸出（800至6000MHz）。用作鏡像抑制下變頻器時，不需要的鏡像項通常會被抑制，比所需邊帶低25dBc。ADMV1014提供靈活的LO系統，包括LO輸入頻率范圍高達47 GHz的頻率四倍選項，以覆蓋24至44GHz的RF輸入范圍。提供平方律功率檢波器，以便監控混頻器輸入端上的功率電平。檢波器輸出可用于通過外部運算放大器誤差積分器電路選項提供對RF輸入可變衰減器的閉環控制。

　　ADMV1014下變頻器采用緊湊的散熱增強型、5 mm × 5 mm倒裝芯片CSP封裝。ADMV1014工作殼溫范圍為?40°C至+85°C。

　　應用

　　點對點微波無線電

　　雷達、電子戰系統

　　儀器儀表、自動測試設備(ATE)

　　特性

　　寬帶RF輸入頻率范圍：24 GHz至44 GHz

　　2種下變頻模式

　　從RF至基帶I/Q直接變頻

　　鏡像抑制下變頻為復中頻

　　LO輸入頻率范圍：5.4 GHz至10.25 GHz

　　LO四倍頻器較高可達41 GHz

　　匹配50 Ω、單端RF輸入和復中頻輸出

　　匹配100 Ω平衡或50 Ω單端LO輸入之間的選項

　　具有可調輸出共模電壓電平的100 Ω平衡基帶I/Q輸出阻抗

　　鏡像抑制優化

　　用于設置混頻器輸入功率的平方律功率檢波器

　　用于接收器功率控制的可變衰減器

　　可通過四線式SPI接口編程

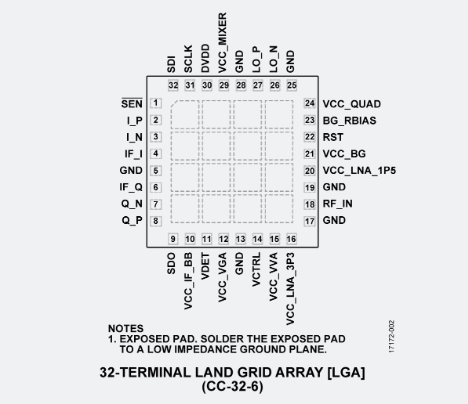

　　32引腳、5 mm × 5 mm LGA封裝

三、主要特性

1. 寬帶射頻輸入頻率范圍

   ADMV1014的射頻輸入頻率范圍從24 GHz至44 GHz，這一寬頻段使得它能夠適用于多種高頻應用，如5G毫米波通信、衛星通信、雷達系統等。

2. 兩種下變頻模式

• 從RF至基帶I/Q直接變頻：在這種模式下，ADMV1014能夠?qū)⒏哳l的RF信號直接下變頻為基帶的I/Q信號。這種直接變頻的方式簡化了信號處理流程，降低了系統的復雜度。

• 鏡像抑制下變頻為復中頻：當需要抑制鏡像頻率干擾時，ADMV1014可以將RF信號下變頻為復中頻信號。通過合理的鏡像抑制設計，可以有效地提高信號的抗干擾能力。

3. 靈活的本地振蕩器（LO）系統

   ADMV1014提供了靈活的LO系統，其LO輸入頻率范圍從5.4 GHz至10.25 GHz。此外，該器件還集成了LO四倍頻器，最高可達41 GHz，這使得它能夠覆蓋更寬的RF輸入頻率范圍。

4. 匹配與輸出特性

• 匹配50Ω單端RF輸入和復中頻輸出：ADMV1014的RF輸入和復中頻輸出均匹配50Ω阻抗，這有助于簡化與外部電路的連接。

• 匹配100Ω平衡或50Ω單端LO輸入：用戶可以根據實際需求選擇匹配100Ω平衡或50Ω單端LO輸入，增加了設計的靈活性。

• 100Ω平衡基帶I/Q輸出阻抗：基帶I/Q輸出阻抗為100Ω平衡，且輸出共模電壓電平可調，這有助于滿足不同基帶處理電路的需求。

5. 鏡像抑制優化

   ADMV1014在鏡像抑制方面進行了優化，當用作鏡像抑制下變頻器時，不需要的鏡像項通常會被抑制到比所需邊帶低25dBc以上，這有助于提高信號的純凈度和系統的抗干擾能力。

6. 可編程性與接口

   ADMV1014可通過四線式SPI接口進行編程，用戶可以通過SPI接口對正交相位進行微調，以優化I/Q解調性能。此外，該器件還提供了平方律功率檢波器，用于設置混頻器輸入功率，以及可變衰減器，用于接收器功率控制。

7. 封裝與溫度范圍

   ADMV1014采用緊湊的散熱增強型、5 mm × 5 mm LGA封裝，這有助于減小器件的體積和重量，提高系統的集成度。同時，該器件的工作殼溫范圍為-40°C至+85°C，能夠滿足各種惡劣環境下的應用需求。

四、工作原理

ADMV1014微波下變頻器的工作原理主要基于混頻技術。混頻是指將兩個不同頻率的信號通過非線性器件（如二極管或晶體管）進行相乘或相加，從而產生新的頻率分量的過程。在ADMV1014中，RF信號與LO信號通過混頻器進行混頻，產生中頻（IF）信號或基帶（I/Q）信號。

1. 直接變頻模式

   在直接變頻模式下，RF信號與LO信號直接進行混頻，產生基帶的I/Q信號。這種模式下，由于不需要中頻濾波器等額外部件，因此系統的復雜度較低。然而，直接變頻模式也存在一些問題，如直流偏移、本振泄漏和鏡像頻率干擾等。為了解決這些問題，ADMV1014采用了先進的校準技術和鏡像抑制設計。

2. 鏡像抑制下變頻模式

   在鏡像抑制下變頻模式下，ADMV1014通過合理的鏡像抑制設計，將不需要的鏡像頻率干擾抑制到較低的水平。這種模式下，RF信號首先與LO信號進行混頻，產生中頻信號。然后，通過中頻濾波器濾除鏡像頻率干擾和其他不需要的頻率分量，最終得到純凈的復中頻信號。

五、應用場景

ADMV1014微波下變頻器憑借其優異的性能和靈活的設計，廣泛應用于各種高頻信號處理領域。

1. 點對點微波無線電

   在點對點微波無線電系統中，ADMV1014能夠?qū)⒏哳l的RF信號下變頻為基帶或中頻信號，以便進行后續的數字信號處理。其寬帶的射頻輸入頻率范圍和靈活的下變頻模式使得它能夠適應各種復雜的無線通信環境。

2. 雷達系統

   雷達系統需要處理高頻的雷達回波信號，以獲取目標的位置、速度等信息。ADMV1014的寬帶射頻輸入頻率范圍和鏡像抑制優化特性使得它能夠有效地處理雷達回波信號，提高雷達系統的探測精度和抗干擾能力。

3. 衛星通信

   在衛星通信系統中，ADMV1014能夠?qū)⑿l(wèi)星發射的高頻信號下變頻為基帶或中頻信號，以便進行后續的解調、解碼等處理。其緊湊的封裝和寬的工作溫度范圍使得它能夠適應衛星通信系統中的惡劣環境。

4. 自動測試設備（ATE）

   在自動測試設備中，ADMV1014可以用作高頻信號的測試工具。通過將其集成到測試系統中，可以實現對高頻信號的精確測量和分析，提高測試系統的性能和可靠性。

六、ADMV1014在現代電子設計中的重要性

隨著無線通信和雷達技術的不斷發展，對高頻信號處理的要求也越來越高。ADMV1014微波下變頻器憑借其優異的性能和靈活的設計，在現代電子設計中扮演著越來越重要的角色。

1. 提高系統集成度

   ADMV1014采用緊湊的封裝設計，有助于減小系統的體積和重量。同時，其高度集成的特性使得它能夠與其他電子元件進行緊密的集成，提高系統的集成度。

2. 降低系統復雜度

   ADMV1014提供了兩種靈活的下變頻模式和可編程的SPI接口，使得用戶可以根據實際需求對器件進行配置和優化。這有助于降低系統的復雜度，提高系統的可靠性和可維護性。

3. 提高系統性能

   ADMV1014的寬帶射頻輸入頻率范圍、鏡像抑制優化特性和高線性度設計使得它能夠有效地處理高頻信號，提高系統的通信質量和抗干擾能力。同時，其低噪聲系數和可變衰減器設計也有助于提高系統的靈敏度和動態范圍。

七、ADMV1014的評估與開發

為了幫助工程師和開發人員快速評估和開發基于ADMV1014的應用，ADI公司提供了ADMV1014-EVALZ評估板。該評估板集成了帶微控制器的ADMV1014、LDO穩壓器和nanoDAC?等組件，為用戶提供了必要的硬件和軟件支持。

1. 評估板特性

• 高頻率范圍：支持1 GHz至6 GHz的寬頻帶信號處理，適用于多種高頻應用。

• 低噪聲特性：具有出色的噪聲性能，確保信號的完整性。

• 高線性度：提供高線性度的信號轉換，適合高性能通信系統。

• 便捷的接口：設計有多種接口，方便與其他設備和系統集成。

2. 評估與開發流程

• 系統搭建：使用ADMV1014-EVALZ評估板搭建測試系統，連接外部信號源、頻譜分析儀等設備。

• 參數配置：通過SPI接口對ADMV1014進行參數配置，如LO頻率、衰減器設置等。

• 性能測試：對測試系統進行性能測試，如轉換增益、噪聲系數、鏡像抑制比等指標的測量。

• 應用開發：根據測試結果對系統進行優化和調整，開發基于ADMV1014的應用產品。

八、結論

ADMV1014是一款性能優異、設計靈活的24 GHz至44 GHz寬帶微波下變頻器。其寬帶射頻輸入頻率范圍、兩種靈活的下變頻模式、靈活的LO系統以及可編程的SPI接口等特性使得它在現代電子設計中具有廣泛的應用前景。通過合理的評估與開發流程，工程師和開發人員可以充分利用ADMV1014的優勢，開發出高性能、高可靠性的高頻信號處理系統。隨著無線通信和雷達技術的不斷發展，相信ADMV1014將在更多領域發揮重要作用。

九、未來展望

隨著5G、6G等新一代無線通信技術的不斷發展，對高頻信號處理的要求將越來越高。未來，ADMV1014等高性能微波下變頻器有望在更寬的頻段、更高的帶寬和更低的功耗方面取得進一步突破。同時，隨著集成度的不斷提高和封裝技術的不斷進步，這些器件的體積和重量也將進一步減小，為現代電子設計帶來更多便利。

此外，隨著人工智能、物聯網等新興技術的興起，對高頻信號處理的需求也將更加多樣化。未來，ADMV1014等微波下變頻器有望與這些新興技術相結合，實現更加智能化、高效化的信號處理功能。例如，在智能物聯網應用中，ADMV1014可以用于處理高頻的傳感器信號，實現遠程監控、智能控制等功能。

十、技術挑戰與解決方案

盡管ADMV1014等微波下變頻器具有諸多優勢，但在實際應用中仍然面臨一些技術挑戰。例如，在高頻信號處理過程中，如何有效地抑制鏡像頻率干擾、提高信號的線性度和動態范圍等。針對這些挑戰，ADI公司等廠商不斷推出新的技術和解決方案。

1. 鏡像頻率抑制技術

   為了有效地抑制鏡像頻率干擾，ADI公司采用了先進的鏡像抑制混頻器設計和校準技術。通過優化混頻器的電路結構和參數設置，可以顯著地降低鏡像頻率的干擾水平。同時，通過SPI接口對正交相位進行微調，可以進一步提高鏡像抑制比。

2. 線性度提升技術

   為了提高信號的線性度，ADI公司采用了多種線性化技術，如預失真技術、反饋線性化技術等。這些技術可以有效地補償非線性失真對信號質量的影響，提高系統的通信質量和可靠性。

3. 動態范圍擴展技術

   為了擴展信號的動態范圍，ADI公司采用了可變衰減器設計和自動增益控制技術。通過合理地調整衰減器的衰減量和增益放大器的增益值，可以使系統在不同的信號強度下都能保持穩定的性能表現。

十一、市場競爭與產品對比

在微波下變頻器市場中，ADMV1014面臨著來自其他廠商的激烈競爭。為了保持競爭優勢，ADI公司不斷推出新的產品和解決方案，并加強與客戶的合作與交流。

與其他廠商的微波下變頻器相比，ADMV1014在寬帶射頻輸入頻率范圍、下變頻模式靈活性、LO系統靈活性以及可編程性等方面具有顯著優勢。同時，其緊湊的封裝設計和優異的性能表現也使得它在市場上備受青睞。

然而，隨著市場競爭的不斷加劇，其他廠商也在不斷推出具有競爭力的產品。因此，ADI公司需要繼續加大研發投入，不斷推出更加先進、更加符合市場需求的產品和解決方案，以保持其在微波下變頻器市場的領先地位。

十二、用戶案例與應用實踐

在實際應用中，ADMV1014已經取得了廣泛的應用和成功的案例。例如，在5G毫米波通信系統中，ADMV1014被用作高頻信號的下變頻器，實現了高速、穩定的數據傳輸。在雷達系統中，ADMV1014被用作雷達回波信號的處理器，提高了雷達系統的探測精度和抗干擾能力。

以下是一個具體的用戶案例：

某通信公司正在開發一款5G毫米波基站設備，需要處理高頻的RF信號以實現高速數據傳輸。經過市場調研和對比測試后，該公司選擇了ADMV1014作為RF信號的下變頻器。通過合理的電路設計和參數配置，該公司成功地實現了RF信號到基帶I/Q信號的直接變頻，并達到了預期的通信性能要求。同時，由于ADMV1014的緊湊封裝設計和優異的性能表現，該公司還成功地減小了基站設備的體積和重量，降低了成本。

十三、總結與展望

ADMV1014是一款性能優異、設計靈活的24 GHz至44 GHz寬帶微波下變頻器。其廣泛的應用前景和市場競爭優勢使得它在現代電子設計中扮演著越來越重要的角色。未來，隨著無線通信和雷達技術的不斷發展以及新興技術的興起，相信ADMV1014將在更多領域發揮重要作用，并推動高頻信號處理技術的不斷進步。

我們也應該看到，在微波下變頻器市場中仍然存在著諸多挑戰和機遇。ADI公司等廠商需要繼續加大研發投入，不斷推出更加先進、更加符合市場需求的產品和解決方案，以滿足客戶不斷變化的需求。同時，加強與客戶的合作與交流也是保持競爭優勢的關鍵所在。

我們有理由相信，在ADI公司等廠商的共同努力下，微波下變頻器技術將取得更加輝煌的成就，為現代電子設計帶來更多便利和創新。
