一、什么是“1024位數字電位器”？

• 核心定義：
  數字電位器的“1024位”指其分辨率（Resolution），即內部電阻陣列的抽頭數（Taps）為21?=1024個，對應10位二進制編碼（0000000000~1111111111）。用戶可通過數字接口（如I2C、SPI）控制抽頭位置，實現電阻值的1024級線性調節。

• 類比理解：
  若將數字電位器比作可調電阻，傳統機械電位器是“無限細分”的連續調節，而1024位數字電位器則類似“1024級臺階”的階梯式調節，步進精度為0.098%（1/1024）。

二、1024位數字電位器的關鍵技術參數

三、1024位數字電位器的實現原理

1. 電阻陣列結構：

• 由1023個串聯電阻單元（R?~R????）和1024個開關抽頭（T?~T????）組成，總阻值R_total = R? + R? + … + R????。

• 每個電阻單元阻值相同（如100Ω），通過CMOS開關選擇抽頭位置，實現分壓或變阻功能。

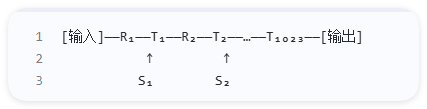

• 等效電路：

1.


• （S?~S????為CMOS開關，由數字編碼控制）

2. 控制邏輯：

• 用戶通過數字接口寫入10位地址碼（0x000~0x3FF），芯片內部譯碼器激活對應抽頭開關。

• 示例：地址碼0x200（十進制512）對應第512級抽頭，輸出電阻值R_out = 512 × R_unit。

3. 非易失性存儲（可選）：

• 高端型號集成EEPROM，可存儲斷電前的抽頭位置，重啟后自動恢復。

四、1024位數字電位器的典型應用場景

1. 高精度模擬信號調節：

• 醫療設備：ECG監護儀的信號增益控制（需分辨率≥1024級，溫漂≤0.05%/℃）。

• 測試儀器：數字萬用表的量程校準（如電壓/電流檔位切換時補償誤差）。

2. 工業自動化：

• 傳感器校準：壓力/溫度傳感器的零點與滿量程調節（需耐壓≥±15V，線性度≤0.1%）。

• PLC模擬量輸入：4-20mA電流環的增益調整（需抗干擾設計，ESD≥8kV）。

3. 音頻處理：

• 專業音響：數字調音臺的通道增益控制（需低噪聲，信噪比≥100dB）。

• 耳機驅動：主動降噪（ANC）電路的阻抗匹配（需快速響應，調節時間<10μs）。

4. 新能源與汽車電子：

• 光伏逆變器：直流母線電壓的精細調節（需耐壓≥±50V，工作溫度-40℃~+125℃）。

• 車載音響：音量/音調的數字化控制（需通過AEC-Q100認證，抗振動設計）。

五、1024位數字電位器的選型要點

1. 分辨率與步進精度：

• 若應用需≤0.1%調節精度（如醫療設備），1024位為底線；若可接受1%誤差（如工業粗調），可選256位。

2. 總阻值匹配：

• 音頻放大器：常用10kΩ~50kΩ；

• 傳感器信號調理：常用1kΩ~10kΩ。

• 根據負載阻抗選擇，避免信號衰減。例如：

3. 接口與通道數：

• 多設備級聯選I2C接口；高速單設備選SPI；立體聲音頻需雙通道芯片。

4. 環境適應性：

• 工作溫度范圍（-40℃~+125℃）；

• 耐壓（≥±15V）；

• 抗干擾能力（ESD≥8kV，EMC通過CISPR 25）。

• 工業/汽車應用需關注：

5. 封裝與成本：

• 消費電子優先小封裝（如SOT-23、DFN-6）；

• 工業應用可接受大封裝（如TSSOP-16）以換取可靠性；

• 1024位芯片價格約為256位的1.5~2倍，需權衡精度與成本。

六、典型產品對比（1024位型號）

七、常見問題解答

1. Q：1024位是否足夠？更高分辨率（如4096位）有何優勢？

• 醫療超聲成像（需0.01%級調節）；

• 實驗室級測試儀器（如LCR表校準）；

• 高端音頻DAC的阻抗匹配。

• A：1024位可滿足大多數應用，但以下場景需更高分辨率：

• 代價：4096位芯片價格通常為1024位的2~3倍，且接口速率要求更高。

2. Q：數字電位器與DAC（數模轉換器）的區別？

• 數字電位器：輸出為可變電阻，用于分壓或變阻，帶寬較低（通常<1MHz）；

• DAC：輸出為連續電壓/電流，帶寬高（可達GHz級），但需外接運放實現阻抗轉換。

• A：

• 選型建議：需調節電阻時用電位器，需生成電壓/電流時用DAC。

3. Q：1024位數字電位器能否替代機械電位器？

• 需遠程控制或自動校準；

• 需避免機械磨損（如振動環境）；

• 需高精度、高可靠性（如醫療設備）。

• A：在以下場景可完全替代：

• 局限性：成本較高，且調節速度較慢（通常≥10μs/級）。

八、總結與推薦

• 1024位數字電位器的核心價值：

• 在精度、穩定性、可編程性上遠超機械電位器，適用于對調節精度和可靠性要求嚴苛的場景。

• 選型建議：

• 醫療/精密儀器：優先選芯海CS32A032（高精度、低功耗）；

• 工業/汽車：優先選圣邦SGM3164（高耐壓、高可靠性）；

• 高壓/新能源：優先選納芯微NSi8316（±50V耐壓）；

• 預算充足且追求極致性能：可選ADI AD5292或TI DAC8760。

工程師應根據具體應用需求，在分辨率、耐壓、接口、成本等參數間權衡，選擇最適合的1024位數字電位器芯片。
