校正電容和薄膜電容有什么區別？
1
拍明芯城
一、核心定義與分類對比
校正電容（Power Factor Correction Capacitor, PFC Capacitor）
自愈式金屬化膜電容（主流）：采用金屬化聚丙烯薄膜（如MKP系列），具備自愈特性（局部擊穿時金屬鍍層蒸發隔離故障點）。
油浸式電容：早期產品，因環保問題逐漸淘汰。
定義：專為提高電力系統功率因數（PF）設計的電容器，通過補償感性負載（如電機、變壓器）的無功功率，減少電網無功損耗。
分類：
薄膜電容（Film Capacitor）
聚丙烯薄膜電容（MKP）：低損耗、高絕緣電阻，適用于高壓、高頻場景。
聚酯薄膜電容（MKT）：體積小、成本低，但損耗和溫度穩定性稍差。
定義：以塑料薄膜為介質的電容器，按介質材料分為聚丙烯（PP）、聚酯（PET）、聚苯乙烯（PS）等類型，廣泛用于高頻、高壓及精密電路。
分類：
二、關鍵性能參數對比
| 參數 | 校正電容 | 薄膜電容（以MKP為例） | 差異分析 |
|---|---|---|---|
| 核心功能 | 補償無功功率，提升功率因數 | 儲能、濾波、隔直、耦合 | 校正電容功能單一，薄膜電容功能多樣 |
| 耐壓范圍 | 通常230V-1000V（單相/三相系統） | 100V-10kV（甚至更高） | 薄膜電容耐壓覆蓋范圍更廣，適配高壓、超高壓場景 |
| 容量范圍 | 1μF-100μF（常見值，部分可定制） | 1pF-100μF（覆蓋極寬范圍） | 薄膜電容容量下限更低（pF級），適用于高頻微小電容需求 |
| 損耗角正切（tanδ） | ≤0.1%（低損耗，減少發熱） | ≤0.001%（MKP系列） | 薄膜電容損耗更低，尤其MKP系列，適合高頻、精密電路 |
| 溫度特性 | -25℃~+85℃（部分寬溫型號可達-40℃~+105℃） | -55℃~+125℃（如MKP-X2系列） | 薄膜電容耐溫范圍更廣，適應極端環境 |
| 壽命與可靠性 | 設計壽命10萬小時（自愈式結構延長壽命） | 壽命超10萬小時（部分型號達20萬小時） | 兩者均具備高可靠性，但薄膜電容在高頻下的壽命衰減更小 |
三、結構與工藝差異
校正電容
防爆結構：外殼設壓力釋放裝置，防止內部壓力過高爆炸。
防潮處理：環氧樹脂灌封或密封外殼，適應戶外/工業環境。
采用金屬化聚丙烯薄膜卷繞，兩端噴金形成電極。
內置放電電阻（斷電后1分鐘內電壓降至50V以下，符合安全標準）。
內部結構：
特殊設計：
薄膜電容
安全認證：X2/Y2安規電容需通過UL/ENEC認證，滿足EMC要求。
高頻優化：MKP-C系列采用更薄介質（1-3μm），降低等效串聯電阻（ESR）。
卷繞式或疊層式（如X2安規電容），薄膜表面蒸鍍金屬電極。
部分型號采用雙面金屬化技術（提升耐壓和自愈能力）。
內部結構：
特殊設計：
四、應用場景對比
校正電容

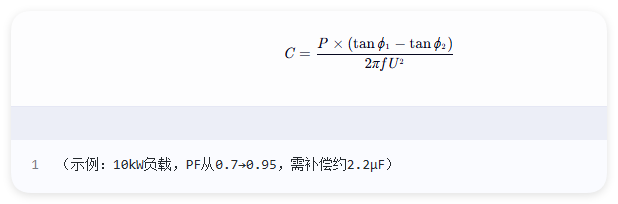

根據負載功率因數（如0.7→0.95）計算補償容量：
工業電機驅動：補償電機感性負載，降低無功罰款。
光伏逆變器：并網時平衡功率因數，減少電網諧波。
數據中心UPS：提升系統整體效率，降低能耗。
典型應用：
選型要點：
2. 薄膜電容
典型應用：
高頻濾波：開關電源EMI濾波（X2/Y2電容）、射頻電路耦合。
高壓儲能：激光電源、脈沖功率系統（如MKP-H系列）。
精密電路：采樣保持電路、音頻分頻器（MKP-PS系列）。
選型要點：
高頻場景：優先選擇MKP-C系列（低ESR、低ESL）。
高壓場景：選擇MKP-H系列（耐壓≥10kV，局部放電起始電壓>15kV）。
五、成本與供應鏈分析
校正電容
主流廠商：EPCOS（西門子）、NCC（日本貴彌功）、法拉電子。
價格區間：1μF/450V約1.5（批量采購）。
金屬化薄膜（占比約40%）、外殼（20%）、放電電阻（10%）、人工（15%）。
成本構成：
供應鏈：
薄膜電容
高端廠商：KEMET、WIMA、基美電子；中低端：法拉、銅峰電子。
價格區間：100nF/630V（MKP）約0.8，1μF/10kV（MKP-H）約15。
薄膜材料（MKP-PP成本比MKT-PET高30%）、電極工藝（真空蒸鍍占25%）。
成本構成：
供應鏈：
六、選型決策樹
若需功率因數校正：
系統電壓等級（單相/三相）
補償容量計算（避免過補/欠補）
安全認證（如CE、UL）
選擇校正電容，重點關注：
若需高頻/高壓/精密應用：
介質類型（MKP/MKT/PS）
耐壓與容量平衡（如高頻下需犧牲容量換低ESR）
封裝形式（引線式/貼片式/螺栓式）
選擇薄膜電容，重點關注：
七、總結：技術選型的底層邏輯
校正電容是“系統級優化工具”，其核心價值在于提升電網效率，需與負載特性、電網標準強耦合。
薄膜電容是“電路級基礎元件”，其核心價值在于提供穩定可靠的電學性能，需與信號頻率、電壓等級、環境條件精細匹配。
最終建議：
功率因數校正：直接選用校正電容，避免用普通薄膜電容替代（可能因無自愈功能或容量不足導致失效）。
高頻/高壓應用：優先選擇MKP系列薄膜電容，并根據具體場景選擇X2安規、脈沖儲能或精密耦合型號。
成本敏感場景：在非關鍵電路中，可用MKT薄膜電容替代部分MKP型號（但需驗證溫度穩定性和壽命）。
