薄膜電阻-透孔的分類

　　薄膜電阻是一種利用薄膜技術制造的電阻器，其特點是精度高、穩定性好、溫度系數小等。薄膜電阻廣泛應用于電子電路中，特別是在對電阻性能要求較高的領域，如電子醫療儀器、測量設備、手機、平板、手提電腦等。根據不同的分類標準，薄膜電阻可以分為多種類型，其中一種分類方式是根據其透孔特性進行分類。

　　透孔薄膜電阻是指在薄膜電阻的基底上開有透孔的電阻器。這種設計的主要目的是為了改善電阻器的散熱性能和機械強度。透孔薄膜電阻可以根據透孔的形狀、大小、數量和排列方式進行分類。

　　按透孔形狀分類：

　　圓形透孔薄膜電阻：這種類型的薄膜電阻的透孔呈圓形，是最常見的透孔形狀。圓形透孔的設計簡單，易于制造，能夠有效提高散熱性能。

　　方形透孔薄膜電阻：方形透孔的設計可以提供更大的散熱面積，同時保持較高的機械強度。這種類型的透孔薄膜電阻適用于需要較高散熱性能的場合。

　　異形透孔薄膜電阻：除了圓形和方形透孔外，還可以根據具體需求設計成其他形狀的透孔，如橢圓形、菱形等。這些異形透孔可以根據特定的應用需求進行優化設計，以達到最佳的散熱效果和機械性能。

　　按透孔大小分類：

　　微孔薄膜電阻：微孔薄膜電阻的透孔直徑非常小，通常在微米級別。這種設計可以提供極高的散熱性能，同時保持較高的機械強度。微孔薄膜電阻適用于需要極高散熱性能的精密電子設備。

　　大孔薄膜電阻：大孔薄膜電阻的透孔直徑相對較大，通常在毫米級別。這種設計可以提供更大的散熱面積，適用于需要較高散熱性能的場合，如電源、電機驅動等。

　　按透孔數量分類：

　　單孔薄膜電阻：單孔薄膜電阻只有一個透孔，這種設計簡單，易于制造，適用于需要基本散熱性能的場合。

　　多孔薄膜電阻：多孔薄膜電阻在基底上開有多個透孔，這種設計可以提供更大的散熱面積，適用于需要較高散熱性能的場合。多孔薄膜電阻的透孔數量可以根據具體需求進行調整，以達到最佳的散熱效果。

　　按透孔排列方式分類：

　　規則排列透孔薄膜電阻：規則排列透孔薄膜電阻的透孔按照一定的規律排列，如矩陣排列、蜂窩排列等。這種設計可以提供均勻的散熱效果，適用于需要均勻散熱的場合。

　　不規則排列透孔薄膜電阻：不規則排列透孔薄膜電阻的透孔排列沒有固定的規律，這種設計可以根據具體需求進行優化設計，以達到最佳的散熱效果和機械性能。

　　透孔薄膜電阻的分類方式多樣，可以根據具體的應用需求選擇合適的透孔形狀、大小、數量和排列方式，以達到最佳的散熱效果和機械性能。透孔薄膜電阻在電子設備、通信設備、醫療設備、汽車電子、航空航天等領域的應用越來越廣泛，其優越的性能使其成為高性能電子設備的重要組成部分。

　　薄膜電阻-透孔的工作原理

　　薄膜電阻-透孔（Through-Hole Film Resistor）是一種常見的電阻類型，廣泛應用于各種電子設備中。根據不同的分類標準，薄膜電阻-透孔可以分為多種類型。以下是幾種主要的分類方式及其特點。

　　按材料分類：

　　金屬膜電阻：金屬膜電阻是在陶瓷基體上通過真空蒸發或濺射工藝沉積一層金屬膜制成的。這種電阻具有高精度、低溫度系數、低噪聲和良好的高頻特性。常見的金屬膜材料包括鎳鉻合金、鉭氮化物等。

　　金屬氧化膜電阻：金屬氧化膜電阻是在玻璃或陶瓷基體上通過高溫化學反應生成一層金屬氧化物膜制成的。常見的金屬氧化物包括二氧化錫、氧化釕等。這種電阻具有良好的耐熱性和化學穩定性，適用于高頻和脈沖負載場合。

　　碳膜電阻：碳膜電阻是在陶瓷基體上通過真空蒸發沉積一層碳膜制成的。這種電阻價格低廉，阻值范圍寬，但精度和穩定性相對較差。適用于一般電子設備中。

　　按精度分類：

　　高精度薄膜電阻：高精度薄膜電阻的阻值誤差非常小，通常在0.1%甚至0.01%以內。這種電阻適用于精密測量和高精度控制電路中。

　　普通精度薄膜電阻：普通精度薄膜電阻的阻值誤差較大，通常在1%到5%之間。這種電阻適用于一般電子設備中。

　　按溫度系數分類：

　　低溫漂薄膜電阻：低溫漂薄膜電阻的溫度系數非常低，通常在5ppm/℃到10ppm/℃之間。這種電阻在溫度變化時阻值變化很小，適用于對溫度穩定性要求較高的場合。

　　普通溫度系數薄膜電阻：普通溫度系數薄膜電阻的溫度系數較高，通常在50ppm/℃到100ppm/℃之間。這種電阻適用于對溫度穩定性要求不高的場合。

　　按功率分類：

　　低功率薄膜電阻：低功率薄膜電阻的額定功率通常在1/8W到1/4W之間。這種電阻適用于低功耗電路中。

　　中功率薄膜電阻：中功率薄膜電阻的額定功率通常在1/2W到1W之間。這種電阻適用于中等功耗電路中。

　　高功率薄膜電阻：高功率薄膜電阻的額定功率通常在2W以上。這種電阻適用于高功耗電路中。

　　按封裝形式分類：

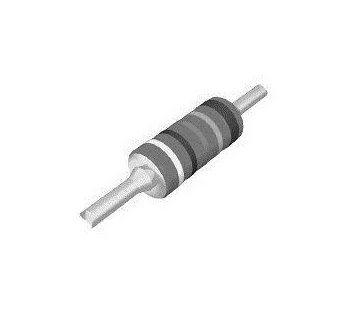

　　軸向引腳薄膜電阻：軸向引腳薄膜電阻的引腳位于電阻體的兩端，呈軸向排列。這種電阻安裝方便，適用于各種印刷電路板和插件電路中。

　　徑向引腳薄膜電阻：徑向引腳薄膜電阻的引腳位于電阻體的同一端，呈徑向排列。這種電阻占用空間較小，適用于空間受限的電路中。

　　薄膜電阻-透孔的分類不僅有助于用戶根據具體需求選擇合適的電阻，還能提高電路的性能和可靠性。在實際應用中，用戶需要綜合考慮精度、溫度系數、功率和封裝形式等因素，選擇最適合的薄膜電阻-透孔。

　　薄膜電阻-透孔的作用

　　薄膜電阻中的透孔（也稱為通孔或過孔）在設計和制造過程中起著至關重要的作用。透孔的存在不僅影響薄膜電阻的電氣性能，還對其機械穩定性和熱管理等方面產生重要影響。以下是透孔在薄膜電阻中的主要作用及其詳細解釋。

　　透孔在薄膜電阻中起到電氣連接的作用。薄膜電阻通常沉積在絕緣基底上，如陶瓷、玻璃或硅片。為了實現電阻與其他電路元件的連接，需要在基底上打孔，并通過這些孔將電阻層與外部電路連接起來。透孔的尺寸和位置需要精確控制，以確保良好的電氣接觸和穩定的電阻值。此外，透孔還可以用于多層電路板中的層間連接，使得電路設計更加靈活和緊湊。

　　透孔有助于改善薄膜電阻的熱管理。薄膜電阻在工作過程中會產生熱量，特別是在高功率應用中。透孔可以作為散熱通道，將熱量從電阻層傳導到基底或其他散熱結構中，從而降低電阻層的溫度，提高其熱穩定性。這對于保證薄膜電阻在高溫環境下的性能和壽命至關重要。透孔的設計需要考慮熱傳導路徑和散熱效率，以實現最佳的熱管理效果。

　　透孔可以增強薄膜電阻的機械穩定性。在某些應用中，薄膜電阻需要承受機械應力或振動。透孔可以作為應力釋放點，分散機械應力，減少電阻層的開裂或剝離風險。此外，透孔還可以用于固定電阻層，防止其在基底上的移動或變形。透孔的布局和形狀需要根據具體的機械要求進行優化設計，以確保薄膜電阻的機械穩定性和可靠性。

　　透孔在薄膜電阻的制造過程中起到關鍵作用。在薄膜電阻的制備過程中，通常需要進行多次沉積、刻蝕和光刻等工藝步驟。透孔可以作為工藝對準標記，確保各層材料的精確對準和疊加。此外，透孔還可以用于工藝監控和質量檢測，通過測量透孔的尺寸和形狀，可以評估薄膜電阻的制造質量和一致性。透孔的設計需要考慮工藝兼容性和制造難度，以確保薄膜電阻的高效生產和高質量。

　　透孔在薄膜電阻中具有多重作用，包括電氣連接、熱管理、機械穩定性和制造工藝等方面。透孔的設計和優化需要綜合考慮薄膜電阻的應用需求和性能要求，以實現最佳的電氣性能、熱穩定性和機械可靠性。隨著薄膜電阻技術的不斷發展，透孔的設計和應用也將不斷創新和改進，為薄膜電阻在更多領域的應用提供支持和保障。

　　薄膜電阻-透孔的特點

　　薄膜電阻-透孔（也稱為穿孔薄膜電阻）是一種特殊類型的薄膜電阻，其設計中包含一個或多個貫穿電阻層和基底的孔洞。這種設計賦予了透孔薄膜電阻一系列獨特的特點和優勢，使其在特定的應用場景中表現出色。

　　透孔設計有助于提高散熱性能。在高功率應用中，電阻器會產生大量的熱量。透孔可以增加空氣流通，促進熱量的快速散失，從而防止電阻器過熱，延長其使用壽命。此外，透孔設計還可以減少熱應力對電阻器性能的影響，保持電阻值的穩定性。

　　透孔薄膜電阻具有更高的機械強度。在某些應用中，電阻器可能會受到外部機械應力的影響，如振動或沖擊。透孔設計可以分散這些應力，減少電阻層的損傷風險，提高電阻器的整體耐用性。這種特性使得透孔薄膜電阻特別適用于航空航天、汽車電子等對可靠性要求極高的領域。

　　透孔薄膜電阻還具有優異的電氣性能。透孔設計可以減少寄生電容和電感，提高電阻器的高頻特性。在高頻電路中，透孔薄膜電阻的阻抗較小，損耗較低，能夠滿足高速信號傳輸和處理的需求。此外，透孔設計還可以降低電阻器的噪聲水平，適用于對噪聲要求嚴格的電路，如音頻電路、高精度測量電路等。

　　在制造工藝方面，透孔薄膜電阻的生產過程相對復雜。首先，需要在基底上制備薄膜電阻層，然后通過微細加工技術（如激光打孔、光刻等）在電阻層和基底上精確地形成孔洞。這些孔洞的尺寸和位置需要嚴格控制，以確保電阻器的性能和可靠性。盡管制造成本較高，但透孔薄膜電阻的高性能和高可靠性使其在高端應用中具有不可替代的地位。

　　透孔薄膜電阻的應用領域非常廣泛。在電子設備中，透孔薄膜電阻用于信號處理、濾波、匹配等，保證電子設備的正常運行和性能。在通信設備中，透孔薄膜電阻用于信號傳輸、濾波、匹配等，保證信號的質量和穩定性。特別是在高速通信系統中，透孔薄膜電阻的高頻特性可以滿足高速信號傳輸的需求。在醫療設備中，透孔薄膜電阻用于心電圖機、腦電圖機、血壓計等，確保測量的準確性和可靠性。在航空航天領域，透孔薄膜電阻用于控制和監測各種系統和設備，如導航系統、動力系統、環境監測等，保證航空航天設備的安全性和可靠性。

　　透孔薄膜電阻憑借其獨特的設計和優異的性能，在各種高要求的應用場景中展現出色的表現。隨著電子技術的不斷發展，透孔薄膜電阻的應用前景將更加廣闊。

　　薄膜電阻-透孔的應用

　　薄膜電阻-透孔（也稱為穿孔薄膜電阻）是一種特殊類型的薄膜電阻，其設計中包含一個或多個透孔，這些透孔貫穿電阻層和基底材料。這種設計在特定的應用場景中具有顯著的優勢，特別是在高頻電路和微波通信領域。

　　透孔的設計可以有效地減少寄生電容和寄生電感，這是因為在高頻信號傳輸過程中，電流會集中在電阻層的表面，而透孔的存在可以減少電流路徑的長度，從而降低寄生效應。此外，透孔還可以改善散熱性能，因為它們提供了額外的空氣流通路徑，有助于熱量的快速散逸。

　　在微波通信和射頻電路中，透孔薄膜電阻的應用非常廣泛。例如，在放大器、耦合器、衰減器和濾波器等模塊電路中，透孔薄膜電阻可以提供更穩定的性能和更高的信號完整性。在這些應用中，透孔薄膜電阻通常用于實現信號的衰減、匹配和隔離功能，以確保信號在傳輸過程中的質量和穩定性。

　　透孔薄膜電阻的制造工藝相對復雜，通常需要采用先進的微加工技術，如光刻、蝕刻和濺射等。首先，在基底材料（如陶瓷或玻璃）上沉積一層金屬或合金薄膜，然后通過光刻技術定義出透孔的位置和形狀。接下來，使用蝕刻技術將透孔部分的薄膜材料去除，最后通過濺射或其它方法在透孔周圍形成電極。

　　透孔薄膜電阻的性能指標包括電阻值、溫度系數、噪聲水平和高頻特性等。由于其獨特的結構設計，透孔薄膜電阻通常具有非常高的精度和穩定性，以及較低的溫度系數和噪聲水平。這些特性使其成為高性能電子設備和通信設備的理想選擇。

　　透孔薄膜電阻通過其獨特的結構設計，有效地減少了寄生效應，改善了散熱性能，并在高頻電路和微波通信領域中發揮了重要作用。隨著電子技術的不斷發展，透孔薄膜電阻的應用前景將更加廣闊。

　　薄膜電阻-透孔如何選型

　　薄膜電阻-透孔（Through-Hole Thin Film Resistor）是一種常見的電子元件，廣泛應用于各種電子設備中。它們具有高精度、低溫漂、體積小、成本低等優點，適用于需要高穩定性和精確電阻值的場合。本文將詳細介紹薄膜電阻-透孔的選型方法，并列舉一些具體的型號。

　　一、薄膜電阻-透孔的特點

　　高精度：薄膜電阻的電阻值可以非常精確地控制和調節，通?？梢赃_到0.1%甚至更高的精度。

　　低溫漂：薄膜電阻的溫度系數（TCR）非常低，通?？梢宰龅?ppm/°C以下，這意味著其電阻值隨溫度變化非常小。

　　體積?。罕∧る娮枵加每臻g非常小，通常比傳統電阻器小幾個數量級。

　　穩定性高：由于薄膜電阻是在基底上通過化學氣相沉積等方法制備而成，可確保其穩定性。

　　性能優越：薄膜電阻具有優秀的電學性能，如低溫系數、低噪聲等。

　　二、選型考慮因素

　　電阻值：根據電路設計的需求，選擇合適的電阻值。薄膜電阻的電阻值范圍通常在1Ω到10MΩ之間。

　　精度：根據應用的精度要求，選擇合適的精度等級。常見的精度等級有0.1%、0.5%、1%等。

　　溫度系數（TCR）：對于需要高穩定性的應用，選擇低TCR的薄膜電阻。常見的TCR值有5ppm/°C、10ppm/°C、25ppm/°C等。

　　功率等級：根據電路中的電流大小，選擇合適的功率等級。常見的功率等級有1/8W、1/4W、1/2W等。

　　封裝形式：透孔電阻通常有軸向引腳和徑向引腳兩種封裝形式。軸向引腳適用于手工焊接和波峰焊，徑向引腳適用于自動插件和回流焊。

　　工作電壓：根據電路的工作電壓，選擇合適的額定電壓。常見的額定電壓有50V、100V、200V等。

　　環境條件：考慮工作環境的溫度、濕度等因素，選擇合適的防護等級和材料。

　　三、具體型號推薦

　　風華TE05E3003BT300KR：

　　電阻值：300Ω

　　精度：0.1%

　　TCR：10ppm/°C

　　功率等級：1/4W

　　封裝形式：軸向引腳

　　額定電壓：200V

　　光頡AR06FTBV02001206：

　　電阻值：200Ω

　　精度：1%

　　TCR：10ppm/°C

　　功率等級：1/4W

　　封裝形式：軸向引腳

　　額定電壓：200V

　　風華TC03H1503DT150KR：

　　電阻值：150Ω

　　精度：0.5%

　　TCR：50ppm/°C

　　功率等級：1/8W

　　封裝形式：徑向引腳

　　額定電壓：100V

　　TE05G1002BT10KR：

　　電阻值：10kΩ

　　精度：0.1%

　　TCR：25ppm/°C

　　功率等級：1/4W

　　封裝形式：軸向引腳

　　額定電壓：200V

　　光頡AR03DTD62020603：

　　電阻值：62kΩ

　　精度：0.5%

　　TCR：50ppm/°C

　　功率等級：1/8W

　　封裝形式：徑向引腳

　　額定電壓：100V

　　AR03BTD20030603：

　　電阻值：200kΩ

　　精度：0.1%

　　TCR：50ppm/°C

　　功率等級：1/8W

　　封裝形式：徑向引腳

　　額定電壓：100V

　　AR12CTC00102512：

　　電阻值：1Ω

　　精度：0.25%

　　TCR：25ppm/°C

　　功率等級：1/2W

　　封裝形式：軸向引腳

　　額定電壓：200V

　　四、選型步驟

　　確定電阻值：根據電路設計的需求，確定所需的電阻值。

　　選擇精度：根據應用的精度要求，選擇合適的精度等級。

　　考慮溫度系數：對于需要高穩定性的應用，選擇低TCR的薄膜電阻。

　　確定功率等級：根據電路中的電流大小，選擇合適的功率等級。

　　選擇封裝形式：根據焊接方式和安裝方式，選擇合適的封裝形式。

　　考慮工作電壓：根據電路的工作電壓，選擇合適的額定電壓。

　　評估環境條件：考慮工作環境的溫度、濕度等因素，選擇合適的防護等級和材料。

　　五、總結

　　薄膜電阻-透孔是一種高性能的電子元件，適用于需要高精度、低溫漂、高穩定性的場合。選型時需要綜合考慮電阻值、精度、溫度系數、功率等級、封裝形式、工作電壓和環境條件等因素。通過合理選型，可以確保電路的穩定性和可靠性。希望本文提供的選型方法和具體型號推薦對您的設計有所幫助。
