一、引言

在航空航天領域，高頻信號的精確檢測與測量對于系統的穩定性和性能至關重要。ADL5501S作為一款專為航空航天應用設計的50 MHz至6 GHz TruPwr?檢波器，憑借其出色的性能參數和可靠性，在高頻接收器和發送器信號鏈中發揮著關鍵作用。本文將詳細介紹ADL5501S檢波器的特點、工作原理、應用場景以及其在航空航天領域的重要性。

　　產品詳情

　　ADL5501S是一款均值響應功率檢波器，適用于50 MHz至6 GHz的高頻接收機和發射機信號鏈。它易于使用，僅需2.7 V至5.5 V單電源和一個電源去耦電容便可工作。輸入為內部交流耦合，具有50 Ω標稱輸入阻抗。輸出為線性響應直流電壓，轉換增益

　　ADL5501S主要用于簡單和復合波形的真功率測量，特別適合測量高波峰因素（高峰值-均方根比）信號，如基于CDMA、CDMA2000、W-CDMA、QPSK/QAM的OFDM波形等。片內調制濾波器可以滿足大多數波形的求平均值需要。

　　輸出端的片內100 Ω串聯電阻與外部分流電容配合使用，可建立低通濾波器響應，從而減少直流輸出電壓中的殘留紋波。對于更復雜的波形，可以利用FLTR引腳上的外部電容進行補充信號解調。

　　ADL5501S在30 dB范圍內具有出色的溫度穩定性；在整個溫度范圍及動態范圍的上段，測量誤差接近于0 dB。除溫度穩定性外，ADL5501S還具有出色的工藝穩定性，從而進一步降低了校準復雜度。

　　特性

　　真均方根響應

　　出色的溫度穩定性

　　輸入動態范圍最高達30 dB

　　50 Ω輸入阻抗

　　最大輸入：1.25 V rms、15 dBm

　　單電源供電：2.7 V至5.5 V

　　低功耗：3.3 mW（3 V電源）

二、ADL5501S檢波器概述

ADL5501S是Analog Devices Inc.（亞德諾半導體公司）推出的一款平均響應功率檢測器，專為50 MHz至6 GHz的高頻信號設計。它采用TruPwr?技術，能夠?qū)崿F(xiàn)對復雜波形的真功率測量，特別適用于測量高峰值因數（高峰均比）信號，如基于CDMA、CDMA2000、W-CDMA和QPSK/QAM的OFDM波形。

三、產品特點

1. 真均方根響應：ADL5501S提供真均方根響應，能夠準確測量各種復雜波形的功率，包括那些具有高峰均比的信號。這一特性使得它在處理現代通信系統中的復雜調制信號時具有顯著優勢。

2. 優異的溫度穩定性：在30 dB的輸入動態范圍內，ADL5501S表現出色的溫度穩定性。即使在動態范圍的頂部，其溫度測量誤差也接近0 dB。這種穩定性確保了在不同環境溫度下，檢波器都能提供準確的功率測量。

3. 高達30 dB的輸入動態范圍：ADL5501S具有寬廣的輸入動態范圍，能夠處理從微弱信號到強信號的廣泛功率水平。這使得它適用于各種應用場景，包括那些需要同時檢測低功率和高功率信號的系統。

4. 50Ω輸入阻抗：檢波器的輸入阻抗為50Ω，與大多數高頻傳輸線的特性阻抗相匹配，從而減少了信號反射和損耗，提高了測量精度。

5. 單電源供電：ADL5501S僅需2.7 V至5.5 V之間的單電源供電，簡化了電源設計，降低了系統復雜性。同時，它還支持電源去耦電容器，進一步提高了系統的穩定性和可靠性。

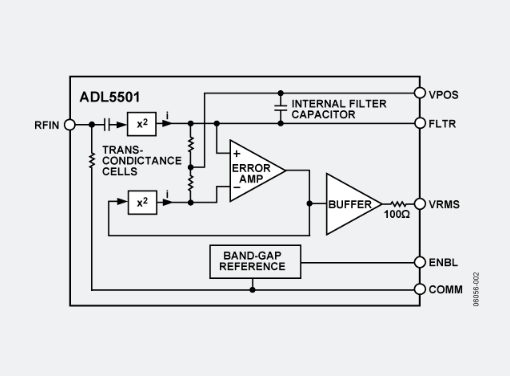

四、工作原理

ADL5501S檢波器的工作原理基于其內部的真均方根響應電路。當高頻信號輸入到檢波器時，信號首先經過內部交流耦合電路，以去除直流分量并匹配50Ω的輸入阻抗。然后，信號被送入真均方根響應電路，該電路通過一系列復雜的數學運算和信號處理算法，將輸入信號的瞬時功率轉換為與其均方根值成正比的直流輸出電壓。

為了進一步提高測量精度和穩定性，ADL5501S還內置了片上調制濾波器和低通濾波器。片上調制濾波器為大多數波形提供足夠的平均，確保輸出信號的平滑和穩定。而低通濾波器則通過結合片上100Ω串聯電阻和外部分流電容器，降低直流輸出電壓中的殘余紋波，進一步提高測量精度。

五、應用場景

1. 航空航天通信：在航空航天通信系統中，ADL5501S檢波器可用于測量高頻接收器和發送器信號鏈中的功率水平。它能夠準確檢測復雜調制信號的功率，確保通信系統的穩定性和可靠性。

2. 雷達系統：雷達系統需要精確測量發射和接收信號的功率，以實現對目標的準確探測和跟蹤。ADL5501S檢波器的高精度和寬動態范圍使其成為雷達系統中理想的功率測量解決方案。

3. 衛星通信：衛星通信系統對功率測量的精度和穩定性要求極高。ADL5501S檢波器能夠準確測量衛星信號的功率水平，確保通信鏈路的可靠性和穩定性。

4. 測試與測量設備：在測試與測量設備中，ADL5501S檢波器可用于校準和驗證高頻信號源的功率輸出。其高精度和寬動態范圍使得它成為測試與測量領域中的理想選擇。

六、在航空航天領域的重要性

1. 提高系統可靠性：在航空航天領域，系統的可靠性至關重要。ADL5501S檢波器通過其高精度的功率測量能力，能夠確保高頻信號鏈的穩定性和可靠性，從而提高整個系統的可靠性。

2. 支持復雜調制信號：現代航空航天通信系統通常采用復雜的調制信號來提高頻譜效率和通信容量。ADL5501S檢波器能夠準確測量這些復雜調制信號的功率水平，為系統的設計和優化提供有力支持。

3. 適應惡劣環境：航空航天設備通常需要在惡劣的環境下工作，如高溫、低溫、高輻射等。ADL5501S檢波器具有優異的溫度穩定性和可靠性，能夠在這些惡劣環境下保持穩定的性能表現。

七、技術規格與性能參數

1. 頻率范圍：50 MHz至6 GHz

2. 輸入動態范圍：高達30 dB

3. 輸入阻抗：50Ω

4. 最大輸入功率：1.25 V rms（15 dBm）

5. 工作電壓：2.7 V至5.5 V

6. 工作電流：典型值為3.3 mA（在3 V供電時）

7. 溫度范圍：-40℃至+85℃

8. 封裝形式：6-TSSOP、SC-88、SOT-363等

八、選型與使用建議

在選擇和使用ADL5501S檢波器時，需要考慮以下幾個因素：

1. 頻率范圍：確保檢波器的頻率范圍滿足應用需求。對于航空航天應用來說，通常需要覆蓋從低頻到高頻的廣泛范圍。

2. 輸入動態范圍：根據應用中的信號功率水平選擇合適的輸入動態范圍。如果信號功率變化較大，建議選擇具有較寬動態范圍的檢波器。

3. 工作溫度范圍：考慮航空航天設備可能面臨的工作環境溫度范圍，選擇具有相應溫度穩定性的檢波器。

4. 封裝形式：根據應用中的空間限制和安裝要求選擇合適的封裝形式。對于航空航天應用來說，通常需要選擇體積小、重量輕且易于安裝的封裝形式。

在使用ADL5501S檢波器時，還需要注意以下幾點：

1. 電源去耦：為了確保檢波器的穩定性和可靠性，建議在電源輸入端添加去耦電容器以濾除電源噪聲。

2. 信號匹配：確保輸入信號的阻抗與檢波器的輸入阻抗相匹配以減少信號反射和損耗。

3. 濾波設計：根據應用需求設計合適的濾波電路以去除不需要的信號分量并提高測量精度。

九、市場與應用前景

隨著航空航天技術的不斷發展和進步，對高頻信號檢測與測量的需求也在不斷增加。ADL5501S檢波器憑借其出色的性能參數和可靠性，在航空航天領域具有廣闊的市場前景。未來，隨著5G通信、物聯網等新興技術的普及和應用，對高頻信號檢測與測量的需求將進一步增加，這將為ADL5501S檢波器等高頻檢波器產品提供更多的市場機會和應用場景。

十、結論

ADL5501S航空航天50 MHz至6 GHz TruPwr?檢波器是一款具有出色性能參數和可靠性的高頻檢波器產品。它采用TruPwr?技術實現真均方根響應，具有優異的溫度穩定性和寬動態范圍等特點。在航空航天通信、雷達系統、衛星通信以及測試與測量設備等領域具有廣泛的應用前景。通過合理選擇和使用ADL5501S檢波器，可以提高系統的可靠性和穩定性，為航空航天技術的發展提供有力支持。
