ADL5511直流至6 GHz包絡和TruPwr RMS檢波器詳解

一、引言

在現代無線通信系統中，射頻（RF）檢波器扮演著至關重要的角色。它們用于檢測RF信號的包絡和功率，為系統提供關鍵的性能指標。ADL5511是一款高性能的RF包絡和TruPwr RMS檢波器，其工作頻率范圍從直流至6 GHz，能夠滿足多種復雜通信系統的需求。本文將詳細介紹ADL5511的特點、工作原理、應用以及相關的技術參數。

　　產品詳情

　　ADL5511是一款RF包絡和TruPwr均方根檢波器。包絡輸出電壓是一個與輸入信號包絡成正比的電壓。均方根輸出電壓與輸入信號的峰均比無關。

　　均方根輸出為線性V/V電壓，900 MHz時的轉換增益為1.9 V/V均方根值。包絡輸出的轉換增益為1.46 V/V (900 MHz)，它以ERER引腳提供的1.1 V內部基準電壓為參考。

　　ADL5511可采用直流至6 GHz信號工作，包絡帶寬最高可達130 MHz。

　　所獲取的包絡可用于RF功率放大器(PA)線性化和增強效率，均方根輸出則可用于測量均方根功率。高均方根值精度和快速包絡響應特別適合對CDMA2000、W-CDMA及LTE系統中使用的寬帶高峰均比信號進行包絡檢波和功率測量。

　　ADL5511的工作溫度范圍為?40°C至+85℃，提供16引腳3 mm × 3 LFCSP封裝。

　　應用

　　--W-CDMA、CDMA2000、LTE和其他復雜波形的均方根功率測量和包絡檢波

　　--基于漏極調制的功率放大器線性化

　　--采用包絡跟蹤方法的功率放大器線性化

　　特性

　　包絡跟蹤RF檢波器，輸出電壓與輸入電壓成正比

　　獨立的TruPwr均方根輸出

　　無需巴倫或外部調諧

　　出色的溫度穩定性

　　輸入功率動態范圍：47 dB

　　輸入頻率范圍：直流至6 GHz

　　包絡帶寬：130 MHz

　　包絡延遲：2 ns

　　單電源供電：4.75 V to 5.25 V

　　電源電流：21.5 mA

　　關斷模式：130 μW

二、ADL5511概述

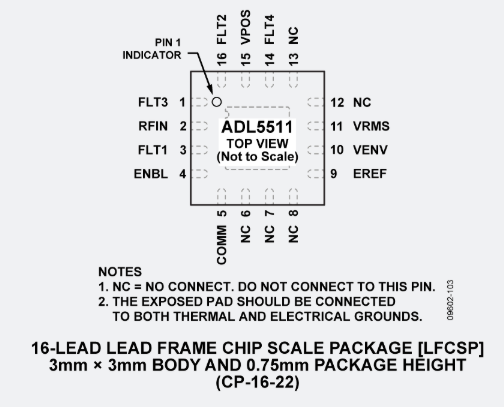

ADL5511是一款由Analog Devices（ADI）公司推出的RF包絡和TruPwr RMS檢波器。它結合了包絡檢波和均方根（RMS）功率檢測功能，能夠在寬頻率范圍內提供高精度的信號檢測。該器件采用16引腳3 mm × 3 mm LFCSP封裝，具有緊湊、高效的特點，非常適合于空間受限的應用場景。

三、ADL5511的主要特點

1. 寬頻率范圍：ADL5511的工作頻率范圍從直流至6 GHz，覆蓋了大多數無線通信系統的頻段需求。

2. 高精度檢測：該器件能夠提供高精度的包絡和RMS功率檢測，滿足復雜通信系統的性能要求。

3. 獨立輸出：ADL5511具有獨立的包絡輸出（VENV）和RMS輸出（VRMS），方便用戶根據需求進行選擇和使用。

4. 無需外部調諧：該器件無需巴倫或外部調諧，簡化了電路設計，降低了系統成本。

5. 出色的溫度穩定性：ADL5511在寬溫度范圍內（-40°C至+85°C）表現出色，確保了系統在不同環境下的穩定性。

6. 低功耗：在正常工作模式下，ADL5511的電源電流僅為21.5 mA，關斷模式下的功耗更是低至130 μW，非常適合于便攜式設備。

四、ADL5511的工作原理

1. 包絡檢波

   ADL5511的包絡檢波功能是通過檢測RF信號的包絡來實現的。包絡是RF信號幅度隨時間變化的軌跡，它反映了信號的調制信息。ADL5511能夠實時地檢測RF信號的包絡，并將其轉換為與輸入信號包絡成正比的電壓輸出（VENV）。這個輸出電壓以EREF引腳提供的1.1 V內部基準電壓為參考，用戶可以通過測量VENV與EREF之間的電壓差來獲取真實的包絡信息。

2. RMS功率檢測

   RMS功率是RF信號的平均功率，它反映了信號在一段時間內的能量水平。ADL5511的RMS功率檢測功能是通過計算RF信號的均方根值來實現的。該器件內部集成了高精度的RMS計算電路，能夠實時地計算RF信號的RMS功率，并將其轉換為線性V/V電壓輸出（VRMS）。這個輸出電壓與輸入信號的峰均比無關，只與輸入信號的RMS功率成正比。

五、ADL5511的應用

1. 均方根功率測量

   ADL5511的RMS輸出功能使其非常適合于均方根功率測量。在無線通信系統中，均方根功率是一個重要的性能指標，它反映了信號的傳輸能力和接收質量。通過測量ADL5511的VRMS輸出，用戶可以實時地獲取RF信號的均方根功率信息，為系統優化和故障排查提供有力支持。

2. 包絡檢波

   ADL5511的包絡輸出功能使其能夠用于包絡檢波應用。包絡檢波是無線通信系統中的一種基本信號處理技術，它用于提取RF信號的調制信息。通過測量ADL5511的VENV輸出，用戶可以實時地獲取RF信號的包絡信息，為解調、濾波等后續信號處理提供基礎。

3. 功率放大器線性化

   在無線通信系統中，功率放大器（PA）的線性度對系統性能有著重要影響。ADL5511可以用于功率放大器的線性化應用。通過檢測PA輸出信號的包絡和RMS功率，用戶可以實時地調整PA的工作狀態，以確保其輸出信號的線性度滿足系統要求。這有助于提高系統的傳輸質量和頻譜效率。

4. 包絡跟蹤

   包絡跟蹤是一種先進的功率管理技術，它通過實時地調整PA的供電電壓來跟蹤RF信號的包絡變化，從而提高系統的效率和性能。ADL5511可以用于包絡跟蹤應用。通過檢測RF信號的包絡信息，用戶可以實時地調整PA的供電電壓，以確保其輸出信號的包絡與輸入信號的包絡保持一致。這有助于降低PA的功耗和發熱量，提高系統的可靠性和穩定性。

六、ADL5511的技術參數

1. 輸入頻率范圍：直流至6 GHz

2. 包絡帶寬：130 MHz

3. 包絡延遲：2 ns

4. 輸入功率動態范圍：47 dB

5. 電源電壓范圍：4.75 V至5.25 V

6. 電源電流：21.5 mA（正常工作模式）

7. 關斷模式功耗：130 μW

8. 工作溫度范圍：-40°C至+85°C

9. 封裝類型：16引腳3 mm × 3 mm LFCSP

七、ADL5511的電路設計與應用實例

1. 電路設計

   在設計使用ADL5511的電路時，用戶需要考慮以下幾個方面：

• 電源設計：確保為ADL5511提供穩定的4.75 V至5.25 V電源電壓，并考慮電源去耦和濾波設計以降低電源噪聲對器件性能的影響。

• 輸入匹配：根據應用需求設計RF輸入匹配電路，以確保ADL5511能夠接收到足夠的RF信號功率。

• 輸出濾波：對于VENV和VRMS輸出，用戶可以根據需要設計低通濾波器以濾除高頻噪聲和干擾。

• PCB布局：在PCB布局時，應注意將ADL5511的RF輸入引腳、電源引腳和輸出引腳合理布局，以減少信號耦合和干擾。

2. 應用實例

   以WCDMA系統為例，介紹ADL5511在實際應用中的使用方法。在WCDMA系統中，ADL5511可以用于均方根功率測量和包絡檢波應用。用戶可以將ADL5511的RF輸入引腳連接到WCDMA基站的發射信號輸出端，通過測量VRMS輸出獲取發射信號的均方根功率信息，通過測量VENV輸出獲取發射信號的包絡信息。這些信息可以用于系統監控、故障排查和性能優化等方面。

八、ADL5511的校準與誤差分析

1. 校準方法

   為了確保ADL5511的檢測精度，用戶需要對其進行校準。校準方法通常包括兩點校準和三點校準。兩點校準是在兩個已知功率水平下測量ADL5511的輸出電壓，并計算校準系數（斜率和截距）。三點校準則是在三個已知功率水平下進行測量，并計算兩個斜率和兩個截距。通過校準，用戶可以消除器件本身的非線性誤差和溫度漂移等因素對檢測結果的影響。

2. 誤差分析

   在使用ADL5511進行檢測時，用戶還需要對檢測結果進行誤差分析。誤差來源主要包括器件本身的非線性誤差、溫度漂移、電源噪聲以及PCB布局等因素。為了降低誤差對檢測結果的影響，用戶可以采取以下措施：

• 選擇高質量的元器件：確保使用的電阻、電容等元器件具有高精度和低溫度系數。

• 優化PCB布局：合理布局PCB上的元器件和信號線，減少信號耦合和干擾。

• 進行充分的校準：根據應用需求選擇合適的校準方法，并進行充分的校準以確保檢測精度。

• 監控電源質量：確保為ADL5511提供穩定的電源電壓，并考慮電源去耦和濾波設計以降低電源噪聲對器件性能的影響。

九、ADL5511的替代產品與比較

1. 替代產品

   在市場上，存在多種與ADL5511功能相似的RF檢波器產品。例如，ADI公司的ADL5501和ADL5500也是兩款高性能的RF檢波器產品。它們具有不同的工作頻率范圍、輸入功率動態范圍和技術參數等特點，用戶可以根據具體需求選擇合適的產品。

2. 產品比較

   與ADL5511相比，ADL5501的工作頻率范圍為50 MHz至6 GHz，輸入功率動態范圍為45 dB，而ADL5500的工作頻率范圍為100 MHz至6 GHz，輸入功率動態范圍也為45 dB。在性能方面，ADL5511具有更寬的頻率范圍和更大的輸入功率動態范圍，因此在某些應用場景下可能具有更好的性能表現。然而，具體選擇哪款產品還需要根據用戶的實際需求、成本預算以及系統兼容性等因素進行綜合考慮。

十、ADL5511的未來發展趨勢

隨著無線通信技術的不斷發展，對RF檢波器的性能要求也在不斷提高。未來，ADL5511等RF檢波器產品可能會朝著以下幾個方向發展：

1. 更高精度：隨著通信系統的不斷升級和優化，對RF檢波器的檢測精度要求也在不斷提高。未來，ADL5511等RF檢波器產品可能會采用更先進的檢測技術和算法，以提高檢測精度和穩定性。

2. 更寬頻率范圍：隨著5G、6G等新一代無線通信技術的出現，對RF檢波器的頻率范圍要求也在不斷擴大。未來，ADL5511等RF檢波器產品可能會拓展其工作頻率范圍，以滿足新一代通信系統的需求。

3. 更低功耗：在便攜式設備和物聯網等應用場景中，對RF檢波器的功耗要求也在不斷降低。未來，ADL5511等RF檢波器產品可能會采用更先進的低功耗技術和設計，以降低功耗并延長電池壽命。

4. 更小型化：隨著電子產品的不斷小型化和集成化，對RF檢波器的封裝尺寸要求也在不斷縮小。未來，ADL5511等RF檢波器產品可能會采用更先進的封裝技術和材料，以實現更小型化和集成化的設計。

十一、結論

ADL5511是一款高性能的RF包絡和TruPwr RMS檢波器，具有寬頻率范圍、高精度檢測、獨立輸出、無需外部調諧、出色的溫度穩定性和低功耗等特點。它在均方根功率測量、包絡檢波、功率放大器線性化和包絡跟蹤等方面具有廣泛的應用前景。通過合理的電路設計和校準方法，用戶可以確保ADL5511的檢測精度和穩定性。未來，隨著無線通信技術的不斷發展，ADL5511等RF檢波器產品將會朝著更高精度、更寬頻率范圍、更低功耗和更小型化的方向發展。
