ADL5505 450 MHz 至 6000 MHz TruPwr 檢波器詳盡介紹

一、產品概述

ADL5505 是 Analog Devices 公司推出的一款集成式真有效值功率檢波器（True RMS Power Detector），可覆蓋 450 MHz 至 6 GHz 的寬頻率范圍，專為測量 RF 和微波頻率范圍內的平均功率而設計，具有精度高、帶寬寬、功耗低等優點。該器件內部集成了一個射頻檢波器和輸出緩沖放大器，能夠將射頻輸入信號的幅度轉換為線性電壓輸出信號，適用于無線通信、功率控制、電源電平監控、無線電設備檢測等廣泛應用場景。

ADL5505 的主要優勢在于其能夠提供精確的功率電平測量，并具備出色的溫度穩定性。它支持直流耦合輸出、提供快速響應時間，在功率控制回路中可實現高精度與快速響應。

　　產品詳情

　　ADL5505是一款TruPwr?均值響應（真均方根）功率檢波器，適用于450 MHz至6000 MHz的高頻接收機和發射機信號鏈。它僅需2.5 V至3.3 V單電源便可工作，功耗低于1.8 mA。輸入為內部交流耦合，具有500 Ω標稱輸入阻抗。均方根輸出為線性響應直流電壓，900 MHz時的轉換增益為1.86 V/V rms。

　　ADL5505易于使用，可以高度精確地確定復雜波形的均方根值。它可以用于簡單和復雜波形的功率測量，特別適合測量高波峰因素（高峰值-均方根比）信號，如W-CDMA、CDMA2000、WiMAX、WLAN和LTE波形等。

　　片內調制濾波器可以滿足大多數波形的求平均值需要。輸出端的100 Ω片內串聯電阻與外部分流電容組合，可提供低通濾波器響應，進而減少直流輸出電壓中的殘留紋波。

　　ADL5505在30 dB范圍內具有出色的溫度穩定性；在整個溫度范圍及動態范圍的上段，測量誤差接近于0 dB。除溫度穩定性外，ADL5505還具有出色的工藝穩定性，從而進一步降低了校準復雜度。

　　這款功率檢波器的工作溫度范圍為?40°C至+85°C，提供4引腳、0.8 mm × 0.8 mm晶圓級芯片規模封裝(WLCSP)，采用高fT硅BiCMOS工藝制造。

　　應用

　　基于W-CDMA、CDMA2000、QPSK/QAM的OFDM（LTE和WiMAX）波形及其它復雜調制波形的功率測量

　　RF發射機或接收機功率測量

　　特性

　　真均方根響應檢波器

　　出色的溫度穩定性

　　均方根檢波精度：±0.25 dB（整個溫度范圍內）

　　輸入功率動態范圍超過35 dB，包含波峰因素在內

　　RF 帶寬：450 MHz至6000 MHz

　　500 Ω 輸入阻抗

　　單電源供電：2.5 V至3.3 V

　　低功耗：1.8 mA（3.0 V電源）

　　符合RoHS標準

二、主要特點與參數

• 頻率范圍：450 MHz 至 6000 MHz

• 有效檢測范圍：–30 dBm 至 +20 dBm

• 輸出電壓范圍：0.25 V 至 1.75 V（典型值）

• 檢測類型：True RMS（TruPwr）

• 響應時間：約 1 μs（10% - 90%）

• 偏置電壓：3.0 V 至 5.25 V（推薦 3.0 V）

• 功耗低：典型電流約為 1.8 mA（VDD = 3.0 V）

• 封裝形式：6 引腳 SOT-23（緊湊型）

• 工作溫度范圍：–40°C 至 +85°C

ADL5505 在較寬的輸入功率和頻率范圍內都具有很好的線性度，這使得其在對幅度動態響應要求高的系統中擁有廣泛應用潛力。

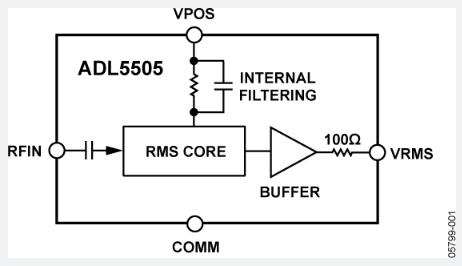

三、工作原理詳解

ADL5505 的工作核心基于一個 RMS 檢波器架構。與傳統的峰值檢波器不同，RMS 檢波器輸出的是輸入信號的有效值（Root Mean Square），這使得其輸出更能準確反映信號的實際功率，不受調制類型影響。

該芯片將射頻輸入信號經過前級衰減器與整流電路，利用內部的平方律轉換單元，將輸入電壓的平方平均（對應功率）進行積分處理后輸出一個與輸入功率成比例的電壓。這個電壓由后級緩沖輸出，可直接送至 ADC 或 MCU 進行數字處理。

ADL5505 檢測電路還包括溫度補償模塊，確保在不同環境溫度下保持良好的測量一致性。

四、功能模塊分析

1. 輸入匹配網絡由于 ADL5505 的工作頻率高達 6 GHz，輸入端必須設計良好的匹配網絡，通常采用 50 Ω 匹配，以確保最大功率傳輸并減少反射。

2. 射頻整流模塊該模塊將高頻 RF 信號整流為直流信號。采用高頻響應良好的二極管架構并結合積分處理，可以實現真正的有效值輸出，而不只是峰值。

3. 積分與緩沖電路整流后的信號經過積分濾波后，通過輸出緩沖電路穩定地輸出。緩沖器確保信號驅動能力，同時防止負載變化影響檢測精度。

4. 溫度補償機制集成式溫度補償機制能夠自動修正溫漂引起的電壓偏移，提升測量的一致性和可靠性。

5. 輸出電壓接口OUT 引腳提供與輸入功率線性對應的輸出電壓，可以直接送入模數轉換器或者比較器，參與后級信號處理或功率調節。

五、性能優勢分析

1. 寬頻帶支持ADL5505 能夠覆蓋從 450 MHz 到 6 GHz 的頻率范圍，適配絕大多數無線通信標準（GSM、WCDMA、LTE、WiMAX、ISM、Wi-Fi 等），具有極強的通用性。

2. 高線性度 RMS 檢測RMS 檢波器的優點是其輸出與輸入信號的平均功率呈線性關系，不受調制方式影響，適用于 OFDM、QAM、GMSK 等復雜調制技術。

3. 快速響應與低功耗響應速度快至 1 μs，適合用于高速反饋環路控制場合，如功放功率控制；而其低功耗特性使其非常適合用于便攜式設備與 IoT 節點。

4. 封裝小巧、易于集成SOT-23 小封裝節省板級空間，便于布板及系統集成，適合高密度、高可靠設計環境。

六、典型應用電路解析

典型應用包括以下模塊：

• 射頻輸入通過一個 DC 隔直電容接入

• 后接一個 π 型或 LC 匹配網絡以匹配 50 Ω 阻抗

• OUT 引腳連接至 MCU 的 ADC 輸入，或用于反饋至增益控制環路

• 電源引腳 VPOS 接入 3 V 電源，并加濾波器確保電源純凈

如下是參考原理圖描述：

RF_IN ──C1──┬──π 型網絡──> IN(1)
             │
           GND
OUT(5) ──> 接 ADC / 控制電路
VPOS(6)──+3V 供電（含電容濾波）
GND(2,4) 接地

七、應用場景與行業實例

1. 蜂窩通信系統中的功率控制ADL5505 可用作功率放大器的反饋檢測器，實時監控輸出功率，確保功率放大器處于最佳工作狀態。

2. RF 模塊校準與自動增益控制（AGC）在無線模塊測試或生產中，可用于精確測量信號功率，用于校準表征。

3. 便攜式儀器中的功率檢測由于其封裝小、功耗低，適合用于便攜式頻譜分析儀、功率計或射頻識別設備中。

4. WLAN、WiMAX、LTE 等無線通信模塊作為功率調節參考源，在功率開關、鏈路預算控制等方面提供信號幅度基準。

5. 工業自動化與傳感系統用于檢測射頻激勵信號的強度，進而驅動報警或調整反射匹配。

八、與其他檢波器對比分析

與 ADL5513（峰值檢波器）或 AD8318（對數檢波器）相比，ADL5505 的優勢在于其 RMS 檢測機制更適用于調制復雜或功率變化劇烈的場合，不會因信號瞬態幅值變化而誤判功率水平。

九、封裝信息與引腳配置

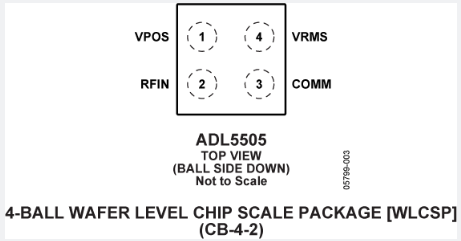

ADL5505 封裝為 6 引腳的 SOT-23-6，其引腳功能如下：

十、使用注意事項與布局建議

1. 輸入端匹配網絡設計應精確，確保在目標頻率上達到最佳功率傳輸。

2. RF 輸入電平不得超過規定范圍（最大 +20 dBm），以避免損傷芯片。

3. 封裝焊接時注意 GND 引腳與 PCB 接地層低阻連接，優化熱管理。

4. 輸出端 OUT 接口連接時建議加入 RC 濾波器以提升穩定性。

十一、開發與測試建議

建議開發者配合以下測試手段來評估 ADL5505 性能：

• 使用信號源 + 可編程功率衰減器生成不同頻率與功率的 RF 輸入

• 利用示波器或高精度 ADC 測量 OUT 電壓變化

• 通過標定曲線將輸出電壓反推輸入功率，并與功率計對比驗證

• 測試不同溫度下的電壓輸出，以評估溫漂補償能力

十二、結語與未來發展

ADL5505 作為一款高精度、寬頻帶、低功耗的真 RMS 檢波器，為射頻功率檢測領域帶來了更高的測量準確性和系統兼容性。在當前 5G 通信、高頻 IoT、衛星通信等技術高速發展的背景下，該器件有望在更多場景中扮演重要角色。

未來版本或許會在進一步減小封裝尺寸、提升頻率上限、內置溫度輸出等方面實現升級。
