旋轉編碼開關的分類

　　旋轉編碼開關是一種常見的電子開關裝置，通過旋轉操作實現對不同功能或選項的切換。根據工作原理和功能特點，旋轉編碼開關可以分為多種類型，主要包括增量式、絕對式和編程式三種類型。

　　增量式旋轉編碼開關：增量式旋轉編碼開關是最常見的類型，它通過產生一系列脈沖信號來表示旋轉的角度和方向。每次旋轉都會產生一定數量的脈沖，脈沖的數量與旋轉的角度成正比。增量式旋轉編碼開關通常具有兩個輸出通道，分別產生相位差為90度的脈沖信號。通過檢測這兩個通道的脈沖信號，可以確定旋轉的方向。增量式旋轉編碼開關廣泛應用于各種電子設備中，如鼠標、音響設備、醫療設備等。

　　絕對式旋轉編碼開關：絕對式旋轉編碼開關與增量式旋轉編碼開關不同，它能夠直接提供旋轉位置的絕對值。絕對式旋轉編碼開關通常采用光學或磁性編碼器來實現，通過讀取編碼盤上的位置信息來確定旋轉角度。絕對式旋轉編碼開關的優點在于即使在斷電后重新啟動，也能立即獲得當前位置信息，而不需要進行初始化操作。因此，絕對式旋轉編碼開關常用于需要精確位置控制的應用場景，如工業自動化、機器人控制等。

　　編程式旋轉編碼開關：編程式旋轉編碼開關具有可編程功能，允許用戶根據需要設置特定的參數，如分辨率、輸出格式等。編程式旋轉編碼開關通常內置微處理器或可編程邏輯控制器，可以通過編程接口進行配置。這種類型的旋轉編碼開關適用于需要靈活配置和定制的應用場景，如高端音響設備、醫療設備等。

　　除了上述三種主要類型外，旋轉編碼開關還可以根據結構和工作原理進一步分類。例如，根據結構可以將其分為機械式旋轉編碼開關和光電式旋轉編碼開關。機械式旋轉編碼開關通過信號配合零件的規律轉動或（移動）形成觸點接觸而產生規律脈沖的編碼產品，其壽命具有較大的局限性；光電式旋轉編碼開關通過光源耦合，形成的無接觸點接觸而產生規律脈沖的編碼產品，其壽命極長。

　　旋轉編碼開關是一種功能強大且靈活的電子元件，能夠滿足各種應用場景的需求。通過其精確的位置檢測和信號轉換功能，它為各種電子設備和系統提供了可靠的輸入。根據不同的工作原理和功能特點，旋轉編碼開關可以分為增量式、絕對式和編程式等多種類型，每種類型都有其獨特的優點和適用范圍。

　　旋轉編碼開關的工作原理

　　旋轉編碼開關是一種將旋轉運動轉換為電信號的裝置，廣泛應用于各種電子設備和系統中。其工作原理主要基于機械接觸、光電轉換和脈沖信號生成。以下是對其工作原理的詳細解釋。

　　旋轉編碼開關的核心部件是接觸器，通常由金屬片或碳觸點組成。當旋鈕被旋轉時，接觸器會與固定的引腳或電路接觸或斷開接觸，從而改變開關的狀態。這種機械接觸的變化會導致電流流經或中斷，進而產生相應的電信號。這種機械接觸的方式是旋轉編碼開關最基本的工作原理之一。

　　旋轉編碼開關內部還包含一個或多個光電傳感器，用于檢測編碼盤上刻度線的變化。光電傳感器由一個發光二極管（LED）和一個光敏電阻（光敏二極管或光電二極管）組成。LED會發射出紅外線或可見光，并照射到旋轉編碼開關的刻度盤上。當旋鈕被旋轉時，刻度盤上的透明間隔和不透明標記會導致光線照射到光敏二極管上的強度發生變化。光敏電阻會將改變后的光信號轉換為一個電壓信號，該信號傳遞給電子設備的控制系統。這種光電轉換技術使得旋轉編碼開關能夠精確地檢測旋鈕的位置和旋轉方向。

　　根據旋轉編碼開關的旋轉方向和步進數，光電轉換器會產生相應的脈沖信號。這些脈沖信號通常由旋鈕的位置和旋轉方向決定。例如，順時針旋轉可能會產生正脈沖，而逆時針旋轉則可能會產生負脈沖。這些信號通常由微處理器或其他電子設備進行識別和解析，從而實現與旋轉編碼開關相關的功能或選項切換。這種脈沖信號生成機制使得旋轉編碼開關能夠?qū)崿F(xiàn)高精度的控制和調節。

　　旋轉編碼開關的工作原理是通過機械接觸改變電流狀態，利用光電轉換技術檢測刻度盤的變化，并生成相應的脈沖信號，進而確定旋鈕的位置和狀態，實現對不同功能或選項的切換。這種開關裝置廣泛應用于各種電子設備和系統中，提供了方便和靈活性的操作體驗。其高精度、多功能性和可靠性等特點使得它成為工業調節系統中不可或缺的一部分。

　　旋轉編碼開關的作用

　　旋轉編碼開關（Rotary Encoder Switch），通常也被稱為旋轉編碼器，是一種將旋轉運動轉換成電信號的裝置，廣泛應用于各種電子設備和系統中。它的主要作用和功能可以從以下幾個方面進行闡述。

　　旋轉編碼開關的主要作用之一是信號轉換。它能夠?qū)⑿o的旋轉運動轉換成電信號，如數字脈沖或模擬電壓/電流信號。這種信號轉換功能使得旋轉編碼開關在各種電子設備中扮演著重要角色，例如在音頻設備中調節音量、在計算機系統中作為輸入設備等。

　　旋轉編碼開關具有位置檢測功能。通過檢測旋轉編碼開關的輸出信號，可以確定旋鈕當前的位置。這一功能在許多應用場景中都非常有用，例如在工業自動化設備中，通過旋轉編碼開關可以精確地控制機械臂的位置；在消費電子設備中，可以用來調節屏幕亮度或選擇菜單項。

　　旋轉編碼開關還可以用于速度測量。在一些應用中，可以通過計算旋轉編碼開關產生的脈沖頻率來測量旋轉速度。這一功能在電機控制、機器人技術等領域尤為重要，能夠提供精確的速度反饋，從而實現更精確的控制。

　　旋轉編碼開關的功能也非常豐富。首先，它具有增量式編碼功能。增量式旋轉編碼開關通過產生一系列脈沖信號來表示旋轉的角度和方向。每次旋轉都會產生一定數量的脈沖，脈沖的數量與旋轉的角度成正比。這種編碼方式使得旋轉編碼開關能夠提供高精度的位置和速度信息。

　　一些旋轉編碼開關可以記錄多圈旋轉，即旋轉超過360度后的位置。這通常通過內部齒輪和計數器來實現。多圈旋轉功能在某些應用場景中非常有用，例如在精密儀器中，需要記錄長時間的旋轉數據。

　　某些旋轉編碼開關具有可編程功能，允許用戶根據需要設置特定的參數，如分辨率、輸出格式等。這種可編程性使得旋轉編碼開關能夠適應各種不同的應用場景，提供了更大的靈活性。

　　旋轉編碼開關還具有較高的耐用性和可靠性，適用于各種惡劣環境和工作條件。它的機械結構通常經過特殊處理，能夠承受高溫、潮濕、振動等惡劣條件，確保長期穩定工作。

　　旋轉編碼開關提供了一種直觀且易于使用的操作方式，使用戶能夠輕松地調節設備的功能和設置。這種用戶友好的設計使得旋轉編碼開關在消費電子、工業自動化、醫療設備等領域得到了廣泛應用。

　　旋轉編碼開關是一種功能強大且靈活的電子元件，能夠滿足各種應用場景的需求。通過其精確的位置檢測和信號轉換功能，它為各種電子設備和系統提供了可靠的輸入，成為了現代電子技術中不可或缺的一部分。

　　旋轉編碼開關的特點

　　旋轉編碼開關是一種常見的電子開關裝置，通過旋轉操作實現對不同功能或選項的切換。它具有多種特點，使其在各類電子設備和系統中發揮著重要作用，為用戶提供了方便和靈活性的操作體驗。

　　旋轉編碼開關具有精確的位置檢測功能。通過檢測旋轉編碼開關的輸出信號，可以準確地確定旋鈕當前的位置。這一特點使得旋轉編碼開關在需要精確控制的應用中非常有用，例如在音頻設備中調節音量或在工業控制系統中調節參數。

　　旋轉編碼開關能夠?qū)⑿D(zhuǎn)運動轉換成電信號，如數字脈沖或模擬電壓/電流信號。這種信號轉換功能使得旋轉編碼開關可以與各種電子電路和系統進行接口，實現對設備的控制和調節。例如，在計算機鼠標中，旋轉編碼開關可以用于實現滾輪的滾動功能，將用戶的滾動操作轉換成相應的電信號，從而實現頁面的上下滾動。

　　旋轉編碼開關還具有速度測量功能。在一些應用中，可以通過計算旋轉編碼開關產生的脈沖頻率來測量旋轉速度。這一特點使得旋轉編碼開關在需要監測旋轉速度的場合非常有用，例如在電機控制系統中監測電機的轉速。

　　旋轉編碼開關還具有多種功能，包括增量式編碼、多圈旋轉和可編程性。增量式旋轉編碼開關通過產生一系列脈沖信號來表示旋轉的角度和方向，每次旋轉都會產生一定數量的脈沖，脈沖的數量與旋轉的角度成正比。多圈旋轉編碼開關可以記錄多圈旋轉，即旋轉超過360度后的位置，這通常通過內部齒輪和計數器來實現。可編程旋轉編碼開關允許用戶根據需要設置特定的參數，如分辨率、輸出格式等，提供了更大的靈活性和可定制性。

　　旋轉編碼開關還具有較高的耐用性和可靠性，適用于各種惡劣環境和工作條件。這使得旋轉編碼開關在工業自動化和智能控制領域得到了廣泛應用，能夠在高溫、高濕、振動等惡劣環境下長期穩定工作。

　　旋轉編碼開關提供了一種直觀且易于使用的操作方式，使用戶能夠輕松地調節設備的功能和設置。這種用戶友好的特點使得旋轉編碼開關在消費電子設備中也非常受歡迎，例如在音響設備、家用電器和便攜式電子設備中。

　　旋轉編碼開關是一種功能強大且靈活的電子元件，具有精確的位置檢測、信號轉換、速度測量、增量式編碼、多圈旋轉、可編程性、耐用性和可靠性以及用戶友好的特點。這些特點使得旋轉編碼開關在各種應用場景中都能發揮重要作用，為電子設備和系統提供了可靠的輸入和控制功能。

　　旋轉編碼開關的應用

　　旋轉編碼開關（Rotary Encoder Switch），作為一種將旋轉運動轉換成電信號的裝置，廣泛應用于各種電子設備和系統中。其主要作用包括信號轉換、位置檢測和速度測量等，而功能則涵蓋了增量式編碼、多圈旋轉、可編程性、耐用性和可靠性以及用戶友好性等方面。這些特點使得旋轉編碼開關在多個領域中發揮著重要作用。

　　在消費電子產品中，旋轉編碼開關的應用非常廣泛。例如，在家用電器領域，空調、洗衣機、電視機等設備中都常見其身影。空調中的旋轉編碼開關通常設計為多檔控制開關，通過旋轉來調節溫度、風速和工作模式，滿足用戶在不同環境和季節下的舒適需求。洗衣機中的旋轉編碼開關則用于控制洗衣模式、洗滌時間和漂洗次數等，為用戶提供更加智能化和便捷的家居生活體驗。電視機中的旋轉編碼開關常被用于調節音量、切換頻道和調整顯示模式，為用戶提供更加豐富多彩的娛樂體驗。

　　在數碼產品領域，旋轉編碼開關的應用同樣廣泛。在數碼相機中，旋轉編碼開關通常用于調節拍攝模式、曝光補償和拍攝參數等，為攝影愛好者提供更加靈活和精準的拍攝體驗。在錄音筆中，旋轉編碼開關常被用于控制錄音模式、音量調節和文件保存等，為用戶提供更加便捷和高品質的錄音體驗。在智能家居設備中，旋轉編碼開關常被用于智能燈具、智能插座等設備，用于控制照明、電器等設備的開關和調節，為用戶打造更加智能化和舒適的家居環境。

　　在工業控制系統中，旋轉編碼開關同樣扮演著至關重要的角色。其穩定性和可靠性直接影響著整個生產系統的運行效率和安全性。在自動化設備領域，旋轉編碼開關常被用于控制設備的啟停、運行模式切換和參數調節等功能。根據不同設備的工作需求，旋轉編碼開關的設計類型也各有不同，包括手動式和自鎖式旋轉編碼開關。在自動化生產線上，自鎖式旋轉編碼開關常用于控制機械手的運動方式、速度調節和抓取力度等參數，確保生產線的穩定運行和高效生產。

　　在機器人技術領域，旋轉編碼開關的應用同樣不可或缺。其設計特點通常包括防水、防塵和耐高溫等特性，以適應復雜的工業環境。旋轉編碼開關在機器人中常被用于控制運動方向、姿態調整和功能切換等，為工業機器人的精準操作和靈活應用提供關鍵支持。在生產線控制方面，智能旋轉編碼開關常配備編碼器、指示燈等多種控制功能，用于調節生產設備的運行模式、參數設置和故障診斷，確保生產過程的穩定性和高效性。

　　旋轉編碼開關在工業控制系統中的嚴格要求下，其耐久性和穩定性也得到了進一步的提升和優化，以確保其長時間穩定運行，適應復雜工業環境的需求。綜上所述，旋轉編碼開關的廣泛應用和關鍵作用已經深刻地滲透到現代生活和工業生產的方方面面。其在消費電子產品中提供了更加智能化、便捷化的操作體驗，為人們的生活帶來了更多便利和舒適；在工業控制系統中發揮著關鍵作用，保障了工業生產的穩定性和高效性。隨著科技的不斷發展和創新，相信旋轉編碼開關將在更多領域展現其無限潛能，為人類的生產生活帶來更加便捷、智能的未來。

　　旋轉編碼開關如何選型

　　旋轉編碼開關是一種常見的電子開關裝置，通過旋轉操作實現對不同功能或選項的切換。它的原理基于機械接觸、光電轉換和脈沖信號生成，可以準確地確定旋鈕的位置和狀態。根據工作原理和功能特點，旋轉編碼開關可以分為增量式、絕對式和編程式三種類型。這些開關在各類電子設備和系統中發揮著重要的作用，為用戶提供了方便和靈活性的操作體驗。

　　在選擇旋轉編碼開關時，需要考慮多個因素，以確保所選產品能夠滿足具體應用的需求。以下是旋轉編碼開關選型的主要步驟和注意事項：

　　確定應用需求：

　　檢測對象：明確需要測量的參數，如轉速、距離、角位移或計數等。

　　動態與靜態：確定是否僅用于動態過程，還是包含靜態位置或狀態。

　　運動范圍：了解對象的運動范圍，以便選擇合適的編碼器類型。

　　最高速度或頻率：確定對象的最高速度或頻率，以選擇合適的編碼器應用參數。

　　精度要求：明確所需的測量精度，以選擇分辨率合適的編碼器。

　　使用環境：考慮使用環境的條件，如溫度、濕度、灰塵等，選擇合適的保護等級和接口方式。

　　選擇編碼器類型：

　　增量型旋轉編碼器：適用于需要測量相對位置或變化量的應用。它輸出一組脈沖信號，通過計算脈沖數來確定位置變化。

　　絕對型旋轉編碼器：適用于需要測量絕對位置的應用。它輸出一組唯一的編碼信號，可以直接讀取當前位置。

　　編程式旋轉編碼器：適用于需要靈活配置和編程的應用。它可以通過軟件設置不同的參數和功能。

　　選擇編碼器型號：

　　EC09旋轉編碼開關：這是一種常見的小型旋轉編碼開關，適用于對講機、收音機、小型音響等設備。其優點包括體積小、密封性好、可以帶按壓開關、有立式及臥式兩種安裝方式、軸心形狀及長度可調整。主要規格參數包括外形尺寸9.5mm、工作溫度-20℃～80℃、額定功率DC5V1mA、定位數20個、旋轉壽命30000次以上、開關按壓壽命20000次以上。

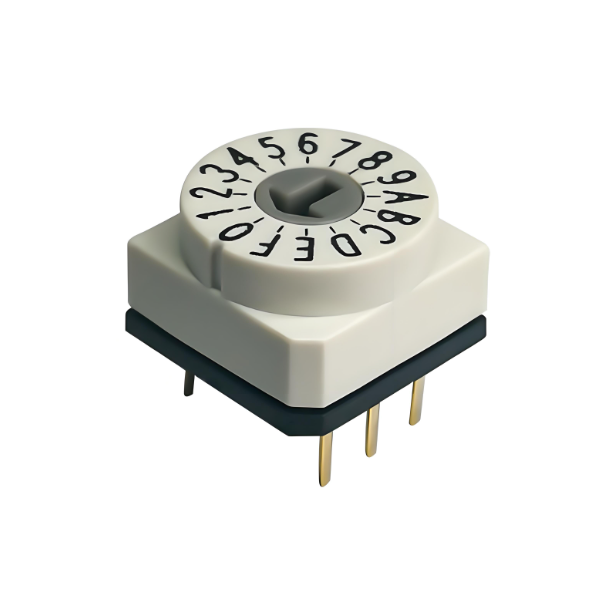

　　8421BCD正反碼編碼開關：這是一種多位置旋轉編碼開關，適用于需要多檔位調節的應用。其特點包括內部觸點采用特殊材料，壽命長，旋轉位數有4、8、10與16位之分，柄高分0mm、3mm與7mm，3對3、3對2與1對4的引腳有DIP和SMD兩個類型，極小的接觸電阻，做工精細，技術含量高。

　　考慮其他因素：

　　品牌：選擇口碑好的廠商，有相應的替代產品，不至于被一家供應商約束。

　　服務：選擇備件方便、有技術支持團隊的品牌，當出現問題時，有技術后盾。

　　成本：在滿足應用需求的前提下，選擇性價比高的產品。

　　旋轉編碼開關的選型需要綜合考慮應用需求、編碼器類型、型號規格以及其他相關因素。通過合理選擇，可以確保所選產品能夠滿足具體應用的需求，提高系統的性能和可靠性。
