智慧路燈設計解決方案

　　本方案旨在針對城市智能照明系統提出一整套詳細的設計方案，既滿足節能環保要求，又兼顧智能化管理功能。方案整體分為硬件電路設計、軟件系統構建、通信網絡架構和電源管理四個部分，同時對各關鍵元器件的型號、功能和選型理由進行詳細說明，并提供了電路框圖示意，以便后續調試和量產。本設計方案以先進的微控制器、LED驅動芯片、傳感器模塊和通信模塊為核心，確保系統具備高效、穩定、低功耗、易維護等優勢，并且充分考慮現場環境和未來升級的需求。

　　本方案整體采用分布式控制架構，通過中央控制單元與各路燈節點之間的雙向通信實現遠程監控、自動調光、故障預警、能耗統計等功能。同時，系統具有防水、防塵、防雷等特性，能夠適應各種復雜的室外環境。以下詳細介紹各部分設計內容。

　　【一、系統總體架構與功能概述】

　　本系統主要分為四大子系統：

　　智能控制子系統

　　采用高性能低功耗的微處理器作為核心，通過集成多種傳感器（光照、溫度、濕度、環境噪聲等）實現對環境參數的實時采集，并結合預設算法實現自動調光、狀態監測和遠程數據采集。系統支持本地存儲和邊緣計算，能在網絡中斷時繼續完成基本調光任務。

　　LED驅動及照明子系統

　　針對LED光源設計專用恒流驅動電路，確保LED在各工作條件下保持穩定的發光效率和壽命。采用PWM調制技術實現調光控制，并配合高精度溫度監控電路實現散熱管理。驅動芯片具備過溫、過流、短路等保護功能，大幅提高系統安全性和可靠性。

　　通信與數據傳輸子系統

　　采用LoRa和NB-IoT等低功耗廣域網通信技術，實現路燈節點與集中管理平臺之間的遠距離通信。同時，系統支持局域網內的短距離無線通信，保證局部節點之間的協同工作。模塊內置多種防干擾機制，確保在惡劣電磁環境下仍能穩定通信。

　　電源管理子系統

　　針對太陽能與市電雙電源供電設計，利用高效率DC-DC轉換器實現多路輸出供電。系統內置電池充放電管理電路和保護電路，確保在電網故障或極端天氣情況下依然能夠正常工作。電源管理單元具備自適應調節能力，最大化節能效果，并延長電池壽命。

　　【二、硬件電路設計】

　　硬件電路設計涵蓋主控制電路、傳感器接口電路、LED驅動電路、電源管理電路和通信接口電路五大部分。

　　主控制電路設計

　　采用STM32系列微控制器作為主控芯片，型號建議采用STM32F103C8T6。此芯片具有高性能、低功耗、豐富外設接口和良好開發生態，適用于工業和物聯網應用。主要負責采集傳感器數據、執行調光算法、控制通信模塊以及管理電源狀態。芯片內置多路ADC采集通道和PWM輸出模塊，方便對環境光線、溫度和濕度等數據的采集以及對LED驅動電路的調光控制。

　　選型理由：STM32F103C8T6具備優秀的實時響應能力和豐富的外設接口，同時具有成熟的軟件庫和開發工具，能夠大幅縮短開發周期并提高系統穩定性。該芯片在業界已被廣泛應用于各類智能設備，具有較高的性價比和良好的長期供應保障。

　　傳感器接口電路設計

　　本系統將采用多種傳感器實現環境監測與自動調光，主要包括光照傳感器、溫濕度傳感器和環境噪聲傳感器。

　　(1) 光照傳感器：建議選用BH1750FVI數字光強傳感器。該器件采用I2C接口，響應速度快、精度高且功耗低，適合戶外光照變化檢測。

　　選型理由：BH1750FVI具有自動校正功能，能在各種環境下準確反映實際光照強度，且其封裝小、接口簡單，方便嵌入式系統集成。

　　(2) 溫濕度傳感器：建議采用SHT31傳感器。該傳感器具有較高的測量精度和穩定性，支持?jǐn)?shù)字接口通信，適用于復雜環境下的溫濕度監測。

　　選型理由：SHT31傳感器不僅具有快速響應特性，而且具有自校準功能，在多變的戶外環境下仍能保持高精度數據輸出。

　　(3) 環境噪聲傳感器：可選用基于MEMS技術的數字噪聲傳感器模塊，具有體積小、靈敏度高、穩定性好的特點。該傳感器能監測噪聲水平并為智能調光提供數據支撐。

　　LED驅動電路設計

　　針對LED光源，設計采用專用恒流驅動芯片。建議選用AP34063系列DC-DC轉換器搭配外部MOS管和電感元件實現恒流輸出，也可以選用專門的LED驅動IC，如PT4115。

　　選型理由：AP34063驅動電路具有較寬的輸入電壓范圍和簡單的電路結構，能夠?qū)崿F(xiàn)高效轉換和穩定輸出。而PT4115作為專用LED驅動芯片，其集成過溫、過流保護功能，安全性和可靠性較高。

　　此外，在LED模塊設計中，采用PWM調光技術，通過微控制器的PWM輸出與LED驅動電路聯動，達到柔性調光和節能目的。

　　電源管理電路設計

　　電源管理單元主要解決太陽能和市電雙電源供電問題。設計中建議選用高集成度DC-DC轉換器芯片，如LM2596或TPS5430。

　　選型理由：LM2596具備較高的轉換效率和穩定的輸出電流，適用于從高壓太陽能板和市電采集電源轉換；TPS5430則以其低功耗和寬輸入電壓范圍為特點，能夠在各種工作環境下保持穩定供電。

　　同時，采用專用鋰電池管理芯片（如BQ24610）對電池進行充放電管理，確保電池在過充、過放情況下都能獲得有效保護，并延長整體系統壽命。

　　通信接口電路設計

　　為實現遠程監控與數據傳輸，本設計采用LoRa模塊和NB-IoT模塊，二者可根據實際場景選擇搭配使用。建議選用Semtech SX1276系列LoRa收發模塊和Quectel BC95 NB-IoT模塊。

　　選型理由：SX1276模塊具有遠距離、低功耗的優勢，適用于農村及城市廣域覆蓋；BC95模塊則具備更高的數據傳輸速率和網絡覆蓋率，適用于數據量較大的場合。兩種模塊均提供標準的SPI或UART接口，方便與主控制芯片通信，且市場上應用廣泛，穩定性有保障。

　　【三、軟件系統設計】

　　軟件系統主要包括底層驅動程序、中間件和上層應用程序三個層次。

　　底層驅動程序

　　針對各硬件模塊開發對應驅動，確保傳感器數據采集、LED調光控制、電源狀態監測和通信接口數據傳輸?shù)姆€(wěn)定性。采用RTOS實時操作系統（例如FreeRTOS）對任務進行調度，確保各模塊的響應速度和實時性。

　　中間件層

　　構建基于MQTT協議的通信框架，處理數據的格式化、打包、傳輸和錯誤檢測。中間件層還負責本地?cái)?shù)據緩存與遠程數據同步，支持?jǐn)嗑W(wǎng)后數據自動重傳。

　　同時，通過模糊邏輯和自適應調光算法實現LED亮度的智能調節，根據實時環境光照和交通流量數據動態調節光強，既能滿足路面照明需求，又能最大限度節省能源。

　　上層應用程序

　　基于云平臺構建數據展示和監控系統，實現遠程管理、實時監測和故障預警。系統支持手機APP和PC端管理平臺，通過圖表、地圖等直觀方式展示路燈的運行狀態、能耗數據和故障信息。管理平臺還支持定時策略設置、遠程固件升級和大數據分析，為后期城市管理提供決策支持。

　　【四、通信協議及網絡架構設計】

　　通信協議選擇

　　系統采用低功耗廣域網通信技術，主要基于LoRa與NB-IoT協議實現數據傳輸。LoRa采用自組網技術，支持?jǐn)?shù)公里的覆蓋范圍，適合分散布置的路燈節點；NB-IoT則通過蜂窩網絡實現廣域覆蓋，數據傳輸穩定且抗干擾能力強。

　　針對不同場景下的數據量和傳輸要求，可實現兩種協議的互補應用。數據傳輸過程采用AES加密技術，確保數據傳輸過程中的安全性與完整性。

　　網絡架構設計

　　系統網絡架構分為終端節點、邊緣網關和中心服務器三層。終端節點為各路燈控制單元，通過LoRa或NB-IoT模塊與最近的邊緣網關進行數據交互；邊緣網關將收集到的數據進行初步處理后上送至中心服務器；中心服務器對數據進行存儲、分析和展示，并根據預設策略下發控制命令到各終端節點。

　　此架構不僅保證了數據傳輸?shù)目煽啃?，還大大降低了網絡延遲，實現了實時監控和快速響應。

　　【五、電源系統與能量管理方案】

　　為適應城市不同區域電源供應的多樣性，本設計采用太陽能與市電雙電源供電方案。系統主要由太陽能電池板、MPPT控制器、蓄電池及DC-DC轉換器組成，確保在光照不足或市電故障時依然能夠正常運行。

　　太陽能供電模塊

　　采用高效率單晶硅太陽能電池板，通過MPPT最大功率點跟蹤技術提高光電轉換效率。MPPT控制器建議選用具有智能算法的型號，如Sunny Tripower系列，確保太陽能電池板在不同光照條件下均能輸出穩定電流。

　　選型理由：高效率太陽能電池板具有較長的使用壽命和良好的耐候性，MPPT控制器能有效提升電池板的充電效率，并且具備防反接、過流保護功能，確保系統安全穩定。

　　蓄電池與充電管理

　　蓄電池采用鋰電池或高性能鉛酸電池，配合專用的電池管理芯片（如BQ24610）對充放電進行智能管理，實時監測電池狀態，防止過充、過放、短路和高溫故障。

　　選型理由：鋰電池具有能量密度高、壽命長、維護簡單的優點，而BQ24610芯片能實現精準的電池電壓、電流監測，確保系統在極端條件下仍能提供持續穩定的電能。

　　DC-DC轉換器設計

　　電源管理單元選用LM2596或TPS5430型DC-DC降壓芯片，將太陽能或市電高壓輸入穩定轉換為系統所需的低壓直流電源。電路中加入濾波電容、穩壓二極管和保護電路，確保輸出電壓波動小且具有較高的負載響應速度。

　　選型理由：LM2596具有成熟的設計方案和廣泛的應用案例，轉換效率高且抗干擾能力強；TPS5430則能在更寬的輸入電壓范圍內穩定工作，適合各種工況需求。

　　【六、詳細元器件型號及選型說明】

　　下面對各關鍵元器件進行詳細說明，包括型號、主要功能及選型原因：

　　主控制芯片：STM32F103C8T6

　　功能：實現數據采集、調光控制、通信管理、任務調度和系統保護。

　　選型理由：該芯片擁有72MHz主頻，豐富的I/O接口和內置ADC、PWM模塊，性能穩定且功耗低，適合需要高實時性與多任務調度的嵌入式系統。經過大量工業應用驗證，具有較高的市場認知度和長期供貨保障。

　　光照傳感器：BH1750FVI

　　功能：用于測量環境光照強度，為自動調光算法提供數據支持。

　　選型理由：BH1750FVI具有數字輸出、抗干擾能力強、響應速度快的特點，且功耗低，能夠在室外復雜光照環境下穩定工作，滿足高精度光照采集需求。

　　溫濕度傳感器：SHT31

　　功能：實現環境溫度和濕度的實時監測，為系統調節和故障預警提供依據。

　　選型理由：SHT31具有高精度、高穩定性和自動校準功能，適合在戶外惡劣氣候下工作，其數字接口便于與主控制芯片直接通信，減少設計復雜度。

　　噪聲傳感器：MEMS數字噪聲傳感器

　　功能：監測環境噪聲水平，作為輔助數據支持環境適應性調光策略。

　　選型理由：采用MEMS工藝的噪聲傳感器體積小、靈敏度高，適用于實時監測環境噪聲變化，提升系統對突發環境噪聲的響應能力。

　　LED驅動芯片：PT4115 / AP34063

　　功能：實現LED光源的恒流驅動和PWM調光，保證LED工作電流的穩定性。

　　選型理由：PT4115作為專用LED驅動IC集成了多種保護功能，設計簡潔，能夠確保LED在各種工作條件下的穩定性；而AP34063具有較高的轉換效率和靈活的外圍電路設計，適合不同規模的驅動設計。

　　DC-DC轉換器芯片：LM2596 / TPS5430

　　功能：將輸入電源轉換為系統所需的穩定低壓直流電源，保證各模塊供電的穩定性。

　　選型理由：LM2596成熟穩定、轉換效率高，適合于對輸入電壓波動較大的情況；TPS5430則適應寬電壓輸入和高負載變化，能夠滿足系統在極端環境下對電源穩定性的要求。

　　電池管理芯片：BQ24610

　　功能：實現鋰電池充放電控制、電池狀態監測及保護功能，延長電池使用壽命。

　　選型理由：BQ24610具有高精度的電池狀態檢測和多重保護機制，能實時監控電池溫度、電流和電壓，防止電池過充、過放和短路，確保整個系統的供電安全。

　　太陽能電池板及MPPT控制器：Sunny Tripower系列

　　功能：利用太陽能作為輔助電源，通過MPPT控制器實現高效充電，保證系統在市電中斷時依然能夠穩定運行。

　　選型理由：Sunny Tripower系列產品具有高轉換效率和優秀的耐候性能，能有效提升太陽能利用率，并在不同光照條件下保持穩定的輸出電壓，為系統提供持續穩定的能源。

　　通信模塊：Semtech SX1276 / Quectel BC95

　　功能：實現遠距離數據傳輸與節點間通信，支持低功耗無線廣域網絡應用。

　　選型理由：SX1276模塊具有遠距離傳輸和低功耗優勢，適合廣域監控；BC95模塊則支持蜂窩網絡連接，數據傳輸穩定，滿足多節點數據高效傳遞的需求。兩者均支持標準接口，便于與主控制芯片進行數據交互和集成。

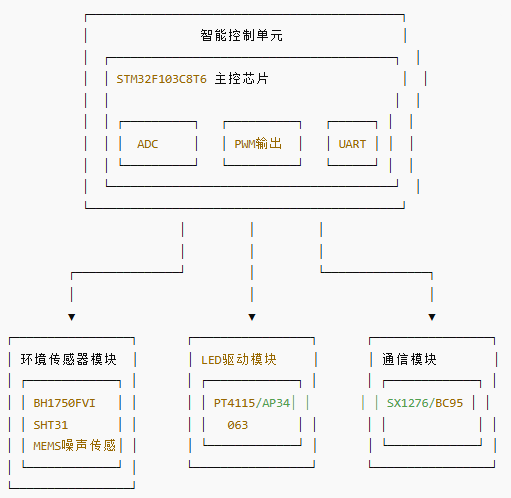

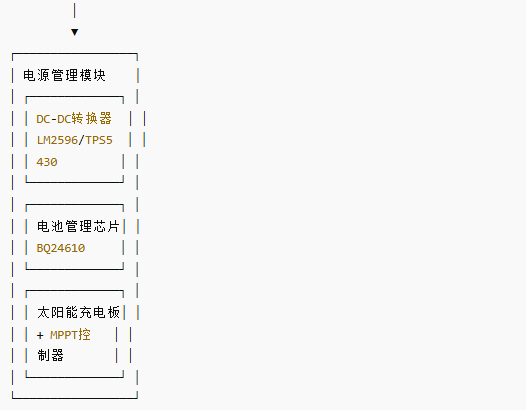

　　【七、電路框圖設計】

　　下圖為智慧路燈整體電路框圖示意，各模塊間的連接關系及信號流向如下所示：

　　說明：

　　智能控制單元為整個系統的核心，通過采集環境傳感器模塊數據進行智能算法處理，利用PWM調光輸出控制LED驅動模塊調節燈光亮度；

　　通信模塊通過UART或SPI接口與主控芯片進行數據交互，將節點數據實時上報至云平臺；

　　電源管理模塊采用雙電源供電方案，利用太陽能板及MPPT控制器、DC-DC轉換器和電池管理芯片為整個系統提供穩定直流電源。

　　【八、系統調光與故障檢測策略】

　　為達到智能調光效果，本設計引入多種傳感器數據融合與自適應算法。系統通過實時采集環境光照、溫濕度及噪聲數據，綜合判斷當前環境狀態，采用模糊邏輯算法動態調整LED輸出功率。同時，系統具備故障檢測功能，包括電源異常、LED驅動失效、通信中斷等，通過多級報警機制及時向管理平臺發送預警信號，并啟動備用電源或降級運行策略，確保城市道路安全。

　　針對夜間路燈的特殊應用，系統可在車輛或行人經過時短暫提升亮度，并在無動態變化時自動降低亮度，從而達到延長LED壽命和節省能耗的目的。故障檢測模塊內置多重冗余檢測機制，保證在任何單一模塊故障時整體系統仍能穩定運行。

　　【九、系統調試與測試方案】

　　為確保本設計方案在實際應用中達到預期效果，調試與測試工作分為以下幾個階段：

　　原型設計階段

　　完成電路板設計后，制作原型板，對各模塊進行單獨測試，包括主控芯片、傳感器采集、LED調光、電源轉換、通信接口等。通過示波器、萬用表等工具驗證各模塊參數，確保符合設計要求。

　　集成測試階段

　　將所有子系統集成到一個完整的平臺上，進行系統級調試。測試數據包括實時環境數據采集、調光響應時間、電源穩定性和通信信號質量。采用模擬各種工況（極端高溫、低溫、強干擾等）對系統穩定性進行驗證。

　　現場測試階段

　　將設備安裝于實際路燈現場，連續運行數日以評估長期穩定性與能耗表現。測試內容涵蓋太陽能充電效率、市電切換、故障自恢復能力等。根據測試反饋進行參數優化和固件升級。

　　數據反饋與改進階段

　　基于云平臺實時監控?cái)?shù)據，分析系統運行情況，及時發現異常并改進設計。建立反饋機制，利用大數據對城市照明整體運行效率進行統計分析，提供后續優化參考。

　　【十、系統安全性與可靠性設計】

　　在設計過程中，充分考慮系統在各種惡劣環境下的穩定性和安全性，具體措施包括：

　　硬件保護措施

　　對主控電路、LED驅動及通信模塊均采用過流、過壓、短路保護電路。

　　電源管理模塊內置溫度監測和風扇散熱設計，防止因高溫導致元器件性能下降。

　　PCB板采用防水、防塵設計，所有連接器均選用防腐蝕型材料，確保長期戶外使用。

　　軟件冗余機制

　　內置看門狗定時器，防止系統因異常程序而死機。

　　實現固件自動更新功能，定期推送最新安全補丁。

　　建立多級錯誤檢測機制，確保在通信或傳感器數據異常時及時切換至備用方案。

　　數據傳輸安全措施

　　數據采用AES加密傳輸，確保通信過程中數據不被竊取或篡改。

　　建立雙向認證機制，確保每個節點和云平臺之間的合法身份認證。

　　定期進行安全漏洞檢測和網絡入侵監控，確保系統長期安全穩定運行。

　　【十一、成本控制與市場推廣策略】

　　本方案在滿足技術要求的基礎上，也充分考慮了成本控制和后期量產問題。主要措施如下：

　　元器件成本優化

　　優先選用性價比高、供應穩定的主流品牌元器件，降低采購風險。

　　針對批量生產情況，與供應商建立長期戰略合作關系，爭取優惠價格。

　　根據不同城市和地區的實際需求，設計多種型號和配置，滿足不同檔次的照明需求。

　　模塊化設計優勢

　　系統各模塊均采用標準化接口設計，便于后期維護和升級。

　　模塊間相互獨立，某一部分出現故障時可單獨更換或升級，降低維修成本。

　　同一硬件平臺可適用于其他智能物聯網應用，擴展市場應用范圍。

　　市場推廣與運營策略

　　結合城市智慧管理需求，制定量產方案并進行示范工程試點，樹立品牌信譽。

　　與市政管理部門及大型電力企業展開戰略合作，參與智慧城市建設。

　　在硬件成本下降的前提下，通過云平臺數據服務實現后期增值收入，形成硬件與軟件一體化的整體解決方案。

　　【十二、未來發展與技術升級】

　　在當前智慧路燈市場競爭日益激烈的背景下，本方案具備良好的擴展性和未來技術升級潛力，具體發展方向包括：

　　人工智能算法集成

　　通過引入深度學習算法，實現對環境數據的智能預測和更精準的調光控制。

　　建立基于云端的大數據分析平臺，對歷史數據進行挖掘，為城市交通及能耗管理提供決策依據。

　　多通信方式融合

　　在原有LoRa和NB-IoT基礎上，集成5G通信模塊，提高數據傳輸速率和實時性。

　　實現與城市監控系統、應急報警系統的互聯互通，構建智慧城市全景監控網絡。

　　自組織網絡和邊緣計算

　　引入自組織網絡技術，實現各節點之間的動態聯動和自主調度，提高整體系統的魯棒性。

　　在邊緣網關中嵌入智能算法，實現局部數據處理，降低云端壓力，并提高響應速度。

　　節能與環保優化

　　利用最新的LED光源技術和高效電源轉換技術，進一步降低能耗，提高能效比。

　　探索儲能系統與城市電網互補運行模式，優化能源分配，達到真正的綠色節能目的。

　　【十三、方案實施及量產建議】

　　為將本設計方案迅速推向市場，建議按照以下步驟實施：

　　樣機制作與初步測試

　　根據詳細電路設計圖制作樣機，進行實驗室環境測試，驗證各項參數和功能指標。

　　通過調試完善硬件電路和軟件算法，解決樣機在實際測試中暴露的問題，確保系統穩定性和可靠性。

　　試點工程與數據反饋

　　選擇典型城市或重點路段進行試點安裝，通過現場長期監測收集運行數據。

　　根據試點反饋對系統進行調整和優化，確保在各種環境條件下均能滿足設計要求。

　　批量生產與供應鏈管理

　　制定詳細的生產工藝流程和質量檢測標準，確保每批產品均達到預期標準。

　　與元器件供應商建立長期合作關系，確保關鍵元器件的供貨穩定與價格優勢。

　　售后服務與技術支持

　　建立完善的售后服務體系和技術支持團隊，為各地用戶提供快速響應和遠程維護服務。

　　通過系統日志和數據監控平臺實時跟蹤設備狀態，及時處理故障問題，提高系統運行的可靠性和安全性。

　　【十四、總結與展望】

　　本智慧路燈設計方案基于成熟的硬件平臺和先進的通信技術，融合了環境監測、智能調光和電源管理等多項技術優勢，旨在實現城市照明的節能降耗和智能化管理。詳細介紹了各關鍵元器件的選型理由和功能作用，提供了完整的電路框圖和系統架構設計。方案具備高效、穩定、低功耗、易維護的特點，并可通過軟件升級不斷引入人工智能、大數據分析等前沿技術，滿足未來智慧城市不斷升級的需求。

　　總體來看，該方案不僅具有較強的市場競爭力，而且在節能環保、運行安全、維護便捷等方面均具備顯著優勢。通過試點應用和后續優化，能夠?yàn)槌鞘泄芾碚咛峁?shí)時數據支持和精準的能源管理手段，推動城市基礎設施向更高水平的智慧化、信息化轉型。未來，本方案還將結合新一代通信、計算和傳感技術，進一步拓展應用場景，實現從單一路燈管理向智慧城市整體解決方案的跨越。

　　【附錄：關鍵技術指標與參數清單】

　　主控制芯片STM32F103C8T6

　　主頻：72MHz

　　內存：64KB Flash，20KB SRAM

　　外設接口：USART、I2C、SPI、ADC、PWM等

　　光照傳感器BH1750FVI

　　測量范圍：1～65535 lux

　　接口：I2C

　　工作電壓：3.3V～5V

　　溫濕度傳感器SHT31

　　溫度測量范圍：-40℃～125℃

　　濕度測量范圍：0%～100% RH

　　接口：I2C

　　LED驅動芯片PT4115

　　輸出電流：可調，最高支持1A

　　調光方式：PWM調光

　　保護功能：過流、過溫、短路保護

　　DC-DC轉換器LM2596

　　輸入電壓：4.5V～40V

　　輸出電壓：可調，最大輸出電流3A

　　效率：最高可達90%

　　電池管理芯片BQ24610

　　支持充電電流：最高2A

　　支持保護功能：過充、過放、過流、短路

　　通信模塊SX1276/BC95

　　工作頻段：SX1276支持433MHz、868MHz、915MHz；BC95支持NB-IoT頻段

　　最大傳輸距離：數公里至十余公里

　　接口：SPI/UART

　　【結束語】

　　本方案通過對智能路燈各組成模塊的深入設計和優化，實現了從能源采集、環境檢測到智能調光、遠程通信的全流程控制。整體設計充分考慮了系統的安全性、穩定性和經濟性，既滿足當前智慧城市的應用需求，又具有面向未來技術升級的開放性。我們相信，隨著本方案的不斷完善和推廣，必將為城市照明行業帶來全新的技術革命和商業價值，推動綠色智慧城市的建設進程。
