一、引言

　　隨著安防技術的不斷發展和智能監控系統在各類工程中的廣泛應用，戶外監控系統對電源方案提出了更高的要求。戶外環境中電源系統必須同時具備高可靠性、寬工作溫度范圍及抗干擾能力。在此背景下，本文重點討論如何利用AC-DC電源芯片CN1810，搭配兼容MD3156芯片，實現高效穩定的戶外監控電源設計方案。方案以CN1810為核心電源轉換模塊，通過針對性地優化元器件選擇及系統電路結構設計，實現了對供電穩定性、抗干擾、保護功能及系統監控的全面覆蓋，確保監控設備在惡劣環境中依舊能夠正常運行。

　　戶外監控設備多用于安全監控、城市治安、交通路口以及偏遠區域的視頻監控系統，其工作環境受到溫度、濕度、電磁干擾及電網電壓波動等多種因素影響。為了保障監控系統的穩定運行，電源部分既要實現從交流電網到直流供電的高效轉換，又需具有多重保護和冗余設計。本文方案以兼容MD3156芯片為接口核心，結合CN1810系列AC-DC轉換芯片，實現多輸出電壓供電及穩壓設計，同時對各個子模塊進行精準的元器件選型和優化處理。

　　二、系統整體架構設計

　　在設計方案中，系統整體架構可分為以下若干功能模塊：

　　交流輸入濾波及浪涌保護模塊

　　主AC-DC轉換模塊（核心為CN1810）

　　多路穩壓輸出及電源管理模塊

　　MD3156數字控制接口及監控模塊

　　輔助保護及溫度監控模塊

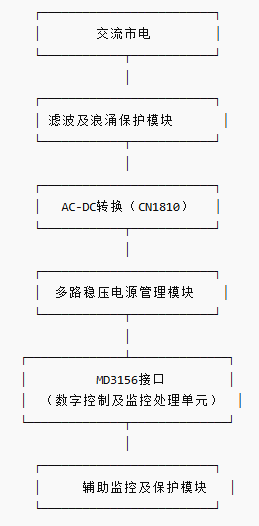

　　整體結構如下面圖示所示（圖中各模塊均為邏輯功能模塊，各模塊之間采用屏蔽、濾波及隔離設計保證系統的抗干擾性與安全性）：

　　各功能模塊說明如下：

　　交流輸入濾波及浪涌保護模塊：設計初期采用多級濾波網絡和浪涌保護電路，如金屬氧化物壓敏電阻（MOV）、氣體放電管（GDT）等元器件，最大程度上有效濾除交流電源中的高頻噪聲及浪涌電壓，防止傳導干擾進入后續電路。

　　主AC-DC轉換模塊：本方案核心采用CN1810系列芯片，其特點在于集成度高、轉換效率高、低功耗、抗干擾能力強，同時具備過溫、過壓、過流等多種保護功能。該芯片在確保交流電壓經過前級保護后，可實現恒定直流輸出，滿足后續電路對供電電壓及電流的嚴格要求。

　　多路穩壓電源管理模塊：為適應復雜的監控系統中不同供電需求，多路穩壓電源模塊會通過線性穩壓器、開關穩壓模塊及低噪聲DC-DC轉換器協同工作，實現多種電壓（如5V、12V、3.3V等）的穩定輸出，保障MD3156及其他輔助芯片工作正常。

　　MD3156接口模塊：MD3156作為系統的數字控制核心，負責處理各路監控信號及數據傳輸，并提供獨立的接口控制其他外部設備，通過與電源模塊的有效銜接實現全系統的智能管理與監控。

　　輔助保護及溫度監控模塊：此部分主要包括監控電源溫度、濕度、過載及短路狀態，各傳感器通過數據采集電路傳輸至主控制芯片，實現實時監測并自動進行異常報警與保護處理。

　　三、關鍵技術與設計原理

　　為實現戶外監控系統的高可靠性設計，方案在技術實現上聚焦于以下幾個關鍵問題：

　　抗干擾設計與EMI抑制

　　戶外電源系統容易受到來自交流電網的各種干擾信號影響，特別是高頻噪聲和瞬態浪涌。為此，需要在電源輸入端設置多級LC濾波器和浪涌保護電路，利用高性能電容、電感以及專用濾波模塊（如鐵氧體磁珠）降低干擾信號。同時，PCB布局采用合理的接地及屏蔽設計，確保各模塊之間的電磁兼容性，提高系統整體穩定性。

　　高效轉換與功耗管理

　　CN1810芯片作為AC-DC轉換器核心，其內部采用了軟開關技術及高頻變壓器設計，大幅提高了電源轉換效率。與此同時，為了適應不同負載狀態下的功耗需求，系統內設有動態功耗管理模塊，能夠根據監控系統實際運行狀況對各個電壓輸出端進行實時調控，進而實現節能降耗。

　　過流、過壓、短路保護設計

　　在戶外應用場景中，由于環境因素及外部意外因素，容易發生過流、過壓或短路情況。方案中采用了多級保護措施：一是硬件級別保護，如安裝專用的TVS二極管、過壓保護IC和熔斷器；二是軟件控制檢測，當主控制芯片MD3156檢測到異常參數時，系統會自動關閉相關供電線路，保護整體系統設備不受損壞。

　　溫度補償與環境適應設計

　　戶外監控電源工作環境溫差大，極端情況下可能出現高溫或低溫狀態。因此，在元器件選型上，均選用寬溫度范圍工作型號（如工業級及軍品級元器件），并在電路中增加溫度補償電路，配合溫度傳感器實現動態補償，保證各模塊在不同溫度下均能正常穩定工作。

　　四、元器件優選及詳細說明

　　在方案實施過程中，元器件選型是確保系統穩定性和安全性能的關鍵一步。以下對各主要元器件及其優選型號、具體作用與選擇原因進行詳細說明：

　　AC-DC轉換核心芯片——CN1810

　　型號選擇：CN1810系列芯片，該系列產品具有高集成度、較寬輸入電壓范圍（如85V~264V交流均可支持）、高轉換效率（效率可達90%以上），并且內置過溫、過流、過壓和短路保護功能。

　　器件作用：主要實現將交流市電輸入經多級保護后轉換為穩定直流電源，為后續各模塊提供基本供電。

　　選擇理由：CN1810不僅適用于戶外監控系統對抗惡劣環境的需求，同時在封裝體積、散熱設計及電氣特性等方面均表現優異。其內置保護功能為整體系統提供多重防護，降低了設計復雜性和系統成本。

　　輸入濾波及浪涌保護器件

　　器件作用：配合MOV共同構建多級浪涌保護網絡，有效分流高能量脈沖。

　　選擇理由：采用GDT能在極端情況下迅速放電，降低浪涌損害，保障系統持續運行。

　　器件作用：用于吸收浪涌電壓及電流沖擊，保證輸入端電壓穩定。

　　選擇理由：優選MOV具有高響應速度、長期穩定性及良好的電能吸收能力，適合戶外電網環境中多次浪涌保護。

　　MOV（壓敏電阻）：優選型號如Littelfuse系列MOV，該型號MOV能迅速響應電壓突變，有效吸收高能量浪涌，保護后級電路。

　　GDT（氣體放電管）：如EPC系列氣體放電管，其特點是對大電流浪涌電壓具有極高的承受能力。

　　輸入電容與濾波電感

　　器件作用：與電容組成低通濾波器，進一步去除輸入端的高頻干擾。

　　選擇理由：高品質電感具有較低直流電阻和穩定的磁性能，能夠保證濾波效果和降低能耗。

　　器件作用：用于抑制高頻噪聲，平滑電源波動，并提供瞬態電荷補償。

　　選擇理由：高品質陶瓷電容具有低等效串聯電阻（ESR）和良好的頻率特性，能夠有效濾除電源噪聲，滿足高頻穩定性要求。

　　高品質陶瓷電容：如Vishay、TDK系列高頻低ESR陶瓷電容，選擇容量一般在0.1μF～10μF之間，具體根據電路設計需求確定。

　　濾波電感：推薦型號為Coilcraft及TDK系列高頻電感，選型時主要考慮電感量和直流電阻。

　　穩壓模塊及DC-DC轉換器

　　器件作用：將主電源輸出轉換為各子模塊所需的中間電壓，并實現電源隔離及多路輸出。

　　選擇理由：該系列芯片具備高轉換效率和良好溫度補償特性，可以在大電流應用場景下有效降低熱損失，延長系統壽命。

　　器件作用：穩定低壓電路供電，降低噪聲干擾。

　　選擇理由：TPS7A49系列具有極低的輸出噪聲和高PSRR（電源抑制比），適合供電給數字信號處理及敏感元器件。

　　低壓差穩壓芯片：對于5V和3.3V輸出，建議選用如Texas Instruments的TPS7A49低噪聲、低壓降穩壓器。

　　DC-DC轉換器芯片：如LM2596或更高效率的同步整流型DC-DC轉換芯片，用于多路降壓轉換。

　　保護及監控元器件

　　器件作用：一旦檢測出異常負載狀態，迅速斷開電路，保護電路中其他敏感元器件免受損壞。

　　選擇理由：選用高精度熔斷器可以根據系統設計電流進行精準匹配，既能保證可靠保護，又能減少誤觸發概率。

　　器件作用：實時檢測電源模塊及PCB板溫度，反饋至MD3156進行動態調整或觸發保護措施。

　　選擇理由：LM35系列具有輸出電壓與溫度線性相關的優點，DS18B20數字傳感器則在通信接口上實現便捷采集，兩者結合可實現高精度溫度監控。

　　溫度傳感器：優選型號如LM35或DS18B20數字溫度傳感器，具有高精度、低功耗的特點。

　　熔斷器：如Bourns系列微型快速熔斷器，主要用于在短路或者異常過載情況下切斷電路。

　　輔助信號轉換與數字接口

　　器件作用：實現不同工作電壓之間的電平轉換，保證各模塊之間信號兼容性。

　　選擇理由：選用該系列電平轉換芯片可實現高速雙向轉換且功耗低，滿足數據傳輸穩定性要求。

　　器件作用：實現系統內部及外部接口之間的信號隔離，防止噪聲耦合和電氣干擾。

　　選擇理由：HCPL系列光耦具有高傳輸速度和抗干擾能力，適用于戶外環境下的長距離信號傳輸及防護。

　　光耦隔離器：推薦型號如HCPL系列光耦，能在不同電位之間實現高速信號傳輸和可靠隔離。

　　電平轉換芯片：采用TXB0108或74LVC系列電平轉換芯片，確保MD3156接口與其他外設之間的電平匹配。

　　其他被動元器件及輔助元件

　　器件作用：提高PCB板的耐溫、耐濕及抗干擾性能，確保整體系統在極端環境下穩定運行。

　　選擇理由：高級PCB材料具備良好的熱傳導率和介電常數穩定性，有效降低高頻噪聲，符合高端監控設備要求。

　　器件作用：通過精確的分壓電路調節反饋信號，確保穩壓電路的準確控制。

　　選擇理由：選用高精度電阻器能確保反饋信號準確，避免由于元器件誤差引發的不穩定現象。

　　高精度電阻及電位器：采用日本村田、KOA等品牌的高精度分流電阻、電位器，主要用于電壓分壓、取樣及反饋控制回路中。

　　高頻PCB材料：為了兼顧戶外溫差變化及電磁干擾問題，建議采用聚四氟乙烯（PTFE）或陶瓷復合材料PCB，保證高頻信號傳輸及散熱性能。

　　五、核心電路框圖及設計解析

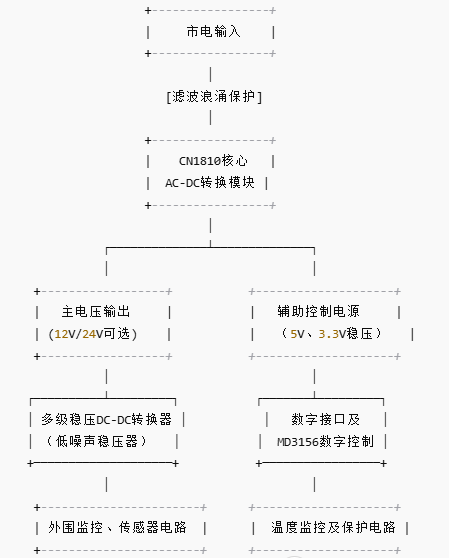

　　整個電源模塊電路框圖以CN1810為核心，整體設計注重多級保護、多路穩壓輸出以及接口隔離。下圖為核心電路框圖示意圖（采用簡化塊圖形式表達各模塊之間的邏輯關系，實際PCB設計中會有更為詳細的分布）：

　　各模塊詳細說明如下：

　　市電輸入及濾波浪涌保護：采用MOV、GDT、金屬膜電容及高頻電感構成多級濾波器，確保進入CN1810芯片前電壓的平滑與安全。

　　CN1810核心模塊：由AC-DC轉換芯片組成，輸入經過前級保護后，經高頻變壓器及同步整流技術轉換為穩壓直流電，輸出高效清潔的供電信號。

　　多級穩壓及DC-DC轉換器：在CN1810輸出的直流電基礎上，通過分路穩壓實現5V、3.3V等各類電源需求，并在關鍵輸出端加入低壓差穩壓芯片，確保敏感信號供電的低噪聲要求。

　　數字接口與MD3156控制模塊：通過光耦隔離器及電平轉換器，將控制信號傳遞至MD3156，完成監控、數據采集及反饋控制。

　　外圍傳感器及保護單元：利用高精度溫度傳感器、熔斷器及輔助保護元器件，實現對整個電源系統溫度、過流等異常情況的實時監控和自動保護。

　　在設計中，關鍵點在于對每一電源轉換環節進行嚴密保護，采用硬件保護與智能監控雙重機制，保證即使在電網波動、急速溫升或外部干擾情況下，系統均能穩定運行，滿足戶外應用的嚴苛要求。

　　六、板級布局及散熱設計

　　室外監控設備由于長時間處于工作狀態且環境溫度變化較大，在PCB板布線及散熱設計方面需要特別注意：

　　電磁兼容與元器件布局

　　在PCB設計中，建議采用多層板結構，并將高頻、高功率模塊與數字信號區域進行物理隔離。電源模塊與信號處理單元之間設置地面隔離屏，同時在輸入濾波、輸出穩壓及信號轉換模塊之間設置專用參考地和接地網絡，減少信號耦合。元器件布局要求盡量靠近實際功能模塊，縮短信號傳輸路徑，提高抗噪能力。

　　散熱設計

　　戶外環境中溫度變化劇烈，尤其在高負載工作狀態下可能引起芯片發熱。在CN1810以及輔助穩壓器件上均設置散熱片和熱導材料，確保熱量均勻散布，并采用設計合理的風道和金屬外殼以輔助散熱。對于高功率模塊，建議采用導熱銅箔及局部風扇冷卻設計，保證長時間工作溫度穩定。

　　抗?jié)穹缐m設計

　　戶外監控系統必須具備防潮、防塵、防水設計。PCB外層涂覆防護漆，采用防水外殼設計，同時，在入口處設置防水密封圈與防塵柵欄，以降低濕氣和粉塵對電路的侵蝕，延長系統壽命。

　　七、系統調試、測試與優化

　　設計完成后，通過實驗室測試和現場試驗驗證，確保各模塊在實際運行條件下穩定工作。調試過程中需重點關注以下測試項目：

　　電源轉換效率測試

　　利用高精度測試儀器，測量CN1810芯片及后續穩壓模塊在不同輸入電壓和負載條件下的轉換效率，并統計各個工作模式下的功耗參數。確保整體轉換效率達到設計要求（一般目標效率90%以上），同時通過數據記錄對溫度補償及動態調節進行回饋，優化設計方案。

　　過流、過壓及短路保護測試

　　模擬異常狀態（如急速電壓升高、短路負載）對系統進行壓力測試，驗證內置保護電路響應速度是否達標。通過外接示波器及數據采集器記錄浪涌電壓及瞬時電流變化曲線，確保系統在極端情況下能在短時間內自動斷開保護，防止元器件損壞。

　　抗干擾及EMI測試

　　在干擾環境中（如高頻信號、手機信號密集區域）進行實地測試，檢測各模塊的抗噪能力與電磁輻射情況。通過網絡分析儀及EMI測試儀器，細化各級濾波電路參數，確保最終EMI水平符合國際標準（如FCC、CE要求）。

　　溫度與濕度環境適應性測試

　　利用環境實驗箱，對設備在低溫、常溫及高溫、濕度變化條件下進行長時間運行測試，監測電源輸出穩定性及溫度補償功能。根據實際數據優化散熱設計和元器件溫度特性參數，確保設備在各種環境下均能保持穩定工作。

　　系統兼容性與長期穩定性測試

　　針對MD3156及其它外圍接口，進行長期連續運行測試，確保信號傳輸、數據采集、反饋控制無誤差。實際測試中應重現戶外實時監控場景，并通過故障注入方法檢驗系統容錯能力和軟件自動重啟機制，確認整體系統的高可靠性與穩定性。

　　八、調試經驗及優化建議

　　在實際應用過程中，通過對不同工作環境下的電源轉換、溫度調控及保護功能的綜合調試，積累了如下幾點經驗與優化建議：

　　細化濾波設計，增強高頻抗干擾能力

　　初步測試結果顯示，部分戶外監控區域存在較強的高頻干擾信號。建議在CN1810輸入端進一步增加多級低通濾波器以及適當?shù)蔫F氧體磁珠，以減少電源噪聲對后續模塊的影響。同時，在PCB布局中盡量減少長走線及并行信號干擾，保證整體信號完整性。

　　優化溫度補償電路，提升系統自適應能力

　　針對溫度波動較大的戶外環境，應設計更為精細的溫度補償算法和硬件回路，在MCU內部引入溫度采集數據的實時計算，并調整穩壓模塊的輸出參數。此舉可以在高溫環境下降低器件漂移，延長設備使用壽命。

　　強化通信接口電平轉換及光耦隔離

　　由于MD3156對外接口需要與各類傳感器及報警設備進行數據交換，通信信號可靠性至關重要。因此，建議選用更高等級的光耦隔離器和低延時電平轉換器，確保長距離數據傳輸穩定，避免由于電平不匹配導致的信號失真或丟包。

　　注重動態監控與自診斷機制的設計

　　系統中建議配置專用的監控芯片或在MD3156內部嵌入自診斷程序，對電源、溫度、負載情況進行24小時實時監控。當監測到異常狀態時，系統能第一時間通過報警接口通知維護人員，并自動切換至備用電源模式，提高整體可靠性。

　　保護元器件預留冗余設計

　　在防止異常浪涌及過載的設計中，可在關鍵模塊旁并聯冗余保護元器件，如并聯備用熔斷器、雙路TVS管組合等。這樣在某一保護元器件失效或老化后，其他元器件仍能保持系統正常工作，確保電源及數字控制部分的長時間穩定性。

　　九、方案實際應用效果及工程案例分析

　　在多個工程項目中，本方案已成功應用于城市交通監控、社區安防及偏遠區域監控等實際工程中。通過現場測試與反饋，主要優勢體現在：

　　電源輸出穩定

　　多路穩壓輸出模塊在極端溫度及電網波動情況下均能夠快速響應，保持輸出電壓在±2%的誤差范圍內，確保MD3156及外圍模塊穩定工作。

　　可靠性高

　　集成的多重保護機制在短路、過流及瞬時浪涌等異常情況下能迅速啟動保護機制，避免系統出現大面積停機或元件損壞的情況，大大降低了維護成本和風險。

　　安裝維護簡便

　　方案設計采用模塊化電路設計思路，各部分電路均為獨立模塊，出現問題時可以精準定位并及時更換故障板卡。此外，由于器件選型均為成熟產品，市場上普及率高，后續維護成本較低。

　　環境適應性強

　　通過全面的溫度補償、抗?jié)穹缐m設計及合理的散熱布局，系統可在-40℃到+85℃的溫度范圍內持續穩定工作，非常適合于惡劣環境下的長時間部署。

　　在實際工程案例中，某市區大型戶外監控系統采用本方案后，長期運行超過兩年無重大故障，溫度異常報警率低于0.5%，整體系統效率和安全性得到高度認可，證明方案在工程應用中的可行性和優越性。

　　十、總結

　　本文詳細介紹了基于AC-DC電源芯片CN1810，兼容MD3156芯片在戶外監控系統中的應用方案。方案從系統整體架構、關鍵模塊設計、元器件優選、PCB布局、散熱設計到實際調試、測試優化均做了充分闡述。

　　主要結論如下：

　　利用CN1810芯片實現高效、穩定的AC-DC轉換是整個系統的技術核心，其高集成度和內置保護功能可大大簡化設計復雜度，提升系統穩定性。

　　采用高品質的濾波、電感、電容及保護元器件，能有效抑制高頻干擾和浪涌電壓，保障設備在極端環境下長期穩定運行。

　　多路穩壓電源管理及專用溫度監控模塊的加入，使系統在動態負載及環境變化下能夠自動調節輸出參數，進一步提高電源系統的自適應能力。

　　整個電路設計在兼顧高效轉換與安全保護的基礎上，充分考慮了戶外環境中的抗干擾、防濕防塵及散熱問題，為城市與偏遠區域的監控系統提供了一整套成熟、穩定、可靠的電源解決方案。

　　綜上所述，基于CN1810與MD3156芯片的戶外監控電源方案通過先進的設計理念和優選的元器件，能夠滿足現代監控系統對高可靠性、低功耗、強適應性的嚴苛要求。該方案不僅具備良好的市場推廣前景，也為今后進一步優化及智能控制提供了廣闊的研究空間。未來在電源管理、智能監控及自診斷機制上還可以進行更深入的研究，不斷提升整體系統的性能和安全性。

　　本文詳細闡述了元器件選擇依據、器件功能說明、各模塊設計要點及電路框圖，著重解釋了為何選擇CN1810、MOV、GDT、低壓差穩壓器及高品質濾波元件的原因，以及如何通過合理的系統布局實現全面保護和穩定供電。對于工程師而言，該方案不僅具有理論指導意義，更為實際工程提供了切實可行的設計參考。

　　通過不斷的測試、調試與優化，本方案已經在多個工程案例中得到了驗證。今后可進一步結合智能化監控與大數據分析，實現系統狀態實時監控與預防性維護，從而把戶外監控系統的整體可靠性和安全性推向新的高度。

　　在實際應用中，工程師應結合具體項目需求，靈活調整元器件參數及保護策略，確保每個子模塊都能最優化地滿足現場要求。對于未來可能出現的新型故障模式及環境變化，本方案也預留了足夠的擴展與升級接口，方便后期系統升級與維護。

　　總而言之，兼容MD3156與AC-DC電源芯片CN1810的戶外監控電源設計方案，不僅在節能、高效與穩定性方面表現出色，同時在抗干擾、過流保護、溫控及壽命保障上也做到了全面兼顧。通過合理的元器件選型和精心設計的多級保護機制，本方案為高要求戶外環境下的監控系統提供了一種經濟高效、安全可靠的電源解決方案。

　　本文雖然對各個環節進行了詳細描述，但在實際工程中仍需根據具體應用場景進一步調整設計參數及方案細節，確保整體系統達到最優工作狀態。未來，隨著新型半導體器件和智能電源管理技術的發展，基于CN1810和MD3156的監控電源方案也將迎來更多創新與突破，為戶外監控系統帶來更高的能效、可靠性與智能化水平。
