交流接觸器的分類

　　交流接觸器是一種廣泛應用于電力系統、自動化控制系統和電氣傳動系統中的關鍵元件。它通過電磁原理實現電路的接通和斷開，從而控制電氣設備的運行。根據不同的分類標準，交流接觸器可以分為多種類型，每種類型都有其特定的應用場合和特點。

　　根據主觸點的極數，交流接觸器可以分為單極、雙極、三極、四極和五極接觸器。單極接觸器主要用于單相負荷，如照明負荷、焊機等；雙極接觸器用于繞線式異步電機的轉子回路中，起動時用于短接起動繞組；三極接觸器用于三相負荷，例如在電動機的控制及其他場合，使用最為廣泛；四極接觸器主要用于三相四線制的照明線路，也可用來控制雙回路電動機負載；五極交流接觸器用來組成自耦補償起動器或控制雙籠型電動機，以變換繞組接法。

　　根據滅弧介質的不同，交流接觸器可以分為空氣式接觸器和真空式接觸器。空氣式接觸器依靠空氣絕緣，適用于一般負載；而真空式接觸器采用真空絕緣，常用在煤礦、石油、化工企業及電壓在660V和1140V等一些特殊的場合。真空式接觸器具有更高的安全性和可靠性，適用于高電壓、高電流的環境。

　　根據有無觸點，交流接觸器可以分為有觸點接觸器和無觸點接觸器。有觸點接觸器是傳統且廣泛使用的類型，它們依靠物理觸點的閉合與斷開來控制電路的通斷。這類接觸器在接通和斷開負載時，尤其是高電流情況下，可能會產生電弧，因此需要適當的滅弧措施。無觸點接觸器則采用半導體器件如晶閘管（可控硅）作為主開關元件，由于半導體開關沒有機械運動部件，因此具有更長的使用壽命和更快的響應速度。同時，在切換過程中不會產生電火花，適合在要求無噪音、無電弧或者環境條件較為惡劣（如易燃易爆場所）的應用場合中使用。

　　根據用途的不同，交流接觸器還可以分為工業用交流接觸器和家用交流接觸器。工業用交流接觸器主要用于對電動機、變壓器、電容器等進行控制和保護，適用于高負荷、高電壓的場合；家用交流接觸器則主要用于家庭用電設備中，對家用電器進行控制和保護。

　　交流接觸器是一種重要的電力控制元件，根據不同的分類標準，可以分為多種類型。在實際應用中，應根據具體的使用場合和要求，選擇合適的交流接觸器。正確的選擇和使用交流接觸器，可以提高電氣系統的安全性和可靠性，延長設備的使用壽命，降低維護成本。

　　交流接觸器的工作原理

　　交流接觸器是一種廣泛應用于電力系統和各種電氣設備中的控制設備，主要用于電路的接通和斷開。其工作原理基于電磁感應，通過線圈通電產生磁場，吸引銜鐵，實現觸頭的閉合和斷開，從而控制電路的通斷。

　　交流接觸器主要由電磁系統、觸頭系統和滅弧系統三部分組成。電磁系統包括線圈、鐵芯和銜鐵，觸頭系統包括主觸頭和輔助觸頭，滅弧系統用于防止觸頭在斷開電路時產生電弧。

　　當交流接觸器的線圈通電時，流經線圈的電流會在鐵芯中產生磁場。由于線圈中的電流是交變電流，所以磁場也是交變的。這個交變磁場會在鐵芯中產生磁通量，進而在鐵芯中產生吸力。當吸力足夠大時，它會吸引銜鐵，使得銜鐵移動并推動觸頭閉合，從而實現電路的接通。

　　具體來說，交流接觸器的工作原理可以分為以下幾個步驟：

　　線圈通電：當控制信號到來時，交流接觸器的線圈通電，產生交變磁場。

　　產生吸力：交變磁場在鐵芯中產生吸力，吸引銜鐵。

　　觸頭閉合：銜鐵移動推動觸頭閉合，從而實現電路的接通。

　　維持狀態：在控制信號持續的情況下，交流接觸器維持閉合狀態。

　　斷電釋放：當控制信號消失，線圈斷電，磁場消失，銜鐵在彈簧的作用下返回原位，觸頭斷開，電路斷開。

　　交流接觸器的滅弧系統是為了防止觸頭在斷開電路時產生電弧而設計的。滅弧系統通過滅弧柵、滅弧室等裝置將電弧迅速熄滅，保護觸頭不受損害。

　　交流接觸器的工作原理基于電磁感應，通過線圈通電產生磁場，吸引銜鐵，實現觸頭的閉合和斷開，從而控制電路的通斷。在實際應用中，交流接觸器廣泛用于電動機的啟動、停止和切換，照明系統的控制，以及其他各種電氣設備的控制。

　　交流接觸器還具有多種分類，根據不同的用途和結構特點，可以分為單極接觸器、雙極接觸器和多極接觸器；手動接觸器、自動接觸器和遠程控制接觸器；常開式接觸器和常閉式接觸器；磁吹式接觸器、氣吹式接觸器和油浸式接觸器等。這些不同類型的接觸器在實際應用中可以根據具體需求進行選擇和使用。

　　交流接觸器作為一種重要的電氣控制設備，其工作原理簡單而有效，通過電磁感應實現電路的控制，廣泛應用于各種電力系統和電氣設備中。

　　交流接觸器的作用

　　交流接觸器是一種廣泛應用于電力系統和自動控制領域的低壓電器，其主要作用是接通或斷開電路，實現對電動機及其他電氣設備的控制和保護。交流接觸器通過電磁吸力原理工作，具有多種功能和優勢，使其成為現代電氣系統中不可或缺的組件。

　　交流接觸器的主要作用是接通和斷開電源。在電力傳動系統中，交流接觸器作為頻繁或分斷帶負荷電路的控制電器，能夠實現對電動機、照明設備、加熱設備等負載的啟動、停止、正反轉和保護等功能。與手動開關相比，交流接觸器能夠自動控制電路的通斷，提高了系統的自動化水平和安全性。

　　交流接觸器具有保護電路的功能。當電路中的電流過大時，交流接觸器能夠迅速切斷電源，防止過載和短路對設備造成損害。此外，交流接觸器還具有欠壓釋放的效果，當電路電壓過低時，能夠自動斷開電路，保護設備免受低電壓的影響。這種保護功能對于確保電氣設備的安全運行至關重要。

　　交流接觸器還具有避雷保護的功能。在雷雨天氣中，電線中可能會產生雷電，導致電流劇增。交流接觸器能夠自動切斷電源，保護家中的電器不受雷電的損害。這也是為什么在雷雨天氣中，我們經常會遇到跳閘現象的原因之一。

　　交流接觸器的結構主要包括電磁系統、觸點系統和滅弧系統。電磁系統由電磁線圈和鐵芯組成，通過電磁吸力帶動觸點的閉合與斷開。觸點系統包括主觸點和輔助觸點，主觸點用于接通和斷開主電路，控制較大的電流，而輔助觸點則用于滿足各種控制方式的要求。滅弧系統用于保障觸點斷開電路時，產生的電弧安全地熄滅，以避免電弧對觸點的損傷。

　　交流接觸器的工作原理基于電磁感應和電磁吸力原理。當線圈通電時，靜鐵芯產生電磁吸力，將動鐵芯吸合，帶動觸點閉合，接通電源。當線圈斷電時，吸力消失，動鐵芯在彈簧的反作用力下分離，觸點斷開，切斷電源。這種快速響應的特性使得交流接觸器能夠高效地控制電路的通斷。

　　交流接觸器在電力系統和自動控制領域中發揮著重要作用。它不僅能夠實現對電氣設備的控制和保護，還具有減少電路對整個電網的影響、延長設備使用壽命等優點。隨著技術的不斷進步，交流接觸器的性能和可靠性也在不斷提高，為現代電氣系統的安全、穩定運行提供了有力保障。

　　交流接觸器的特點

　　交流接觸器是一種廣泛應用于工業、電力、電子、機械、冶金等領域的自動化切換器，主要用于接通或斷開帶負載的交直流主電路或大容量控制電路。它不僅能夠實現電路的接通和斷開，還具有欠電壓釋放保護、零壓保護等功能，適用于頻繁操作和遠程控制。交流接觸器的特點主要體現在以下幾個方面：

　　交流接觸器具有高效節能的特點。傳統接觸器的合閘保持是靠合閘線圈通電產生電磁力來克服分閘彈簧來實現的，一旦電流變小使產生的電磁力不足以克服彈簧的反作用力，接觸器就不能保持合閘狀態，所以，傳統交流接觸器的合閘保持是必須靠線圈持續不斷的通電來維持的，這個電流從數十到數千毫安。而永磁交流接觸器合閘保持依靠的是永磁力，而不需要線圈通過電流產生電磁力來進行合閘保持，只有電子模塊的0.8mA—1.5mA的工作電流，因而，能最大限度地節約電能，節電率高達99.8%以上。

　　交流接觸器具有良好的抗干擾性能。永磁交流接觸器的吸持是依靠永磁力來實現的，完全不受電壓波動的影響，因此不會因為電壓波動而產生噪音或導致觸頭振顫，從而避免了觸頭熔焊或燒毀的情況，大大提高了設備的可靠性和安全性。

　　交流接觸器具有較長的使用壽命。接觸器的壽命和可靠性主要由線圈和觸頭的壽命決定。傳統交流接觸器由于工作時線圈和鐵芯會發熱，容易導致線圈燒毀。而永磁交流接觸器不存在燒毀線圈的可能。此外，永磁交流接觸器在合閘和分閘時的速度比傳統接觸器快很多，減少了觸頭的磨損，從而延長了觸頭的使用壽命。經檢測，永磁交流接觸器觸頭壽命與傳統交流接觸器觸頭相比，在同等條件下壽命提高3-5倍。

　　交流接觸器具有良好的控制性能。接觸器利用主接點來開閉電路，用輔助接點來執行控制指令。主接點一般只有常開接點，而輔助接點常有兩對具有常開和常閉功能的接點，小型的接觸器也經常作為中間繼電器配合主電路使用。從而起到遠程控制或弱電控制強電的功能。

　　交流接觸器具有較高的安全性能。當電路壓力是0的時候，能控制容量大，用于操控電路，使用壽命比較長，減小電路對整個電網的影響。此外，交流接觸器還具有過流保護功能，當電流過大時，能夠自動切斷電源，從而保護電路和設備的安全。

　　交流接觸器具有高效節能、抗干擾性能好、使用壽命長、控制性能優良和安全性能高等特點，是現代電力系統和工業自動化領域不可或缺的重要設備。

　　交流接觸器的應用

　　交流接觸器是一種廣泛應用于電力系統和自動化控制領域的低壓控制電器。它主要用于頻繁接通或分斷交、直流電路，具有控制容量大、可遠距離操作、配合繼電器實現定時操作、聯鎖控制、各種定量控制以及失壓和欠壓保護等功能。交流接觸器的主要控制對象是電動機，但也可以用于控制其他電力負載，如電熱器、照明設備、電焊機和電容器組等。

　　交流接觸器的結構主要包括電磁系統、觸點系統、滅弧系統和其他輔助部分。電磁系統由電磁線圈和鐵心組成，是接觸器的重要組成部分，依靠電磁力帶動觸點的閉合與斷開。觸點系統包括主觸點和輔助觸點，主觸點用于接通和分斷主回路，控制較大的電流，而輔助觸點則用于控制回路，滿足各種控制方式的要求。滅弧系統用于保證觸點斷開電路時，產生的電弧能夠可靠地熄滅，減少電弧對觸點的損傷，通常采用半封式縱縫陶土滅弧罩，并配有強磁吹弧回路。

　　交流接觸器的工作原理相對簡單。當電磁線圈不通電時，彈簧的反作用力和銜鐵芯的自重使主觸點保持斷開位置。當電磁線圈通過控制回路接通控制電壓（一般為額定電壓）時，電磁力克服彈簧的反作用力將銜鐵吸向靜鐵心，帶動主觸點閉合，接通電路，輔助觸點也隨之動作。當電磁線圈斷電后，動鐵芯在復位彈簧作用下自動返回，觸點分開，電路分斷。

　　在實際應用中，交流接觸器的選擇和運行維護非常重要。選擇接觸器時，應根據負載電流的類型和負載的輕重來確定，即選擇適合交流負載或直流負載的接觸器，并考慮負載的大小。主回路觸點的額定電流應大于或等于被控設備的額定電流，控制電動機的接觸器還應考慮電動機的起動電流。為了防止頻繁操作的接觸器主觸點燒蝕，頻繁動作的接觸器額定電流可適當降低使用。

　　運行維護方面，應定期檢查接觸器的負荷電流是否在額定值之內，接觸器的分合信號指示是否與電路狀態相符，運行聲音是否正常，電磁線圈有無過熱現象，滅弧罩有無松動和損傷情況，輔助觸點有無燒損情況，傳動部分有無損傷，周圍運行環境有無不利因素等。維護工作包括清掃外部灰塵，檢查各緊固件是否松動，特別是導體連接部分，防止接觸松動而發熱；檢查動、靜觸點位置是否對正，三相是否同時閉合，如有問題應調節觸點彈簧；檢查觸點磨損程度，磨損深度不得超過1mm，觸點有燒損、開焊脫落時，須及時更換；清理觸點時不允許使用砂紙，應使用整形銼；測量相間絕緣電阻，阻值不低于10MΩ；檢查輔助觸點動作是否靈活，觸點行程應符合規定值，檢查觸點有無松動脫落，發現問題時，應及時修理或更換。

　　交流接觸器作為一種重要的低壓控制電器，在電力系統和自動化控制領域發揮著重要作用。正確選擇和維護交流接觸器，可以確保其穩定可靠地運行，延長使用壽命，提高系統的安全性和效率。

　　交流接觸器如何選型

　　交流接觸器是一種廣泛應用于電力系統中的開關設備，主要用于頻繁地接通和斷開電路。選型合適的交流接觸器對于確保電力系統的安全、可靠運行至關重要。本文將詳細介紹交流接觸器的選型原則，并列舉一些常見的型號及其特點。

　　一、交流接觸器的選型原則

　　確定負載類型

　　阻性負載：如白熾燈、電爐等，應選擇AC-1類型的接觸器。

　　電動機負載：如鼠籠型異步電動機，應選擇AC-3類型的接觸器。

　　繞線式異步電動機：應選擇AC-2類型的接觸器。

　　頻繁起停負載：如頻繁正反轉、行車、頻繁點動的行業，應選擇AC-4類型的接觸器。

　　確定主回路參數

　　額定工作電壓：接觸器的額定工作電壓應與負載的額定電壓相匹配。

　　額定電流：接觸器的額定電流應大于或等于負載的額定電流。

　　極數：根據負載的相數選擇相應的極數，如單相負載選擇單極或雙極接觸器，三相負載選擇三極接觸器。

　　通斷能力：接觸器的通斷能力應滿足負載的要求，特別是在頻繁操作的情況下。

　　確定控制回路參數

　　線圈電壓：接觸器的線圈電壓應與控制回路的電壓相匹配。常見的線圈電壓有AC 220V、AC 380V、DC 24V等。

　　輔助觸點：根據控制回路的需求選擇合適的輔助觸點數量和類型。

　　考慮電氣壽命和機械壽命

　　電氣壽命：接觸器在正常工作條件下的電壽命次數。

　　機械壽命：接觸器在無負載條件下的機械操作次數。

　　考慮安裝環境

　　溫度：接觸器的工作環境溫度應在規定的范圍內。

　　濕度：接觸器的工作環境濕度應在規定的范圍內。

　　振動：接觸器應能承受一定的振動和沖擊。

　　二、交流接觸器常見的型號及其特點

　　CJ10系列

　　特點：結構簡單、體積小、重量輕、價格低廉。

　　應用：適用于一般工業和民用建筑中的電力控制。

　　額定電流：9A～630A。

　　CJ20系列

　　特點：采用模塊化設計，具有較高的可靠性和安全性。

　　應用：適用于各種工業設備和自動化控制系統。

　　額定電流：9A～630A。

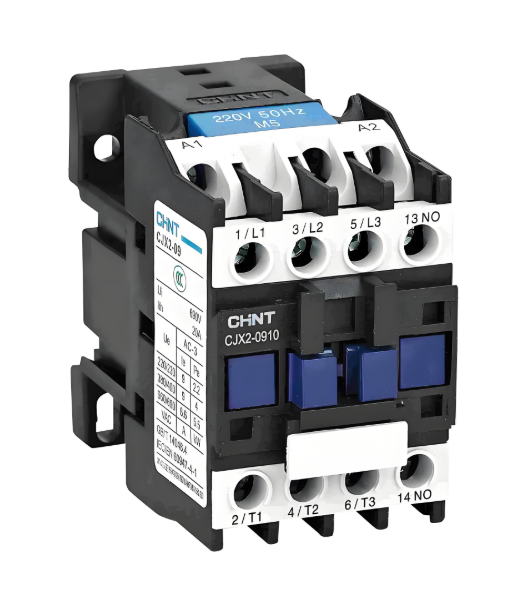

　　CJX2系列

　　特點：體積小、重量輕、動作迅速、壽命長。

　　應用：適用于各種工業設備和自動化控制系統。

　　額定電流：3A～630A。

　　CJ40系列

　　特點：具有較高的接通和分斷能力，適用于重負荷場合。

　　應用：適用于大型工業設備和自動化控制系統。

　　額定電流：16A～1250A。

　　CJX1系列

　　特點：體積小、重量輕、動作迅速、壽命長。

　　應用：適用于各種工業設備和自動化控制系統。

　　額定電流：3A～100A。

　　CJ20J系列

　　特點：采用永磁機構，具有較高的可靠性和安全性。

　　應用：適用于各種工業設備和自動化控制系統。

　　額定電流：9A～630A。

　　三、總結

　　交流接觸器的選型是一個復雜的過程，需要綜合考慮負載類型、主回路參數、控制回路參數、電氣壽命和機械壽命以及安裝環境等因素。常見的交流接觸器型號有CJ10、CJ20、CJX2、CJ40、CJX1和CJ20J等，每種型號都有其獨特的特點和適用場合。在實際應用中，應根據具體需求選擇合適的交流接觸器，以確保電力系統的安全、可靠運行。
