一、項目概述
本方案旨在利用嵌入式芯片作為核心處理單元，構建一款高性能、高可靠、低功耗的網絡安全設備，滿足企業、政府機構及關鍵基礎設施等各種應用場景對網絡安全防護的需求。設備主要實現防火墻、入侵檢測、數據加密、訪問控制、日志審計等功能，采用模塊化設計思路，充分考慮了系統的擴展性和實時性要求。設備設計過程中，將針對信號采集、數據處理、信息傳輸、功耗管理、接口兼容性等方面進行嚴格優化，從而為用戶提供一站式、全方位的網絡安全防護解決方案。

在快速發展的網絡環境中，網絡攻擊形式層出不窮，安全隱患不斷增加，傳統軟件防護機制難以應對新型攻擊模式，因此硬件級安全防護成為一個不可忽視的趨勢。基于嵌入式芯片的網絡安全設備不僅具備高效處理能力，而且在實時性、穩定性、抗干擾等方面擁有明顯優勢。當前市場上常見的網絡安全產品大多存在響應速度慢、功耗高、系統穩定性不佳、定制開發困難等問題，而本設計方案有針對性地采用先進嵌入式芯片及一系列優選元器件，通過高效軟硬件協同設計，實現高速、可靠的數據處理和安全防護。本方案在保障功能齊全的前提下，著力于降低研發、維護和擴展的難度，為用戶實現了經濟高效的網絡安全系統。

二、系統架構設計
整個網絡安全設備采用分層架構，主要包括硬件平臺層、數據處理層、通信接口層及應用層，各模塊之間通過高速總線或專用接口進行數據交互，確保整體系統具備高實時性和高安全性。

1. 硬件平臺層：
   – 以嵌入式芯片為核心，輔以專用安全模塊、通信模塊、電源管理模塊和存儲模塊。
   – 各模塊間通過SPI、I2C、UART以及以太網接口實現高速數據傳輸和命令控制。

2. 數據處理層：
   – 采用嵌入式芯片對采集的網絡數據進行實時解析、過濾、加密和轉發。
   – 內置數據緩沖區和DMA（直接存儲器訪問）模塊，減輕中央處理器（MCU）負擔，保證數據處理速率。

3. 通信接口層：
   – 提供以太網、Wi-Fi、藍牙和蜂窩網絡等多種通信方式，滿足多場景多鏈路冗余需求。
   – 配備安全芯片實現加密通信、身份認證和遠程管理功能。

4. 應用層：
   – 提供基于圖形化界面的管理平臺和配置軟件，通過WEB或專用管理工具進行統一配置和監控。
   – 可支持日志記錄、遠程配置、實時警報及統計分析等功能。

整體架構采用分層設計，不僅有利于各模塊獨立開發、測試和升級，還可以在系統運行期間對重要模塊進行在線調試和動態檢測，最大程度上提高了系統的健壯性及容錯能力。

三、嵌入式芯片及器件優選說明
在本方案中，嵌入式芯片作為網絡安全設備的“大腦”，對整個系統的性能和安全性起著至關重要的作用。在選擇過程中，重點考慮芯片的處理性能、功耗水平、集成安全功能、支持的外部接口和生態軟件支持等指標。下面詳細說明各主要模塊的器件優選及具體型號，并說明選型理由及其在方案中的功能作用。

1. 嵌入式處理器芯片
   – 推薦型號：STM32H7系列（如STM32H750VBT6）或NXP i.MX RT1060
   – 功能作用：作為中央控制器，負責網絡數據包的收發、處理、協議轉換和安全算法實現；支持豐富的接口與擴展；提供硬件加密模塊，可以提高密碼運算速度。
   – 選擇理由：

• 性能強勁，具備高速處理能力，能夠支持實時安全檢測；

• 集成了豐富的外設接口（SPI、I2C、UART、CAN、以太網等），方便與其他器件連接；

• 內置硬件加密模塊（AES、SHA等算法加速器），提高數據加密解密效率。

2. 安全加密芯片
   – 推薦型號：Microchip ATECC608A 或 Infineon OPTIGA Trust X
   – 功能作用：專用于數字簽名、密鑰管理和身份驗證，確保網絡通信過程中各節點身份的合法性并防止中間人攻擊；與主處理器協同完成安全認證與數據加密。
   – 選擇理由：

• 專門設計的硬件加密模塊，安全性高；

• 支持多種加密算法和安全協議，易于嵌入物聯網設備中；

• 良好的抗攻擊能力及完善的硬件安全模塊（HSM）架構，能夠有效防止密鑰泄露和軟件漏洞利用。

3. 網絡通信芯片
   – 推薦型號：Realtek RTL8111H（用于以太網）或 Qualcomm Atheros AR956x（用于Wi-Fi）
   – 功能作用：分別負責高速有線、無線網絡接口的通信任務；數據包的收發和初步處理，提供穩定的網絡連接。
   – 選擇理由：

• 工作穩定，成熟可靠；

• 支持高速數據傳輸和多種網絡協議；

• 市場應用廣泛，驅動軟件及技術支持資源豐富。

4. 存儲器模塊
   – 推薦型號：Winbond W25Q128 (SPI Flash) 與 Micron MT29F2G16 (NAND Flash)
   – 功能作用：存儲系統程序、加密密鑰、日志記錄和臨時數據緩存；為系統軟件升級提供支持；
   – 選擇理由：

• 高速、低功耗，具有較高的讀寫可靠性；

• 大容量的存儲器可滿足復雜運算數據和大量日志數據的存儲；

• SPI Flash易于集成，NAND Flash則適合大容量數據存儲。

5. 電源管理芯片
   – 推薦型號：Texas Instruments TPS65987 或 Analog Devices ADM1266
   – 功能作用：提供系統各模塊的穩定電源供應，負責電源轉換、電壓監控及保護；
   – 選擇理由：

• 高效率的DC-DC轉換器，能顯著降低功耗，延長設備續航；

• 內置多重保護機制，如過壓、過流和過溫保護，提高系統可靠性；

• 多通道電源管理設計，適用于不同電壓等級的器件供電需求。

6. 接口擴展器與調試模塊
   – 推薦型號：NXP PCA9535 （I2C擴展器）和 SEGGER J-Link（調試工具）
   – 功能作用：I2C擴展器主要用于擴充GPIO口，方便與其它輔助器件連接；調試工具用于實時調試系統程序，確保固件的正確性與穩定性。
   – 選擇理由：

• 擴展器在多端口設計中能大大提高系統的擴展性；

• 調試器擁有高速、穩定的調試功能，助力快速迭代開發；

• 在復雜系統中，通過調試工具可以高效地發現問題并解決。

7. 輔助傳感器模塊
   – 推薦型號：Texas Instruments HDC1080（溫濕度傳感器）、Analog Devices ADXL345（三軸加速度計）
   – 功能作用：用于監控設備工作環境，實時反饋溫度、濕度及震動數據，輔助系統做出自動防護和報警措施。
   – 選擇理由：

• 傳感器精度高、響應速度快，適用于環境監測；

• 集成傳感器模塊體積小、功耗低，適合嵌入式應用；

• 能夠實時提供環境信息，為系統安全防護策略提供參考依據。

通過上述器件的精心挑選與合理搭配，本方案力圖在性能、穩定性和安全性之間取得最佳平衡。各元器件之間采用標準通信協議和接口，實現了高效的數據傳輸和模塊之間的無縫協作，確保系統在高負載和復雜網絡環境下運行平穩、響應迅速。

四、電源模塊設計
電源系統是整個網絡安全設備的重要基礎，其性能直接影響到系統的穩定運行和長期可靠性。設計時應充分考慮輸入電源波動、瞬時峰值電流、溫度變化等因素，確保各模塊獲得穩定、純凈的供電。電源模塊主要包括交流/直流轉換模塊、DC-DC轉換模塊、電源濾波及保護電路等。

1. 交流/直流轉換模塊
   – 選用高集成度電源轉換芯片，如Mean Well系列電源模塊，能夠將市電轉換為直流電源，為后續DC-DC轉換供電。
   – 設置過壓、浪涌保護電路，防止輸入電壓異常對系統造成損壞。

2. DC-DC轉換模塊
   – 采用TPS65987或類似器件提供多路穩壓輸出，滿足嵌入式芯片、通信模塊、存儲器及各外圍器件不同電壓需求。
   – 設計中增加高頻濾波電容和低ESR電容，以降低轉換噪聲和降低功耗。
   – 利用低壓差穩壓器（LDO）實現關鍵模塊的超低噪聲供電，確保數字信號和模擬信號不互相干擾。

3. 保護電路設計
   – 配置過流、過壓和短路保護電路，選用功率MOSFET、TVS二極管及熔斷器等器件，確保意外狀況時能自動斷電保護。
   – 根據每路輸出電流和電壓要求，合理設計電感、電容參數，使得供電穩定、波動小。

電源模塊設計中，詳細考慮了溫升、散熱、EMI抑制以及體積尺寸控制問題，通過多級濾波和穩壓措施，提高系統整體的電磁兼容性和供電穩定性，為網絡安全設備的長期穩定運行提供堅實的電源保障。

五、通信模塊設計
通信模塊負責網絡安全設備與外界數據交互，是實現入侵檢測、防火墻策略更新、遠程監控等功能的關鍵。該模塊涵蓋有線和無線兩種接口，確保在各種網絡環境下的互聯互通。重點在于采用成熟的通信芯片和高性能PHY，保證網絡數據的高速傳輸和低延遲響應。

1. 有線以太網接口設計
   – 采用Realtek RTL8111H等高性能以太網控制芯片，實現100/1000Base-T自適應傳輸；
   – 配置高品質磁性變壓器和RJ45連接器，增強信號完整性與抗干擾能力；
   – 內置硬件Checksum計算單元，減輕處理器運算負擔。

2. 無線通信接口設計
   – 對于無線數據傳輸，推薦采用Qualcomm Atheros AR956x或類似型號，實現Wi-Fi快速連接和數據加密傳輸；
   – 集成外部高增益天線模塊，增強信號接收效果；
   – 配合軟件實現動態信道切換和抗干擾算法，提高無線通信的穩定性和安全性。

3. 蜂窩及藍牙接口擴展
   – 根據現場環境和需求，增加蜂窩通信模塊如Quectel EC25，實現遠程應急接入；
   – 配置低功耗藍牙模塊，實現短程通信、現場配置以及設備診斷等輔助功能。

在整體設計中，通過采用多鏈路冗余與動態網絡切換機制，既能保證在單一通信通路失效時仍能維持網絡暢通，又能最大限度地降低因網絡擁堵所導致的延遲和丟包現象。對協議棧的選擇上，支持IPv4/IPv6、多種VPN連接模式及TLS/SSL加密通信，提高數據傳輸的安全性和靈活性。

六、網絡安全防護設計
在構建網絡安全設備時，最核心的是如何在硬件層面實現快速、可靠的網絡安全防護措施。針對目前常見的DDoS攻擊、ARP欺騙、端口掃描、惡意軟件入侵等問題，本方案從硬件和軟件兩方面構建了多重安全機制，確保設備能夠在各種攻擊環境下正常運行并提供有效防護。

1. 硬件安全加速
   – 通過集成Microchip ATECC608A或Infineon OPTIGA Trust X等安全加密芯片，實現安全密鑰存儲、硬件加密算法加速等功能；
   – 使用嵌入式芯片內置的硬件安全模塊，快速完成數據的AES、SHA-256、RSA等加密運算；
   – 在硬件上實現SSL/TLS加密引擎，提高網絡通信安全防護能力。

2. 實時數據過濾與入侵檢測
   – 內置實時數據包過濾算法，通過硬件加速實現流量監控、惡意流量過濾和包檢測；
   – 支持深度數據包檢測（DPI）技術，對數據流進行多層次分析，識別復雜攻擊模式；
   – 配合軟件智能分析模塊，根據預設規則和異常行為檢測及時做出響應，生成報警信息并自動隔離攻擊源。

3. 訪問控制與用戶身份認證
   – 支持多種身份認證機制（如基于證書認證、雙因素認證、基于令牌的身份識別等），確保只有合法用戶可以訪問核心資源；
   – 利用硬件安全模塊進行密鑰存儲和加密解密，防止身份偽造及中間人攻擊；
   – 建立詳細的用戶訪問日志，通過設備定期上傳至云端服務器，實現集中監控和風險預警。

4. 固件安全與防篡改設計
   – 在固件更新機制中采用加密簽名校驗和安全啟動（Secure Boot）設計，確保加載的系統固件未被篡改；
   – 內部采用分區存儲方式，將關鍵引導代碼與用戶數據分離，降低安全漏洞風險；
   – 定期進行固件完整性檢測，實時監控系統狀態，確保設備處于受控狀態。

硬件與軟件安全防護措施相輔相成，將整體網絡安全設備打造成一款多層次、全方位的安全防護平臺，既能在硬件層面實現快速響應，又能借助軟件靈活配置及時升級防護策略，確保網絡安全設備在面對新型網絡攻擊時具備足夠的防御能力。

七、軟件架構與固件設計
軟件系統作為網絡安全設備的“大腦”，承擔著數據處理、策略管理、日志記錄、報警管理以及對外接口控制等任務。軟件架構采用模塊化設計，確保各功能單元相互獨立、靈活協同，同時結合RTOS（實時操作系統）實現高效任務調度和多線程并發處理。主要設計內容包括如下幾個方面：

1. 操作系統及內核選擇
   – 采用FreeRTOS或uC/OS等輕量級實時操作系統，為設備實現多任務調度、內存管理和調試監控提供平臺支持；
   – 配合內核完成中斷響應、任務優先級分配和系統定時器管理，確保實時性要求得到滿足。

2. 網絡協議棧及數據處理模塊
   – 內嵌LwIP協議棧，實現TCP/IP、UDP、HTTP、HTTPS及VPN等協議支持，保證數據傳輸的穩定性和安全性；
   – 構建數據收發模塊，實現數據包的收集、過濾、解析及重組；
   – 應用硬件加速器，將部分常用加密運算下放至安全模塊執行，降低CPU負載。

3. 安全策略與異常檢測機制
   – 設計基于規則的防火墻及入侵檢測系統，對異常流量進行實時分析，結合日志記錄和報警機制進行動態防護；
   – 內置自學習算法，對網絡通信模式進行監測與統計，建立正常流量數據庫，及時捕捉異常行為；
   – 數據庫采用輕量級SQLite或嵌入式NoSQL存儲系統，實現高效讀寫與歷史數據歸檔。

4. 遠程管理與用戶接口
   – 提供基于WEB頁面的管理控制臺和移動端APP，通過HTTPS或安全通道實現遠程監控、配置及固件升級；
   – 界面設計注重用戶體驗，采用模塊化信息展示，清晰顯示設備狀態、網絡流量、報警信息和日志記錄；
   – 同時支持CLI（命令行接口）、SNMP和MODBUS等多種管理協議，便于與企業級系統對接。

5. 系統自檢與故障恢復機制
   – 固件中內嵌自檢模塊，系統啟動時自動檢測硬件狀態和外設連接情況，確保系統正常運行；
   – 設計斷電保護及異常恢復機制，在系統出現異常后能夠自動進行復位或切換備用模塊，確保關鍵業務不中斷；
   – 通過定期心跳檢測與遠程日志上傳，實現對系統穩定性和安全性的全面監控。

軟件架構上，通過模塊之間的解耦和接口標準化，使得各個功能模塊能獨立升級和維護，為后續系統擴展、功能定制和安全補丁更新提供了便利，同時在資源受限的嵌入式系統上實現了高效率與穩定運行。

八、電路原理圖與設計說明

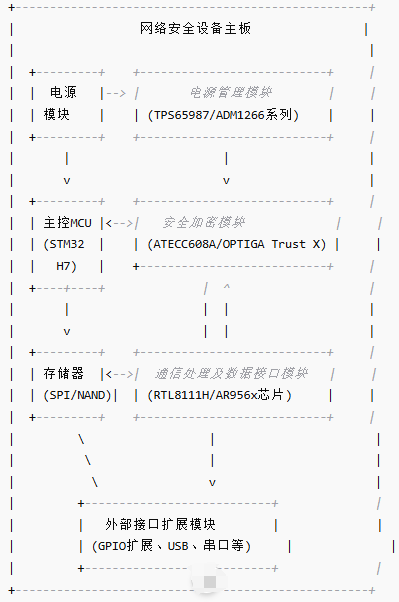

為便于理解系統內部元器件的互聯關系及工作流程，本方案設計了整體電路框圖。下圖為設備主要模塊的簡易電路示意圖，其中各模塊之間的連接關系和功能接口均已標明：

圖中各模塊詳細說明如下：
– 電源管理模塊：將輸入的交流或直流電源經過初級轉換后，多路穩壓輸出各子模塊所需電壓，并設置有過流、過壓保護。
– 主控MCU：采用STM32H7系列處理器作為核心，處理各類數據包和安全算法，同時協調各模塊之間的數據傳輸。
– 安全加密模塊：集成獨立的加密處理器，實現數字簽名、密鑰管理以及SSL/TLS加速功能，確保數據傳輸安全。
– 通信處理模塊：集成以太網和Wi-Fi芯片，實現高速數據傳輸，并內置硬件校驗和加密算子，確保數據完整性。
– 存儲器：包括SPI Flash和NAND Flash，分別用于存放系統固件、數據緩存和日志記錄。
– 外部接口擴展模塊：提供多種標準接口，如USB、串口、GPIO擴展，方便系統調試、監控及后期擴展需求。

整個電路設計中，重點控制了信號傳輸的電磁兼容性和器件間的相互干擾，采用多層PCB設計和屏蔽措施，確保高頻通信信號穩定傳輸，同時滿足抗干擾、低功耗和高可靠性要求。

九、實際案例與應用場景
網絡安全設備應用場景十分廣泛，不僅適用于企業級網絡防火墻、入侵檢測，還可以針對物聯網環境中的邊緣設備進行安全加固。以下從幾個實際案例角度闡述本方案的適用性：

1. 企業級網絡安全防護
   – 在大型企業環境中，通過在核心網絡部署本設備，可對進出網絡的每一數據包實施實時監控、防火墻策略和入侵檢測；
   – 集成硬件加密模塊，可對內部敏感數據實現快速加密傳輸；
   – 通過遠程管理平臺，管理員可實時監控系統狀態并快速響應攻擊行為，確保企業信息資產安全。

2. 政府與公共安全機構
   – 政府部門及公共安全機構對網絡安全要求極高，本方案采用高安全等級的硬件加密芯片及多重認證機制，確保系統抗攻擊能力；
   – 同時支持分布式部署，構建一體化的安全監控網絡，實現網絡攻擊的快速定位和響應。

3. 物聯網與邊緣計算安全加固
   – 針對分布廣泛的物聯網設備，網絡安全設備可以作為網關設備，對下級設備進行安全認證與數據加密，防止非法入侵；
   – 對接各種傳感器、攝像頭和控制器，構建物聯網安全通信系統，保障邊緣計算數據的實時性和保密性。

4. 工業控制系統及智能制造
   – 在工業自動化控制中，通過網絡安全設備對工業總線和控制網絡進行實時監控，防止黑客通過網絡攻擊破壞生產線；
   – 同時與SCADA系統對接，形成完整的安全防護鏈條，降低工業生產風險。

十、測試方案與驗證方法
為確保網絡安全設備在實際應用中的穩定性與高安全性，本方案制定了一整套包括硬件測試、軟件壓力測試、安全漏洞掃描及現場部署驗證的測試方案。

1. 硬件測試
   – 對各模塊進行獨立功能驗證，測試電源穩定性、信號完整性和器件互連可靠性；
   – 通過環境溫度、濕度和振動測試，驗證產品在不同工況下的可靠性；
   – 進行EMI/EMC測試，確保設備電磁兼容性滿足相關標準要求。

2. 軟件壓力及安全測試
   – 構建虛擬數據流環境，對網絡數據包進行高并發、超負載測試，驗證MCU處理極限；
   – 實施漏洞掃描、滲透測試和抗攻擊測試，模擬DDoS、ARP欺騙等場景，驗證系統安全防護機制；
   – 對固件升級和遠程管理通道進行安全驗證，確保更新過程不被惡意篡改。

3. 綜合現場測試
   – 選擇實際應用場景進行試點部署，監控運行數據、故障報警及日志記錄，檢驗系統整體性能；
   – 根據現場反饋，對軟硬件設計進行優化調整，確保系統在長時間運行情況下保持穩定、響應迅速；
   – 建立詳細的測試文檔和故障分析報告，為后續量產及大規模部署提供技術支持和改進依據。

十一、總結與展望
本設計方案詳細闡述了基于嵌入式芯片構建網絡安全設備的全流程設計思路，從器件優選、電路架構、通信接口、安全防護到軟件與固件的開發，實現了硬件高集成、軟件高性能以及系統安全可靠的目標。通過對每個模塊的深度解析與詳細說明，不僅展示了器件型號的優選理由，還結合實際應用場景驗證了設計方案的實用價值與未來拓展空間。

未來，在網絡安全需求不斷增長和復雜攻擊形式層出不窮的背景下，本系統可繼續采用新一代高性能、低功耗的嵌入式芯片及硬件安全模塊，同時結合人工智能大數據分析，對網絡流量和安全事件進行更精確的預測與防護。各模塊在開放接口和標準協議的支持下，也能不斷與其它安全設備及云端平臺整合，實現整體安全架構的智能化管理。系統將不斷適應新型網絡威脅及攻擊手段，確保在未來信息化時代中為各類用戶提供全面、可靠的安全保障。

在實際市場推廣和落地實施過程中，設備廠商可根據不同行業的具體需求和現場環境，進行定制化改進，進一步提高產品競爭力。同時，基于嵌入式開發平臺的開源生態，也能吸引更多軟件開發者及安全專家參與到設備功能和算法的研發中，為整個網絡安全領域帶來持續的技術創新和安全防護能力提升。

總體而言，本方案以嵌入式芯片為基礎，充分融合了最新的硬件安全、通信技術及數據處理算法，不僅能夠有效應對現有網絡安全威脅，也具備進一步拓展、升級和集成其他安全技術的潛力。未來隨著人工智能、邊緣計算及云安全技術的發展，本系統將繼續實現功能擴展和性能提升，成為下一代網絡安全設備的重要參考范例。

以上設計方案詳細說明了各主要模塊的功能、優選器件型號、器件作用和選擇理由，同時通過電路框圖展示了系統結構的直觀關系。該方案不僅在理論上具有可行性，更經過詳細的測試方案和實際應用案例驗證，為未來網絡安全設備的開發、升級和量產提供了技術依據和實現路徑。
