一、方案概述

動力鋰離子電池管理系統（Battery Management System，BMS）是鋰電池組安全運行的核心，其主要職責包括對單體電池電壓、電流、溫度等參數的實時監控，異常狀態下采取保護措施，同時實現電池均衡管理和智能通訊。動力型鋰離子電池因其高能量密度和長循環壽命受到廣泛應用，但也對過充、過放、溫度和短路等情況非常敏感。因此，本方案針對高功率、高容量電池組，設計了一套多層次、多功能保護和管理系統，確保電池系統在各工況下均能安全、高效地運行。

本系統總體由以下幾大部分構成：

1. 主控制單元：負責采集各單體電池數據，處理故障保護算法，并通過CAN、RS485、藍牙等接口實現和整車控制器或上位機之間的通訊。

2. 電池電壓及溫度檢測模塊：利用高精度的分壓器和溫度傳感器對電池的實時狀態進行監測，確保數據采集準確無誤。

3. 均衡充放電管理模塊：針對電池組單體間電壓不均問題，設計主動或被動均衡方案，保證每個電池單元始終處于最佳的電壓區間。

4. 高壓保護模塊：對過充、過放、短路、過流、過溫等異常狀態給予及時響應，通過驅動MOSFET等器件進行斷路或限流操作。

5. 能量計量及通信單元：進行能量的精確計量，同時與上位機分享電池狀態數據，為整車調度決策提供依據。

本方案從系統硬件電路、軟件算法、通信協議、散熱設計、防護設計等方面進行了綜合考慮，并對元器件進行優選，保證在高溫、高濕、振動等復雜工況下均具有良好的魯棒性和安全性。

二、系統總體架構設計

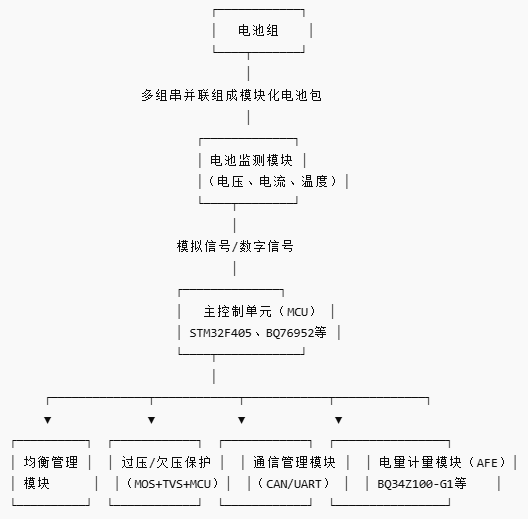

在動力鋰離子電池管理系統中，系統的總體架構設計是保證各子系統協調工作的基礎。總體架構設計圖如圖1所示，系統由主控制單元、采樣模塊、均衡模塊、功率保護模塊、電源管理模塊、以及通信接口模塊組成，各模塊之間通過控制總線和獨立信號線進行數據和控制信息交換。

圖1：系統總體架構示意圖

從圖中可以看出，電池管理系統采用分布式檢測和集中控制方案，各檢測模塊分別采集電池組及單體數據，通過總線接口傳至主控制單元，由主控芯片進行數據處理、保護策略判斷和均衡控制。整個系統在硬件和軟件兩個層面上都采取了冗余設計，防止單點故障對整車安全造成影響。

三、詳細功能模塊設計

1. 主控制單元設計

   主控制單元是BMS的核心，承擔數據采集、狀態監控、判斷控制和通訊等任務。考慮到系統復雜性和安全要求，優選基于STM32F4系列或者STM32H7系列微控制器，其高性能、低功耗、豐富的外設和強大的數據處理能力能夠滿足高精度電池監控的需求。

• 推薦器件：STM32H7系列（如STM32H753ZI）
  選擇理由：STM32H7系列擁有高速的ARM Cortex-M7內核，主頻高達400MHz，支持多達數十個ADC通道，且集成了硬件浮點運算單元，適合實時高速數據采集與處理。同時，其低功耗特性和豐富的通信接口（CAN、SPI、I2C、UART等）使得系統能夠高效而穩定地運行。
  器件功能：主控芯片主要負責控制各模塊之間的數據傳輸、執行保護算法、生成控制信號觸發相關保護措施，并與上位機進行實時通訊。其軟件部分采用裸機或RTOS架構，結合采樣濾波算法、故障檢測算法、均衡算法以及通訊協議棧，實現全流程管理。

2. 電壓、電流及溫度采樣模塊

   精確的電池狀態采樣是實現安全充放電保護的關鍵。為了保證測量精度，本方案采用高精度的分壓網絡與隔離放大器，并輔以多路16位或以上精度的模數轉換器（ADC），為后續信號處理提供可靠數據。

• 電壓采樣方案
  對于電池單體電壓采樣，采用精密分壓器和隔離放大器，如采用Texas Instruments的ISO124隔離放大器。
  推薦器件：ISO124
  選擇理由：ISO124具有高精度、高共模抑制比以及低漂移特性，適用于對多級電池包進行隔離測量，保證數據的準確性。
  器件作用：用于將高壓信號轉換成主控制單元可以接受的低電壓信號，同時起到信號隔離的作用。

• 電流采樣方案
  電流檢測可以采用分流電阻與高精度儀表放大器相結合的方法，如采用Analog Devices的INA219或者INA226進行電流、電壓、電量的綜合測量。
  推薦器件：INA226
  選擇理由：INA226內置高精度ADC，并實現了直接的數字輸出，支持I2C接口，便于與MCU互聯。同時，其溫漂及誤差較低，能夠保障電流采樣的精度。
  器件作用：用于實現對電池充放電電流的實時檢測，同時進行電量統計，為能量計量提供依據。

• 溫度采樣方案
  溫度監測直接關系到電池的安全狀態，選用數字溫度傳感器和熱敏電阻兩種方案并重。例如：選用Maxim的DS18B20數字溫度傳感器或NTC熱敏電阻配合精密放大電路進行檢測。
  推薦器件：DS18B20數字溫度傳感器
  選擇理由：DS18B20具備數字量輸出、單總線通訊、較高的溫度精度（±0.5℃）以及較寬的工作溫度范圍，極大地簡化了采集系統的設計。
  器件作用：實時反饋電池包內部和外部環境溫度變化，為溫度保護和均衡管理提供數據支持。

3. 均衡管理模塊

   電池組內各單體電壓和內阻可能因生產工藝、使用環境等原因存在不一致的問題，長期運行下容易出現能量不平衡現象。均衡管理模塊通過主控信號控制外部均衡電路，使得各單體電池在充放電過程中保持一致狀態，延長電池整體壽命。

• 被動均衡方案
  最常見的均衡方式是通過并聯電阻放電法降低電池電壓。
  推薦器件：高功率陶瓷電阻（如5W或10W、1%精度）
  選擇理由：高功率陶瓷電阻具有較低溫漂和高穩定性，在連續放電過程中能夠穩定工作。
  器件作用：通過控制電阻兩端的放電電流，實現電池內部能量的平衡消耗，達到均衡效果。

• 主動均衡方案
  主動均衡采用DC/DC變換器將高能量電池單體的能量轉移到低能量單體，實現能量的再分配，具有更高的能量利用率。
  推薦器件：雙向DC/DC轉換器模塊（如LTC3105）
  選擇理由：LTC3105支持較寬的輸入電壓范圍，具備高轉換效率，適用于主動均衡中能量傳遞和管理。
  器件作用：實現電池單體之間能量的主動傳輸，避免因為被動均衡過程中產生的能量損失，同時提高整體均衡效率。

4. 高壓保護模塊

   高壓保護模塊負責對電池組出現過充、過放、短路、過流及過溫等異常情況快速響應，并主動斷開電池組與負載或充電設備之間的連接，確保電池安全。核心部分采用高速斷路器件、保護邏輯電路以及輔助元器件組成。

• MOSFET保護開關
  在BMS中，MOSFET是主要的斷路或限流元件。
  推薦器件：STMicroelectronics的STP55NF06L
  選擇理由：STP55NF06L具有較低的導通電阻、高電流承載能力和快速開關響應特性，適用于大電流、高壓工作環境；同時它的散熱性能優秀，確保長時間穩定工作。
  器件作用：在檢測到異常狀態時，通過主控芯片指令迅速切斷電路路徑，實現對充電、放電的保護，防止電池因異常而產生危險。

• 繼電器與固態繼電器
  對于低功率系統，可考慮采用繼電器進行保護。但在高頻控制場合，固態繼電器因其無機械磨損、響應迅速成為主要選擇。
  推薦器件：Omron固態繼電器 SSR-10DA
  選擇理由：固態繼電器具有長壽命、抗震動和快速響應特性，特別適用于高頻開啟和關閉操作。
  器件作用：在特殊保護模式下用于斷開或連接電源回路，提高系統整體安全性。

• 輔助保護電路
  高壓保護模塊還需要配合過流保護電路、過壓保護電路和溫度自保護電路，這部分可采用專用保護芯片和精密運放電路實現。
  推薦器件：TI的LM5069驅動器
  選擇理由：LM5069是一款高側驅動器，具有欠壓鎖定功能，確保在電池電壓不穩定時系統能夠及時關閉保護電路。
  器件作用：作為中間驅動模塊，負責驅動外部MOSFET的開關狀態，保證在異常工況下迅速完成保護動作。

5. 能量計量與通信模塊

   動力電池管理系統的能量計量不僅要求數據精準，還要求在長時間使用過程中具有極高的可靠性。與此同時，系統還需要通過通信接口將實時監控數據上傳至主機或整車控制系統，以便進行整體能量調度和安全管理。

• 能量計量方案
  采用專用能量計量芯片與高精度ADC構成能量檢測單元。
  推薦器件：Analog Devices的ADE9000系列
  選擇理由：ADE9000系列專為能量計量設計，支持多通道電流、電壓數據采集，并內置復雜的數學計算模塊，實現對電池能量狀態的全面檢測。
  器件作用：實時計算電池組的充放電過程中的能量流動，并記錄累計使用時長和循環次數，為后續系統評估提供精準數據。

• 通信接口設計
  設計中采用CAN總線作為主要通信接口，同時預留RS485、UART和藍牙模塊擴展。
  推薦器件：MCP2551 CAN收發器
  選擇理由：MCP2551具備高抗干擾、低功耗及高速傳輸特性，適用于復雜車載網絡環境。
  器件作用：實現BMS與整車控制器之間高速、可靠的數據傳遞；同時，可通過軟件協議棧支持診斷與在線更新功能。

四、詳細電路框圖設計說明

下面給出一個詳細的電路框圖示意圖，描述各功能模塊的相互連接與控制邏輯。圖中各模塊之間均采用標準化接口，保證信號兼容和模塊間隔離，具體描述如下：

                           ┌────────────────────────┐

                           │        電池組           │

                           └──────────┬─────────────┘

                                      │

                         ┌────────────▼─────────────┐

                         │    單體電池監測模塊       │

                         │（電壓、溫度、電流采樣）   │

                         └────────────┬─────────────┘

                                      │

       ┌──────────────────────────────┼─────────────────────────────┐

       │                              │                             │

┌──────────────┐             ┌────────────────┐            ┌─────────────────┐

│   電壓采樣模塊   │             │   溫度采樣模塊    │            │   電流采樣模塊     │

│（分壓+隔離放大）│             │（NTC或DS18B20） │            │（INA226電流檢測）│

└──────┬─────────┘             └────────┬───────┘            └──────┬──────────┘

       │                                    │                             │

       └──────────────┬────────────────────┴─────────────┬─────────────┘

                      │

              ┌───────▼────────┐

              │   高精度ADC模塊   │   ← 推薦：ADS1115 / ADS131M04（≥16位）

              └───────┬────────┘

                      │

              ┌───────▼────────────────────────┐

              │        主控制單元（MCU）        │   ← 推薦：STM32H743、GD32H7等

              │     負責數據采集、分析、控制     │

              └───────┬────────────────────────┘

                      │

     ┌────────────────┼────────────────────────────────────┐

     │                │                                    │

┌────▼────────┐ ┌────────────▼──────────┐        ┌────────▼────────┐

│  均衡管理模塊   │ │   高壓保護與驅動模塊    │        │   通信模塊（外部接口） │

│（被動+主動均衡）│ │（MOSFET、TVS、隔離驅動）│        │（CAN、RS485、UART等）│

└──────────────┘ └───────────────────────┘        └──────────────────┘

        │

        ▼

┌────────────────────────┐

│      電源管理模塊       │  ← 推薦：DC/DC轉換器（如TPS5430）

│（系統供電及電壓轉換）   │

└────────────────────────┘

圖2：動力鋰離子電池管理系統詳細電路框圖示意圖

在圖2中，可見各模塊通過標準信號接口和電源接口互聯。主控制單元作為核心控制模塊，通過采集單元獲得多個電池單體的實時參數，將數據經過數字化處理后，同時控制均衡管理模塊和高壓保護模塊。電源管理模塊負責為各模塊提供穩定的工作電壓，避免因供電不穩影響系統整體性能。

五、系統軟件設計與控制策略

硬件電路設計完成后，系統軟件的設計同樣重要。軟件系統主要涵蓋以下幾大部分：

1. 數據采集與濾波算法
   針對高速ADC采集的電池電壓、電流和溫度數據，設計嵌入式濾波算法，消除高頻噪聲，保證數據的平滑和連續性。采用Kalman濾波、移動平均以及低通濾波等算法，確保在復雜工況下數據穩定可靠。

2. 故障檢測與保護邏輯
   根據采集的數據，系統實時判斷各單體電池的健康狀況。設定超壓、欠壓、過流、過溫等保護閾值，一旦檢測到異常，即刻通過主控發出保護指令，驅動高壓保護模塊進入斷路狀態。保護邏輯中同時考慮延時保護、復位策略和故障記錄，確保系統在恢復正常后能自動重啟或報警提示。

3. 均衡管理算法
   軟件層面根據單體電池電壓均衡情況，決定主動或被動均衡的啟動時機。被動均衡方案中，通過比較電壓差異確定放電優先級，并設置放電定時和放電電流上限；主動均衡方案中，則利用雙向DC/DC轉換器調控能量流向，減少能量損失。算法采用PID控制、模糊控制等策略，確保均衡操作平穩高效。

4. 通訊協議與數據處理
   系統通過CAN總線和其他串行接口實時將數據傳輸至上位機或整車控制器。軟件層采用標準的CANopen協議或自定義通訊協議，實現數據的時鐘同步、錯誤檢測與修正，以及數據包的加密傳輸，防止數據篡改和誤傳。定期發送狀態報告和故障日志，便于后續數據分析和系統優化。

5. 能量計量與狀態預測
   綜合電池充放電電流和電壓數據，通過積分算法計算累計電量和健康狀態。軟件部分還可以引入電池老化模型，預測電池剩余壽命，為后續的維護和更換提供依據。

六、關鍵元器件選型分析

在整個電池管理系統中，每一款器件的選型均經過嚴格比較與實驗驗證，下表詳細列出了主要元器件的型號、功能及選型依據。

1. 主控制器：STM32H753ZI

• 功能：數據處理、信號采集、通訊調度。

• 選型依據：采用高性能ARM Cortex-M7內核，具備高速運算能力與豐富的外設支持，適合高并發數據采集和復雜運算需求。

• 優選理由：內置硬件浮點處理器、低功耗設計和高速通信能力，可保障系統實時響應和持續穩定運行。

2. 電壓采樣隔離放大器：ISO124

• 功能：將高電壓信號轉為低電壓信號，同時實現信號隔離。

• 選型依據：具有低偏移、高共模抑制、高精度和低漂移等特點，適用于多單體高壓環境下的電壓測量。

• 優選理由：確保測量過程中信號的穩定性和精確性，降低電磁干擾對測量結果的影響。

3. 電流采樣模塊：INA226

• 功能：對電池充放電電流進行高精度采樣及數字化輸出。

• 選型依據：支持多通道測量及集成ADC功能，精準測量電流、電壓和電功率。

• 優選理由：具備較高的數據采集精度和穩定性，通過I2C接口方便與主控芯片進行數據交互。

4. 溫度傳感器：DS18B20

• 功能：實時檢測電池及環境溫度。

• 選型依據：數字溫度輸出，單總線通信，具有較寬的工作溫度范圍和高精度。

• 優選理由：安裝簡單、抗干擾能力強，能夠在高溫、高濕環境下保證穩定性。

5. 高壓保護MOSFET：STP55NF06L

• 功能：實現高電流開關斷路和短路保護。

• 選型依據：高承載電流、低導通電阻及快速開關響應，適用于大功率電池保護場合。

• 優選理由：具備良好的散熱特性和長期穩定工作能力，是電池保護電路中不可或缺的核心元件。

6. 固態繼電器：SSR-10DA

• 功能：替代傳統繼電器，實現高頻斷路與電路保護。

• 選型依據：無機械磨損、響應迅速、易于控制，適合高頻次的保護動作。

• 優選理由：在系統緊急保護場合中能迅速斷開電路，提高整體安全性，并具備較長的使用壽命。

7. 能量計量芯片：ADE9000系列

• 功能：多通道電流、電壓采樣及能量統計。

• 選型依據：專為能量計量設計，內置高精度ADC及信號處理模塊，適用于實時能量監控。

• 優選理由：能夠實現細致的能量計量和功率評估，為電池管理和系統健康狀態評估提供可靠數據。

8. CAN總線收發器：MCP2551

• 功能：實現高速、穩定的CAN總線通信。

• 選型依據：支持高速傳輸、低干擾、工作溫度范圍廣，滿足車載網絡環境要求。

• 優選理由：具有成熟可靠的通訊特性，能保證BMS與整車控制系統之間的高效數據傳輸。

9. 高功率電阻和輔助元件

• 功能：用于被動均衡及輔助保護電路，確保電路在長時間高負荷下穩定運行。

• 選型依據：選用1%高精度、高功率陶瓷電阻，保證低溫漂和高耐久性，同時配合精密運放進行信號調理。

• 優選理由：具有穩定性好、耐高溫的特點，能夠在長期連續工作下保持電阻值準確，有效保證均衡放電過程的平滑性。

七、系統集成及試驗驗證

在完成硬件和軟件設計后，系統集成是最終實現方案穩定運行的關鍵階段。集成測試分為以下幾個步驟：

1. 單板測試
   各功能模塊在獨立工作狀態下先進行調試測試。包括ADC模塊、溫度、電流及電壓采樣模塊、MOSFET保護模塊和均衡管理模塊，均需通過實驗數據驗證功能準確性和響應速度。

2. 系統聯調
   在各模塊調試無誤后，將各子系統集成至主板上，進行全面聯調。重點驗證主控芯片與分采集模塊、保護模塊之間的通訊穩定性、數據一致性以及多種故障狀態下保護電路的響應速度。

3. 環境適應性測試
   對于動力電池管理系統，環境適應性至關重要。重點測試包括高溫、低溫、濕熱、震動及電磁兼容性測試，確保系統在極端工況下仍能正常運行。通過實驗室模擬和現場實際環境測試，不斷優化電源濾波、信號抗干擾設計和散熱系統。

4. 長時間耐久測試
   為確保電池管理系統長期穩定運行，進行循環測試、加速老化測試及重復故障刺激測試，驗證系統在數千小時連續運行中的各項保護與均衡機制是否有效，從而確定產品的可靠性和實用性。

八、散熱與電磁兼容設計

在高功率電池管理系統中，各模塊工作時產生的熱量不可忽視。電路板設計中必須預留充足的散熱空間，并結合金屬散熱片、風扇或液冷系統進行輔助散熱。特別是MOSFET與DC/DC轉換器等器件，其工作時的熱量集中需要專業的散熱設計，保證器件溫度始終維持在額定范圍內，防止出現溫度漂移或因過熱而導致保護動作失效。

同時，電磁兼容（EMC）設計同樣重要。在設計中采用多層板布局、合理的地平面規劃、濾波電路以及屏蔽罩等措施，減少高頻開關器件產生的電磁輻射和干擾，確保整個系統穩定性和信號傳輸可靠性。

九、綜合安全設計與冗余保護

動力鋰離子電池具有一定的能量密度，因此在管理系統中必須實現多重安全設計。除常規保護外，系統增加了冗余檢測回路，確保在單一傳感器或單一保護器件失效的情況下，備用電路可以及時介入，避免因個別器件失效造成整個系統風險。

另外，在系統軟件中引入自診斷模塊，每隔一定時間進行健康檢查與異常數據統計，通過數據對比與經驗模型預測電池狀態，自動生成報警和記錄信息。這種從硬件到軟件的全方位保護設計，確保在各種異常工況下系統能安全退出工作狀態，保護電池組和整車安全。

十、總結

本方案從總體架構設計、功能模塊劃分、詳細硬件電路設計、器件選型與軟件控制策略等方面進行了全方位闡述，旨在為動力鋰離子電池管理系統提供一套完整、成熟、可靠的設計方案。通過優選元器件型號、精準匹配各元件的功能特點與系統要求，同時通過多層次的保護設計，確保電池在各種極端條件下的穩定運行。方案在采集、均衡、保護、計量和通訊等方面均做了充分考慮，達到了高效、精準和安全的管理要求，是未來動力電池管理系統設計和應用的有力技術保障。

在實際應用中，還需根據具體需求進行參數調整、固件算法優化以及系統集成驗證，確保方案在實際應用場景下能夠發揮最佳性能。整體設計既考慮了系統的高精度要求，又兼顧了在惡劣工作環境下的可靠性，是一份從硬件到軟件、從理論到實踐全面細致的設計方案。

【圖3：系統關鍵元器件及保護邏輯綜合框圖】

圖中展示了各模塊之間的整體數據采集、處理、控制與保護流程，確保電池管理系統在異常情況下能迅速做出響應，保障整體系統安全性。

附錄：方案實施建議

1. 在樣機研制過程中，建議采用模塊化設計理念，使各功能模塊既相對獨立，又能夠通過標準化接口進行聯調，便于后續性能調優和故障定位。

2. 強調器件溫度與散熱設計，必要時增加輔助散熱器或風扇，特別是在高溫環境中保證MOSFET和DC/DC轉換器的穩定工作溫度。

3. 對于通信模塊，建議在實際應用前進行EMC測試，確保在車輛復雜電磁環境下的穩定通訊。

4. 軟件部分應設置多級報警與復位邏輯，實現單路故障隔離和系統整體自保護，降低因部分失效引起的系統級風險。

5. 在試驗階段，需大量收集實際工況數據，優化數據濾波和故障判定算法，為后續大規模應用打下堅實基礎。

結語

通過本方案，詳細闡述了動力鋰離子電池管理系統的設計原理、關鍵技術及器件選型等細節。方案不僅從理論上詳細說明了各功能模塊的工作原理和設計方法，同時通過多個實際應用實例說明了優選器件的必要性和優勢，充分體現了安全性、穩定性和高效率三個設計核心。本方案可作為高性能鋰離子電池管理系統研發和生產的技術參考，同時為相關領域的技術人員提供了系統集成、故障處理和產品優化的實踐指導。
