蜂窩通信模塊的分類

　　蜂窩通信模塊是實現移動通信功能的關鍵組件，廣泛應用于手機、物聯網設備、車載通信系統等領域。根據不同的標準和技術特點，蜂窩通信模塊可以分為多種類型。以下是幾種常見的分類方式：

　　按通信標準分類：

　　2G模塊：基于GSM（全球移動通信系統）或CDMA（碼分多址）技術，主要用于語音通話和低速數據傳輸。2G模塊在早期的手機和一些低功耗物聯網設備中較為常見。

　　3G模塊：基于WCDMA（寬帶碼分多址）、CDMA2000或TD-SCDMA（時分同步碼分多址）技術，支持更高的數據傳輸速率，適用于視頻通話、移動互聯網等應用。3G模塊在智能手機和一些需要中等數據傳輸速率的物聯網設備中較為常見。

　　4G模塊：基于LTE（長期演進）技術，支持更高的數據傳輸速率和更低的延遲，適用于高清視頻流、在線游戲等高帶寬應用。4G模塊在現代智能手機和大多數物聯網設備中廣泛使用。

　　5G模塊：基于5G NR（新無線電）技術，支持極高的數據傳輸速率、超低的延遲和大規模的設備連接，適用于虛擬現實、自動駕駛、智慧城市等前沿應用。5G模塊正在逐漸成為市場的主流。

　　按應用場景分類：

　　移動設備模塊：專為智能手機、平板電腦等移動設備設計，支持高速數據傳輸和多媒體應用。這類模塊通常體積小巧、功耗低，能夠適應移動設備的嚴格要求。

　　固定或移動應用模塊：適用于智能家居、智能交通、工業自動化等場景，支持穩定的數據傳輸和遠程控制。這類模塊通常具有更強的環境適應能力和更長的使用壽命。

　　按通信技術分類：

　　NB-IoT模塊：基于窄帶物聯網技術，具有低功耗、廣覆蓋的特點，特別適用于低速率、長距離的物聯網應用，如智能表計、環境監測等。

　　eMTC模塊：基于增強型機器類型通信技術，結合了NB-IoT和4G LTE技術的優點，適用于對延遲和可靠性要求較高的物聯網應用，如智能電網、遠程醫療等。

　　按功能分類：

　　單模模塊：僅支持一種通信標準，如僅支持GSM或LTE。

　　多模模塊：支持多種通信標準，如同時支持GSM、WCDMA和LTE，能夠適應不同的網絡環境和應用需求。

　　按封裝形式分類：

　　標準封裝模塊：采用常見的封裝形式，如LGA（低輪廓陣列）、QFN（四方扁平無引腳）等，便于集成到各種設備中。

　　定制封裝模塊：根據特定應用需求進行定制，具有更高的集成度和更好的性能。

　　蜂窩通信模塊的分類不僅反映了技術的發展和應用的多樣化，也為不同場景下的通信需求提供了靈活的選擇。隨著物聯網和5G技術的不斷進步，蜂窩通信模塊將在更多領域發揮重要作用，推動技術進步和產業發展。

　　蜂窩通信模塊的工作原理

　　蜂窩通信模塊是一種用于實現移動通信功能的電子設備，廣泛應用于手機、物聯網設備、車聯網等領域。其工作原理基于蜂窩網絡技術，通過與無線基站進行通信，實現數據的傳輸和接收。以下是蜂窩通信模塊的基本工作原理：

　　基站與蜂窩網絡：蜂窩網絡由一系列基站組成，每個基站覆蓋一定的區域，稱為蜂窩。每個蜂窩內都有一組頻段，用于通信。蜂窩通信模塊通過無線信號與最近的基站進行通信，這些信號可以是語音、數據或短信等。

　　信號傳輸：當蜂窩通信模塊需要進行通信時，它會通過無線信號與最近的基站進行通信。這些信號可以是語音、數據或短信等。模塊內部的無線通信模塊負責將用戶的數據轉換為無線信號并傳輸給基站，同時接收來自基站的信號并將其轉換為可讀的數據。

　　頻率分配：蜂窩網絡內的頻段會被分配給多個用戶，以實現同時通信。這是通過將頻段劃分為時間片（時分復用）或不同的頻率（頻分復用）來實現的。蜂窩通信模塊需要在指定的頻段內進行通信，以避免干擾和確保通信質量。

　　調制與解調：發送方使用調制技術將數字信號轉換為適合無線傳輸的模擬信號。接收方在基站處使用解調技術將模擬信號轉換回數字信號。蜂窩通信模塊內部集成了調制解調器，用于處理這些信號轉換。

　　數據傳輸：一旦通信建立，數據以數字信號的形式在用戶設備和基站之間傳輸。這些數據可以是語音通話、互聯網數據、短信等。蜂窩通信模塊通過內置的處理器和存儲器處理這些數據，并通過無線通信模塊進行傳輸。

　　路由與傳遞：基站將數據從發送方路由到接收方，同時將數據傳遞到其他網絡設備，如互聯網或電話網絡。蜂窩通信模塊通過與基站的通信，實現數據的路由和傳遞。

　　漫游：如果蜂窩通信模塊移動到不同的蜂窩區域，通信將在相鄰基站之間進行切換，以保持連接穩定。這個過程稱為漫游。蜂窩通信模塊需要支持漫游功能，以便在不同區域之間無縫切換。

　　安全與加密：蜂窩通信在傳輸過程中使用加密技術來保護用戶的隱私和數據安全。蜂窩通信模塊內置了加密算法，用于對傳輸的數據進行加密和解密，確保通信的安全性。

　　蜂窩通信模塊通過與基站和蜂窩網絡之間的通信，以及信號調制、數據傳輸和安全措施等步驟，實現了移動通信的功能。不同的移動通信技術可能在細節上有所不同，但以上概述了蜂窩通信模塊的基本工作原理。蜂窩通信模塊的應用領域包括移動通信、物聯網、車聯網等，為各種移動設備提供了可靠的通信支持。

　　蜂窩通信模塊的作用

　　蜂窩通信模塊是一種關鍵的電子組件，它在現代通信和物聯網（IoT）系統中扮演著至關重要的角色。蜂窩通信模塊的主要作用是實現設備之間的數據傳輸和通信，特別是在沒有有線連接的情況下，通過無線蜂窩網絡實現遠程通信。

　　蜂窩通信模塊是物聯網終端的核心組件之一。它集成了基帶芯片、存儲器、功放器件等關鍵部件，并提供了標準的接口功能模塊。這些模塊使得各種終端設備可以通過無線網絡實現通信功能，從而實現端到端或端到后臺服務器的數據交互。這種數據傳輸功能是物聯網系統的基礎，使得設備能夠相互通信、共享數據，并通過云端管理平臺進行遠程監控和控制。

　　蜂窩通信模塊在多個領域發揮著重要作用。在工業自動化領域，它可以實現工業設備之間的數據傳輸和控制，提高生產效率和質量。在電力系統領域，蜂窩通信模塊可以實現電力設備的遠程監控和控制，提高電力系統的可靠性和安全性。在安防監控領域，它可以實現監控設備和控制中心之間的數據傳輸和通信，提高安防系統的監控效率和質量。在智能家居領域，蜂窩通信模塊可以實現智能家居設備之間的數據傳輸和通信，提高家居生活的便利性和舒適性。在醫療設備領域，它可以實現醫療設備之間的數據傳輸和通信，提高醫療設備的診斷和治療效率。在交通工具領域，蜂窩通信模塊可以實現車輛之間的通信，提高交通的安全性和效率。

　　蜂窩通信模塊還具有多種分類方式。按通信接口分類，可以分為串口通信模塊、以太網通信模塊、WIFI通信模塊、藍牙通信模塊、4G/5G通信模塊等。按傳輸方式分類，可以分為有線通信模塊和無線通信模塊。按通信協議分類，可以分為多種不同的通信協議，如RS232、RS485、CAN、ZigBee等。按應用場景分類，可以分為工業級通信模塊和民用級通信模塊。這些不同的分類方式使得蜂窩通信模塊能夠適應各種不同的應用場景和需求。

　　蜂窩通信模塊是現代通信和物聯網系統中不可或缺的關鍵組件。它不僅實現了設備之間的數據傳輸和通信，還提高了系統的智能化和自動化水平，為人們的生活帶來了無限便利和樂趣。隨著物聯網技術的不斷發展，蜂窩通信模塊的應用前景將更加廣闊，為各行各業帶來更多的創新和變革。

　　蜂窩通信模塊的特點

　　蜂窩通信模塊是物聯網（IoT）生態系統中的核心組件，它將基帶芯片、存儲器、功放器件等關鍵組件集成在一塊線路板上，并通過標準接口提供功能模塊，使得各類終端設備能夠實現通信功能。以下是蜂窩通信模塊的主要特點：

　　集成化設計：蜂窩通信模塊將多種通信芯片和組件集成在一起，包括基帶處理芯片、射頻模塊、存儲器和電源管理單元等。這種高度集成的設計不僅減少了終端設備的體積和重量，還簡化了設備的設計和制造過程。

　　支持多種通信協議：蜂窩通信模塊能夠支持多種無線通信協議，如2G、3G、4G、5G和LPWA（低功耗廣域網）等。這使得模塊能夠適應不同的應用場景和需求，從低功耗、低帶寬的傳感器網絡到高帶寬、低延遲的實時通信應用。

　　低功耗：為了適應物聯網設備長時間運行的需求，蜂窩通信模塊通常采用低功耗設計。這不僅延長了設備的電池壽命，還降低了設備的維護成本，使得物聯網設備能夠在偏遠或難以更換電池的環境中長期運行。

　　高可靠性：蜂窩通信模塊通常具有較高的可靠性和穩定性，能夠在各種惡劣的環境條件下正常工作。這包括高溫、低溫、潮濕、振動等環境條件，確保了物聯網設備在各種應用場景中的穩定運行。

　　易于集成：蜂窩通信模塊通常提供標準的接口和開發工具，使得開發者能夠輕松地將模塊集成到各種終端設備中。這包括提供豐富的軟件開發工具包（SDK）、應用編程接口（API）和示例代碼，降低了開發難度和成本。

　　安全性：蜂窩通信模塊通常內置了多種安全機制，如加密、認證和訪問控制等，確保了數據傳輸的安全性和隱私性。這對于物聯網應用尤為重要，特別是在涉及敏感數據和關鍵基礎設施的應用中。

　　可擴展性：蜂窩通信模塊通常具有良好的可擴展性，可以根據不同的應用場景和需求進行定制和擴展。這包括支持不同的頻段、增加額外的功能模塊（如GPS定位、藍牙連接等）以及提供靈活的軟件配置選項。

　　全球適用性：蜂窩通信模塊通常支持全球范圍內的頻段和通信標準，使得物聯網設備能夠在不同的國家和地區正常工作。這為物聯網設備的全球化部署提供了便利，滿足了跨國企業和全球市場的需求。

　　蜂窩通信模塊作為物聯網的核心部件，其集成化設計、多種通信協議支持、低功耗、高可靠性、易于集成、安全性、可擴展性和全球適用性等特點，使其在物聯網應用中發揮著至關重要的作用。隨著5G、人工智能等技術的快速發展，蜂窩通信模塊的市場需求將持續增長，技術也將不斷進步，為物聯網的廣泛應用奠定堅實的基礎。

　　蜂窩通信模塊的應用

　　蜂窩通信模塊作為物聯網技術的重要組成部分，承擔著連接海量終端設備、實現數據傳輸的關鍵作用。其應用范圍廣泛，涵蓋了智慧城市、智能制造、智能家居、車聯網、醫療健康、農業、能源等多個領域。

　　在智慧城市領域，蜂窩通信模塊被廣泛應用于交通管理、環境監測、公共安全等方面。例如，通過安裝在交通信號燈、路燈等設施上的蜂窩通信模塊，可以實現對城市交通流量的實時監測和智能調度，提高交通效率；在環境監測方面，蜂窩通信模塊可以將空氣質量、水質等環境數據實時傳輸到云端，為城市管理者提供決策依據。

　　在智能制造領域，蜂窩通信模塊主要用于設備遠程監控、數據采集與分析等。通過在工業設備上安裝蜂窩通信模塊，可以實現對設備運行狀態的實時監控，及時發現并解決設備故障，提高生產效率。同時，通過對采集到的數據進行分析，可以優化生產流程，降低能耗，提高產品質量。

　　在智能家居領域，蜂窩通信模塊被廣泛應用于智能家電、安防設備等。例如，通過安裝在智能空調、智能冰箱等家電上的蜂窩通信模塊，可以實現遠程控制和智能管理，提高生活便利性；在安防設備方面，蜂窩通信模塊可以將家庭安全信息實時傳輸到用戶手機，提高家庭安全性。

　　在車聯網領域，蜂窩通信模塊主要用于車輛遠程監控、導航定位、緊急救援等。通過在車輛上安裝蜂窩通信模塊，可以實現對車輛位置、行駛狀態等信息的實時監控，提高車輛管理效率；在緊急情況下，蜂窩通信模塊可以自動發送求救信號，提高救援效率。

　　在醫療健康領域，蜂窩通信模塊被廣泛應用于遠程醫療、健康監測等。例如，通過安裝在醫療設備上的蜂窩通信模塊，可以實現對患者生理參數的實時監測和遠程診斷，提高醫療服務水平；在健康監測方面，蜂窩通信模塊可以將用戶的健康數據實時傳輸到云端，為用戶提供個性化的健康管理服務。

　　在農業領域，蜂窩通信模塊主要用于智能灌溉、環境監測等。通過在農田中安裝蜂窩通信模塊，可以實現對土壤濕度、溫度等環境參數的實時監測和智能控制，提高農業生產效率；在環境監測方面，蜂窩通信模塊可以將農田環境數據實時傳輸到云端，為農業生產提供決策依據。

　　在能源領域，蜂窩通信模塊主要用于智能電網、能源管理等。通過在電網設備上安裝蜂窩通信模塊，可以實現對電網運行狀態的實時監測和智能調度，提高電網運行效率；在能源管理方面，蜂窩通信模塊可以將能源消耗數據實時傳輸到云端，為用戶提供節能建議。

　　蜂窩通信模塊作為物聯網技術的重要組成部分，其應用范圍廣泛，涵蓋了多個領域。隨著5G技術的普及和物聯網應用的不斷拓展，蜂窩通信模塊的市場需求將持續增長，為物聯網產業的發展提供重要支撐。

　　蜂窩通信模塊如何選型

　　隨著物聯網（IoT）技術的迅猛發展，蜂窩通信模塊作為連接設備與網絡的關鍵組件，其選型變得尤為重要。蜂窩通信模塊不僅決定了設備的通信能力，還直接影響到設備的功耗、成本和可靠性。本文將詳細介紹蜂窩通信模塊的選型要點，并列舉一些常見的模塊型號。

　　一、蜂窩通信模塊選型要點

　　通信標準：蜂窩通信模塊支持的通信標準是選型時首先要考慮的因素。目前常見的通信標準包括2G（GSM）、3G（UMTS）、4G（LTE）和5G（NR）。不同的通信標準適用于不同的應用場景。例如，2G模塊適用于低數據量、低功耗的應用，如智能表計；4G模塊適用于需要高速數據傳輸的應用，如視頻監控；5G模塊則適用于超高速數據傳輸和低延遲的應用，如自動駕駛。

　　頻段支持：不同國家和地區使用的頻段不同，因此在選型時需要確保模塊支持目標市場的頻段。例如，北美地區常用的頻段包括700MHz、850MHz、1900MHz等，而歐洲地區常用的頻段包括800MHz、900MHz、1800MHz、2100MHz等。

　　通信速率：通信速率決定了模塊能夠傳輸數據的速度。對于需要高速數據傳輸的應用，如高清視頻傳輸，應選擇支持高通信速率的模塊。例如，4G LTE Cat 4模塊的下行速率可達150Mbps，而5G模塊的下行速率可高達1Gbps以上。

　　功耗：功耗是選型時需要重點考慮的因素之一，特別是對于電池供電的設備。低功耗模塊可以延長設備的續航時間。例如，支持PSM（Power Saving Mode）和eDRX（Extended Discontinuous Reception）的模塊可以在不活躍時進入低功耗模式，從而降低功耗。

　　尺寸和封裝：模塊的尺寸和封裝形式需要與設備的設計相匹配。常見的封裝形式包括LCC、LGA、M.2等。例如，LCC封裝的模塊適用于需要焊接在PCB板上的應用，而M.2封裝的模塊則適用于需要插拔的應用。

　　工作溫度范圍：模塊的工作溫度范圍需要滿足設備的使用環境。例如，工業級模塊的工作溫度范圍通常為-40℃至85℃，而消費級模塊的工作溫度范圍通常為-20℃至70℃。

　　認證：模塊需要通過相關的認證，如CE、FCC、RoHS等，以確保其符合目標市場的法規要求。

　　二、常見蜂窩通信模塊型號

　　Fibocom（廣和通）品牌模塊

　　FG600：支持5G NR Sub-6GHz頻段，下行速率可達2.5Gbps，適用于高速數據傳輸應用。

　　LM900：支持4G LTE Cat 4，下行速率可達150Mbps，適用于視頻監控、行車記錄儀等應用。

　　NL668：支持4G LTE Cat 16，下行速率可達1Gbps，適用于需要超高速數據傳輸的應用。

　　Quectel（移遠通信）品牌模塊

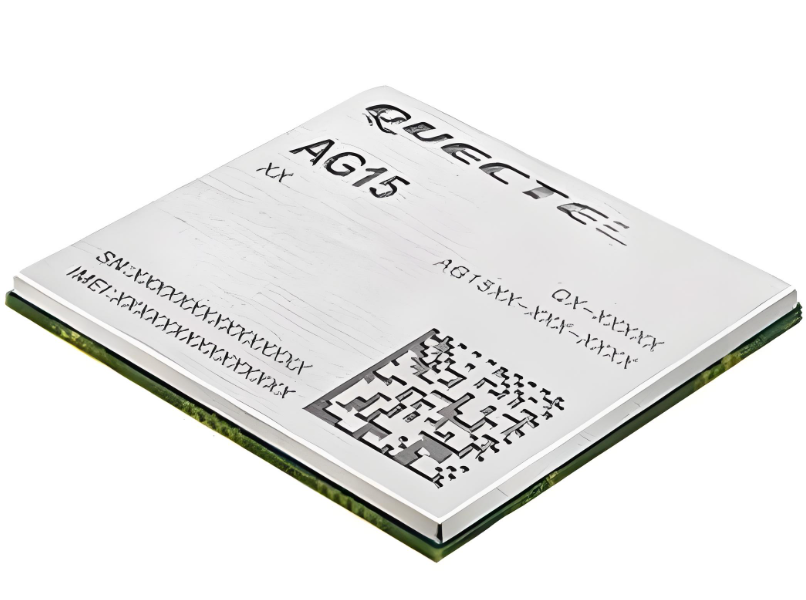

　　AG550Q：支持5G NR Sub-6GHz和毫米波頻段，下行速率可達4.65Gbps，適用于超高速數據傳輸應用。

　　EC25：支持4G LTE Cat 4，下行速率可達150Mbps，適用于視頻監控、行車記錄儀等應用。

　　BG96：支持4G LTE Cat NB2，適用于低功耗、低數據量的物聯網應用，如智能表計、資產追蹤等。

　　u-blox品牌模塊

　　SARA-R5：支持4G LTE Cat M1和NB1，適用于低功耗、低數據量的物聯網應用，如智能表計、資產追蹤等。

　　SARA-U2：支持3G UMTS，適用于需要中等數據傳輸速率的應用，如移動支付、遠程醫療等。

　　SARA-G3：支持2G GSM，適用于低數據量、低功耗的應用，如智能表計、資產追蹤等。

　　三、總結

　　蜂窩通信模塊的選型需要綜合考慮通信標準、頻段支持、通信速率、功耗、尺寸和封裝、工作溫度范圍以及認證等多個因素。常見的模塊型號包括Fibocom的FG600、LM900、NL668，Quectel的AG550Q、EC25、BG96，以及u-blox的SARA-R5、SARA-U2、SARA-G3等。通過合理選型，可以確保設備在目標市場中穩定、高效地運行，滿足各種應用場景的需求。
