數字電位器芯片的分類

　　數字電位器芯片是一種用于替代傳統機械電位器的新型CMOS數字、模擬混合信號處理集成電路。它們通過數字輸入控制，產生一個模擬量的輸出，具有使用靈活、調節精度高、無觸點、低噪聲、不易污損、抗振動、抗干擾、體積小、壽命長等顯著優點。數字電位器芯片可以根據不同的標準進行分類，以下是幾種常見的分類方式。

　　根據通道數，數字電位器芯片可以分為單通道和多通道兩類。單通道數字電位器芯片只有一個電阻通道，適用于簡單的電阻調節應用。多通道數字電位器芯片則包含兩個或更多的電阻通道，適用于需要同時調節多個電阻值的復雜系統。例如，DS1267是一款雙通道數字電位器芯片，包含兩個獨立的數字控制固態電位器。

　　根據電阻值范圍，數字電位器芯片可以分為標準型和高精度型。標準型數字電位器芯片的電阻值范圍通常在幾千歐姆到幾百千歐姆之間，適用于一般的電阻調節應用。高精度型數字電位器芯片則具有更高的電阻值范圍和更高的調節精度，適用于需要高精度電阻調節的特殊應用。例如，MAX5432/5433的端到端電阻分別為50kΩ及100kΩ，適用于需要低溫度系數可變電阻的電路中。

　　根據控制方式，數字電位器芯片可以分為串行控制和并行控制兩類。串行控制數字電位器芯片通過串行通信接口（如SPI、I2C等）接收控制信號，適用于需要遠程控制或與其他數字設備協同工作的應用。并行控制數字電位器芯片則通過并行通信接口接收控制信號，適用于需要快速調節電阻值的應用。例如，MAX5438是MAXIM公司生產的7位128階數字電位器，采用串行控制方式。

　　根據是否具有非易失性存儲功能，數字電位器芯片可以分為易失性和非易失性兩類。易失性數字電位器芯片在系統斷電后會丟失當前的電阻設置，適用于不需要保存電阻設置的應用。非易失性數字電位器芯片則可以在系統斷電后保存當前的電阻設置，適用于需要保存電阻設置的應用。例如，X9C10X系列數字電位器芯片具有非易失性存儲功能，可以在系統斷電后保存當前的電阻設置。

　　根據封裝形式，數字電位器芯片可以分為多種類型，如DIP、SOP、TSSOP等。不同的封裝形式適用于不同的安裝方式和應用環境。例如，AD8400/AD8402/AD8403等Analog Devices公司的數字電位器芯片采用SOIC封裝，適用于表面貼裝技術（SMT）安裝。

　　數字電位器芯片可以根據通道數、電阻值范圍、控制方式、是否具有非易失性存儲功能以及封裝形式等多種標準進行分類。在選擇數字電位器芯片時，需要根據具體的應用需求和系統要求，綜合考慮這些分類標準，以確保選擇合適的數字電位器芯片來滿足系統的需求。

　　數字電位器芯片的工作原理

　　數字電位器芯片是一種用于替代傳統機械電位器的新型CMOS數字、模擬混合信號處理集成電路。它通過數字控制方式調節電阻值，具有使用靈活、調節精度高、無觸點、低噪聲、不易污損、抗振動、抗干擾、體積小、壽命長等顯著優點。數字電位器芯片在許多領域可以取代機械電位器，廣泛應用于檢測儀器、PC、手機、家用電器、現代辦公設備、工業控制、醫療設備等領域。

　　數字電位器芯片的工作原理可以分為兩大部分：數字控制部分和模擬輸出部分。數字控制部分主要包括加減計數器、譯碼電路、保存與恢復控制電路和不揮發存儲器等四個數字電路模塊。這些模塊協同工作，實現對電阻值的精確控制。

　　加減計數器在輸入脈沖和控制信號的控制下，可以實現加計數或減計數。計數器將累計的數據直接提供給譯碼電路，同時將數據傳送給內部存儲器保存。譯碼電路根據計數器提供的數據，控制開關陣列的狀態。開關陣列由多個MOS管組成，每個MOS管連接一個電阻元件。通過控制MOS管的導通狀態，可以改變總電阻的大小。

　　當外部計數脈沖信號停止或片選信號無效后，譯碼電路的輸出端只有一個有效，于是只選擇一個MOS管導通。這樣，通過多個二進制信號的組合，可以實現不同的電阻值。數字控制部分的存儲器是一種掉電不揮發存儲器，當電路掉電后再次上電時，數字電位器芯片中仍保存著原有的控制數據，其中間抽頭到兩端點之間的電阻值仍是上一次的調整結果。因此，數字電位器芯片與機械式電位器的使用效果基本相同。

　　由于開關的工作采用“先連接后斷開”的方式，所以在輸入計數有效期間，數字電位器芯片的電阻值與期望值可能會有一定的差別，只有在調整結束后才能達到期望值。這種工作方式確保了在調整過程中不會出現電阻值的突變，從而提高了系統的穩定性和可靠性。

　　數字電位器芯片在電路中具有廣泛的應用。其主要作用之一是用于音頻控制。在音頻設備中，數字電位器芯片可以用來調節音量。通過控制開關狀態，可以在輸入信號與輸出信號之間添加或拒絕電阻元件，從而改變音量大小。此外，數字電位器芯片還可以用于平衡控制，即調節左右聲道的音量平衡。

　　數字電位器芯片還常用于亮度調節。在顯示器或電視中，數字電位器芯片可以用來調整屏幕的亮度。通過改變電阻值，可以增加或減少背光的亮度，從而實現屏幕亮度的調節。此外，數字電位器芯片還可以用于電壓調節。數字電位器芯片可以通過改變總電阻的大小，從而改變電路中的電壓。

　　數字電位器芯片通過對一系列離散的電阻元件進行控制來改變總電阻的大小，從而實現對電路中電阻值的調節。數字電位器芯片在音頻控制、亮度調節、電壓調節等方面發揮著重要作用，是現代電子設備中不可或缺的關鍵組件。

　　數字電位器芯片的作用

　　數字電位器芯片是一種重要的半導體器件，廣泛應用于各種電子電路中，用于實現電阻值的數字控制。與傳統的機械電位器相比，數字電位器芯片具有許多顯著的優勢，如高精度、長壽命、低噪聲、抗振動和抗環境污染等。這些特點使得數字電位器芯片在現代電子設備中得到了廣泛應用。

　　數字電位器芯片的主要作用是實現電路的自動化控制。通過與微控制器或其他數字控制設備配合使用，數字電位器芯片可以根據預設的程序或外部輸入信號自動調節電路中的電阻值。這種自動化控制能力在許多應用場景中非常重要，例如音頻設備中的音量調節、顯示器中的亮度調節以及電壓調節器中的電壓控制等。

　　數字電位器芯片可以顯著減少電路的成本和占用空間。與傳統的機械電位器相比，數字電位器芯片通常體積更小、重量更輕，且制造成本更低。這使得它們在便攜式電子設備和高密度電路板中具有明顯的優勢。此外，數字電位器芯片的高集成度還可以減少電路板上的連接線數量，從而提高電路的可靠性和穩定性。

　　數字電位器芯片的另一個重要特點是其高精度和可編程性。通過數字信號控制，數字電位器芯片可以實現非常精確的電阻值調節，通常可以達到幾個歐姆甚至更低的分辨率。這種高精度調節能力在許多精密儀器和控制系統中非常重要。此外，數字電位器芯片通常具有多級存儲功能，可以存儲多個預設的電阻值，從而實現快速切換和調節。

　　數字電位器芯片也存在一些局限性。例如，它們通常具有較大的額定電阻誤差、較大的溫度系數和較窄的通帶。此外，數字電位器芯片的滑動端允許的電流較小，通常為1至3mA，這在一定程度上限制了其應用范圍。盡管如此，這些局限性并沒有顯著影響數字電位器芯片在許多重要領域的廣泛應用。

　　數字電位器芯片在現代電子設備中發揮著重要作用。它們通過數字信號控制實現電路中電阻值的精確調節，具有高精度、長壽命、低噪聲和抗振動等優點。這些特點使得數字電位器芯片在音頻控制、亮度調節、電壓調節等領域得到了廣泛應用，成為現代電子設備中不可或缺的重要組件。

　　數字電位器芯片的特點

　　數字電位器芯片是一種結合了數字控制和模擬輸出功能的集成電路，它通過數字輸入控制來調整內部電阻值，從而實現對模擬信號的調節。與傳統的機械電位器相比，數字電位器芯片具有許多獨特的特點和優勢。

　　數字電位器芯片具有更高的可靠性和更長的使用壽命。由于其內部沒有機械運動部件，因此不會因為磨損而失效。相比之下，傳統的機械電位器由于電刷在電阻體上的滑動，容易產生磨損和接觸不良的問題，從而影響其性能和壽命。數字電位器芯片的額定周期可以達到數百萬次，遠高于機械電位器的幾千次。

　　數字電位器芯片的尺寸更小，可以非常靠近板上的其他芯片。這不僅節省了空間，還減少了信號路徑的長度，降低了電容效應。這對于高密度、高性能的電子設備來說尤為重要。此外，數字電位器芯片的封裝形式多樣，可以根據不同的應用需求選擇合適的封裝，如TDFN、SOIC等。

　　數字電位器芯片具有更高的精度和分辨率。通過數字控制，可以實現對電阻值的精確調節，分辨率可以達到12位甚至更高。這使得數字電位器芯片在需要高精度調節的應用中表現出色，如低漂移、可編程增益放大器電路等。同時，數字電位器芯片還可以實現非易失性存儲，即在系統重新通電時，阻值能夠恢復到上一次掉電時的值，這對于需要記憶功能的應用非常有用。

　　數字電位器芯片也存在一些缺點。首先，它們不適用于大電流應用。大多數數字電位器芯片的輸出端只能提供或吸收幾毫安的電流，通常不超過20mA。這限制了它們在某些高功率應用中的使用。其次，數字電位器芯片的控制信號需要數字邏輯，這意味著它們需要與微控制器或其他數字控制電路配合使用，增加了系統的復雜性。

　　數字電位器芯片憑借其高可靠性、小尺寸、高精度和非易失性存儲等優點，在現代電子設備中得到了廣泛應用。它們不僅能夠替代傳統的機械電位器，還能實現更加復雜和精確的控制功能，滿足了各種高性能應用的需求。隨著技術的不斷進步，數字電位器芯片的性能和應用范圍將進一步擴展，為電子設備的設計和開發帶來更多可能性。

　　數字電位器芯片的應用

　　數字電位器芯片是一種電子元件，它通過數字信號控制電阻值的變化，從而實現對電路參數的精確調節。與傳統的機械電位器相比，數字電位器具有更高的可靠性和穩定性，不受灰塵、污垢和潮濕等環境因素的影響，因此在現代電子設備中得到了廣泛應用。

　　數字電位器在音頻設備中的應用非常廣泛。例如，在音量調節、音調調節等方面，數字電位器可以提供更高的調節精度和穩定性。傳統的模擬電位器由于其物理結構的限制，調節精度和穩定性較差，而數字電位器則可以實現無級調節，避免音量突變，提高音頻設備的音質。此外，數字電位器還可以用于音頻設備的校準，例如耳機、音箱等，通過精確控制，可以實現音頻設備的校準，提高音質和性能。

　　數字電位器在醫療設備中的應用也非常廣泛。例如，在心電圖機、血壓計等監測設備中，數字電位器可以精確控制監測設備的增益，實現對生理信號的精確測量。此外，數字電位器還可以實現對監測設備的校準，提高監測設備的準確性和可靠性。在醫療治療設備中，如電療儀、激光治療儀等，數字電位器可以精確控制治療設備的輸出功率，實現對治療過程的精確控制，提高治療設備的療效和安全性。

　　數字電位器在溫度控制方面也有著廣泛的應用。例如，在加熱器、制冷器等設備中，數字電位器可以精確控制溫度的設定值，實現對溫度的精確控制。此外，數字電位器還可以實現對溫度的自適應控制，提高溫度控制的穩定性和可靠性。

　　在汽車電子系統中，數字電位器也有著重要的應用。例如，在汽車音響系統中，數字電位器可以精確控制音量的大小，實現無級調節，避免音量突變，提高汽車音響系統的音質。在汽車導航系統中，數字電位器可以精確控制導航系統的音量和亮度，實現對導航系統的精確控制。

　　數字電位器在通信設備中的應用也非常廣泛，尤其是在通信信號處理方面。數字電位器可以精確控制通信信號的增益，實現對通信信號的精確處理。此外，數字電位器還可以實現對通信信號的動態調整，例如自動增益控制、動態范圍壓縮等。

　　數字電位器芯片憑借其高精度、高穩定性和抗環境干擾能力強等優點，在音頻設備、醫療設備、溫度控制、汽車電子和通信設備等領域得到了廣泛應用。隨著技術的不斷進步，數字電位器的應用領域將會更加廣泛，為電子設備的性能提升和智能化發展提供有力支持。

　　數字電位器芯片如何選型

　　數字電位器芯片是一種模擬電位器功能的數字集成電路，廣泛應用于電子和工業自動化等領域。選擇合適的數字電位器芯片需要考慮多個因素，包括電位器的個數、滑片的數目、電阻的阻值、是否有緩沖觸頭、能否記憶掉電時的位置、封裝等。本文將詳細介紹數字電位器芯片的選型要點，并列舉一些常見的型號及其特點。

　　一、數字電位器芯片選型要點

　　電位器的個數：根據系統需求選擇單通道或多通道的數字電位器芯片。例如，如果系統需要同時控制多個電阻值，可以選擇多通道的數字電位器芯片。

　　滑片的數目：滑片的數目決定了電位器的分辨率。如果系統對分辨率要求較高，可以選擇滑片數目多一些的電位器，或者使用兩個數字電位器串聯達到其目的。

　　電阻的阻值：根據實際需求選擇適當的電阻值范圍，以確保數字電位器芯片能夠滿足系統的要求。常見的電阻值范圍包括50kΩ、100kΩ等。

　　是否有緩沖觸頭：帶緩沖器輸出的電位器，輸出是一個電壓值，而不是一個電阻值。如果在運算放大器的反饋環路中將其用作電阻器，則不合適。此時，應選擇一個沒有緩沖區的電位器。

　　能否記憶掉電時的位置：如果系統重新上電時，希望電阻值可以恢復到上一次斷電的電阻值，則應選擇非易失性數字電位器。

　　封裝：根據實際應用環境選擇合適的封裝形式，如SOIC、TDFN等。

　　工作電壓：數字電位器的工作電壓范圍一般在2.7V到5V之間，但也有部分產品支持更高的電壓范圍。

　　精度和穩定性：根據應用場景選擇具有適當精度和穩定性的數字電位器芯片，以確保系統的性能和可靠性。

　　二、常見數字電位器芯片型號及其特點

　　MAX5432/5433：

　　端到端電阻：50kΩ及100kΩ

　　溫度系數：端到端的電阻溫度系數標稱值為35ppm/°C，比例溫度系數只有5ppm/°C

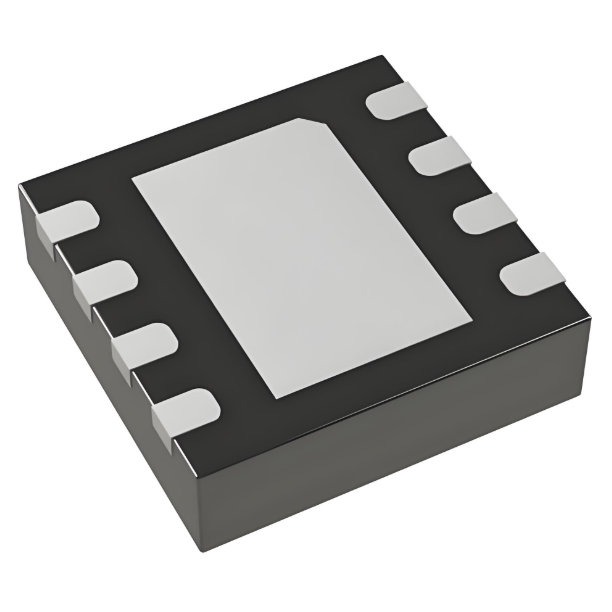

　　封裝：8引腳TDFN封裝

　　工作溫度范圍：-40°C至+85°C

　　應用：適用于需要低溫度系數可變電阻的電路，如低漂移、可編程增益放大器電路

　　MAX5438：

　　分辨率：7位128階

　　控制信號：芯片選擇(/CS)、數據輸入(DIN)和串行時鐘(SCLK)

　　工作電壓：2.7V~5.25V

　　外部電壓范圍：9V~31.5V

　　應用：適用于需要靈活輸入電壓的系統

　　AD8400/AD8402/AD8403：

　　品牌：Analog Devices

　　分辨率：8位256階

　　工作電壓：2.7V~5.5V

　　封裝：8引腳SOIC封裝

　　應用：廣泛應用于電子和工業自動化等領域

　　DS1666：

　　分辨率：8位256階

　　工作電壓：2.7V~5.5V

　　封裝：8引腳SOIC封裝

　　特點：±5V偽對數音頻數字電位器，特別適合處理音頻信號的線性到對數轉換

　　應用：高質量音頻控制

　　CAT5221/CAT5241：

　　分辨率：8位256階

　　工作電壓：2.7V~5.5V

　　封裝：8引腳SOIC封裝

　　特點：多通道數字電位器，適用于需要同時控制多個電阻值的系統

　　LTC1992：

　　品牌：Analog Devices

　　分辨率：8位256階

　　工作電壓：2.7V~5.5V

　　封裝：8引腳SOIC封裝

　　特點：高精度、低噪聲

　　應用：精密測量和控制

　　三、總結

　　選擇合適的數字電位器芯片需要綜合考慮多個因素，包括電位器的個數、滑片的數目、電阻的阻值、是否有緩沖觸頭、能否記憶掉電時的位置、封裝、工作電壓、精度和穩定性等。常見的數字電位器芯片型號包括MAX5432/5433、MAX5438、AD8400/AD8402/AD8403、DS1666、CAT5221/CAT5241、LTC1992等，每種型號都有其獨特的特點和應用場景。通過合理選型，可以確保數字電位器芯片在系統中發揮最佳性能。
