標準時鐘振蕩器的分類

　　標準時鐘振蕩器是一種高精度的電子元件，用于產生穩定的時鐘信號，廣泛應用于各種電子設備中。根據不同的分類標準，標準時鐘振蕩器可以分為多種類型，每種類型都有其獨特的特點和應用場景。

　　按振蕩器類型分類：

　　晶體振蕩器（Crystal Oscillator）：利用石英晶體的壓電效應產生穩定的振蕩頻率。晶體振蕩器具有高精度、高穩定性的特點，廣泛應用于通信設備、計算機、導航系統等領域。

　　原子振蕩器（Atomic Oscillator）：利用原子能級躍遷時釋放或吸收的電磁波頻率產生穩定的振蕩。原子振蕩器的精度和穩定性遠高于晶體振蕩器，常用于高精度計時和頻率標準，如銫原子鐘、銣原子鐘等。

　　MEMS振蕩器（Micro-Electro-Mechanical Systems Oscillator）：利用微機電系統技術制造的振蕩器，具有體積小、功耗低、成本低等優點，適用于便攜式設備和物聯網應用。

　　按頻率穩定性分類：

　　無溫度補償式晶體振蕩器（SPXO, Simple Packaged Crystal Oscillator）：最簡單的晶體振蕩器，不帶溫度補償功能，頻率穩定性較差，但成本低，適用于對頻率穩定性要求不高的場合。

　　溫度補償晶體振蕩器（TCXO, Temperature Compensated Crystal Oscillator）：內置溫度傳感器和補償電路，能夠自動補償溫度變化對振蕩頻率的影響，頻率穩定性較高，適用于對頻率穩定性有一定要求的應用。

　　恒溫控制式晶體振蕩器（OCXO, Oven Controlled Crystal Oscillator）：通過加熱元件將晶體振蕩器的工作溫度保持在一個恒定值，從而實現極高的頻率穩定性，適用于對頻率穩定性要求極高的場合，如通信基站、精密儀器等。

　　電壓控制晶體振蕩器（VCXO, Voltage Controlled Crystal Oscillator）：通過外部電壓控制振蕩頻率，適用于需要動態調整頻率的應用，如鎖相環（PLL）電路。

　　數字化/μp補償式晶體振蕩器（DCXO/MCXO, Digitally/μp Compensated Crystal Oscillator）：通過數字電路或微處理器進行溫度補償，實現高精度和高穩定性的頻率輸出，適用于便攜式設備和嵌入式系統。

　　按輸出波形分類：

　　正弦波振蕩器（Sine Wave Oscillator）：輸出波形為正弦波，適用于需要純凈正弦波信號的應用，如音頻設備、測試儀器等。

　　方波振蕩器（Square Wave Oscillator）：輸出波形為方波，適用于數字電路和時鐘信號生成。

　　鋸齒波振蕩器（Sawtooth Wave Oscillator）：輸出波形為鋸齒波，適用于掃描電路、調制電路等。

　　按封裝形式分類：

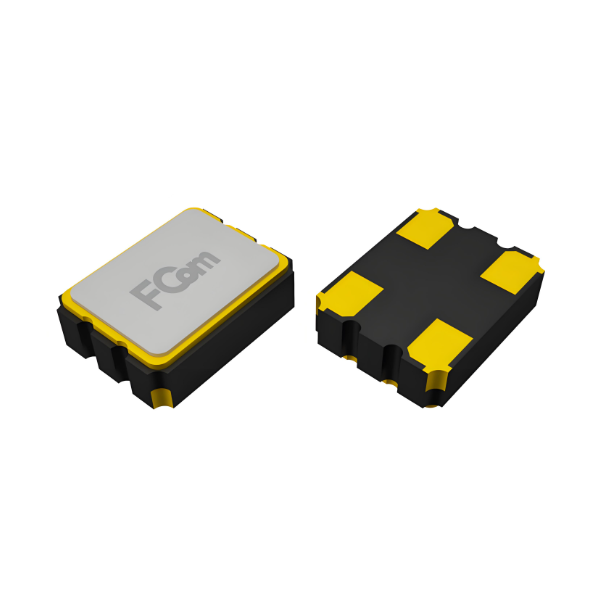

　　表面貼裝式（SMD, Surface Mount Device）：體積小，適用于高密度印刷電路板（PCB）的貼片安裝。

　　插件式（Through-Hole）：傳統的插件封裝，適用于手工焊接和維修。

　　陶瓷封裝（Ceramic Package）：具有良好的電氣性能和穩定性，適用于高精度應用。

　　金屬封裝（Metal Package）：具有良好的屏蔽性能和機械強度，適用于惡劣環境下的應用。

　　標準時鐘振蕩器根據不同的分類標準可以分為多種類型，每種類型都有其獨特的特點和應用場景。選擇合適的時鐘振蕩器需要根據具體的應用需求和環境條件進行綜合考慮。

　　標準時鐘振蕩器的工作原理

　　標準時鐘振蕩器是一種高精度的時間計量工具，其核心在于原子振蕩器的使用。原子振蕩器是一種能夠在很寬的溫度范圍內保持穩定振蕩的電子元件，其振蕩頻率可以達到非常高的精度。標準時鐘振蕩器通過原子振蕩器產生穩定的頻率來實現對時間的測量，從而確保時間的精確性和可靠性。

　　原子振蕩器的工作原理基于量子力學中的能級躍遷現象。當原子吸收或釋放能量時，其電子會在不同的能級之間躍遷。這種躍遷會產生特定頻率的電磁波。對于特定的原子，如銫-133，其能級躍遷頻率是固定的，約為9,192,631,770赫茲。這個頻率被國際單位制定義為一秒的標準時間單位。因此，通過精確測量和控制原子振蕩器的頻率，可以實現對時間的高精度測量。

　　在標準時鐘振蕩器中，原子振蕩器通常被放置在一個高度穩定的環境中，以減少外界因素對其工作的影響。這些外界因素包括溫度變化、電磁干擾等。為了進一步提高精度，原子振蕩器通常會配備一個反饋控制系統。這個系統可以實時監測振蕩器的頻率，并通過調整外部參數（如溫度、磁場等）來保持頻率的穩定。

　　標準時鐘振蕩器的應用非常廣泛。在通信領域，如衛星導航系統、電話交換系統等，需要對時間進行精確同步，以保證數據的準確傳輸和處理。此外，標準時鐘振蕩器還被應用于實驗室、醫院、金融市場等領域，用于精密測量、數據處理和計算。同時，由于標準時鐘振蕩器具有高度的可靠性和穩定性，它還可以作為其他計時設備的基準，如計算機內部的操作系統時間、手表等。

　　盡管標準時鐘振蕩器具有許多優點，但它仍然面臨著一些挑戰。例如，原子振蕩器的穩定性受到環境條件的影響較大，溫度的變化可能導致計時精度下降。此外，原子振蕩器的制造成本較高，限制了標準時鐘振蕩器的普及程度。

　　標準時鐘振蕩器作為一種精確、可靠的時間計量工具，在現代社會中發揮著重要作用。隨著科學技術的不斷發展，未來的標準時鐘振蕩器將更加精準、便捷地服務于人類的生活和工作。

　　標準時鐘振蕩器的作用

　　標準時鐘振蕩器是一種高精度、高穩定性的電子器件，廣泛應用于各種電子系統中，為系統提供穩定的時間基準信號。它的主要作用包括以下幾個方面：

　　標準時鐘振蕩器能夠提供高精度的時間基準信號。在計算機、通信和儀表等領域的系統中，需要使用精確的時間基準信號來進行數據傳輸、計算和處理。標準時鐘振蕩器能夠產生高精度、高穩定性的時間基準信號，從而保證系統的數據傳輸速率和時間精度的要求。例如，在計算機系統中，時鐘振蕩器產生的時鐘信號用于同步CPU的時鐘信號、數據采樣、定時器計數等操作，確保各個部件能夠按照統一的時間節奏和順序進行交互。

　　標準時鐘振蕩器能夠提高通信系統的性能。在通信系統中，頻率穩定度和精確度對于信號傳輸至關重要。標準時鐘振蕩器能夠提供高穩定度和精確度的頻率信號，從而提高通信系統的性能，保證信號傳輸的質量和可靠性。例如，在無線通信系統中，時鐘振蕩器用于產生調制信號，如調幅、調頻和調相信號，這些信號用于將信息信號轉換為適合傳輸的形式，確保通信鏈路的穩定和可靠。

　　標準時鐘振蕩器能夠實現精確的計時和時間同步。在軍事、航空航天和儀表等領域中，精確的計時和時間同步是至關重要的。標準時鐘振蕩器能夠提供高精度、高穩定性的時間基準信號，從而實現精確的計時和時間同步，保證系統在長時間運行下的穩定性和可靠性。例如，在全球定位系統（GPS）中，時鐘振蕩器用于實現高精度的時間計量，這對于定位精度至關重要。

　　標準時鐘振蕩器還具有廣泛的應用領域。它不僅應用于計算機、通信、航空航天、軍事、儀表和自動化控制等領域，還被廣泛用于衛星導航系統、電話交換系統等需要精確時間同步的系統中。這些系統需要對時間進行精確同步，以保證數據的準確傳輸和處理。同時，由于標準時鐘振蕩器具有高度的可靠性和穩定性，它還可以作為其他計時設備的基準，如計算機內部的時間、手表等。

　　標準時鐘振蕩器在電子系統中扮演著多種關鍵角色，從提供穩定的時間基準到支持復雜的通信和信號處理操作。它能夠提供高精度的時間基準信號，提高通信系統的性能，實現精確的計時和時間同步，廣泛應用于各種電子系統中，為系統的穩定運行提供了重要保障。隨著科技的不斷進步，標準時鐘振蕩器的性能和應用范圍還將不斷拓展，為人類帶來更多的科技進步和生活便利。

　　標準時鐘振蕩器的特點

　　標準時鐘振蕩器是一種能夠產生穩定、準確的振蕩信號的電子元件，廣泛應用于各種電子系統中。它們在現代電子設備中扮演著至關重要的角色，從提供穩定的時間基準到支持復雜的通信和信號處理操作。以下是標準時鐘振蕩器的主要特點：

　　自激振蕩：標準時鐘振蕩器通過反饋回路將部分輸出信號反饋到輸入端，產生正反饋效應，從而自行產生周期性的振蕩信號，無需外部激勵。這種自激振蕩特性使得振蕩器能夠在沒有外部信號的情況下持續工作。

　　固定頻率：振蕩器產生的輸出信號頻率是固定的，與電路元件的特性和工作狀態密切相關。這種固定頻率特性使得振蕩器能夠提供穩定的時間基準，不受外部頻率干擾。

　　波形穩定：標準時鐘振蕩器輸出的波形通常是穩定的，可以是正弦波、方波、脈沖波等，具有較高的波形質量。這種穩定性對于數字電路中的各種操作至關重要，確保了信號的準確性和可靠性。

　　頻率可調：某些標準時鐘振蕩器可以通過調節電路參數或添加控制元件，實現輸出頻率的調節。這種可調性使得振蕩器能夠適應不同的應用需求，提供靈活的頻率選擇。

　　幅度穩定：振蕩器的輸出信號在穩態下具有固定的幅度，不隨時間或溫度變化而波動較大。這種幅度穩定性對于信號的傳輸和處理非常重要，確保了信號的一致性和可靠性。

　　阻尼缺失：標準時鐘振蕩器通常工作在無阻尼的狀態下，即輸出振蕩信號不受阻尼因素的衰減影響。這種無阻尼特性使得振蕩器能夠持續產生穩定的振蕩信號，不受外部干擾的影響。

　　輸出功率：標準時鐘振蕩器可以提供一定的輸出功率，用于驅動其他電路或設備。這種輸出功率特性使得振蕩器能夠滿足不同負載的需求，提供穩定的信號源。

　　高精度時間計量：通過對振蕩頻率的控制，標準時鐘振蕩器可以實現高精度的時間計量。這種精確性對于需要準確時間的應用非常重要，例如在科學實驗、金融交易和全球定位系統（GPS）中。

　　通信系統中的信號生成：在通信系統中，標準時鐘振蕩器用于產生調制信號，如調幅、調頻和調相信號。這些信號用于將信息信號轉換為適合傳輸的形式，確保通信鏈路的穩定和可靠。

　　頻率合成：多個振蕩器的頻率可以合成一個新的穩定頻率，用于產生特定頻率的信號。這種頻率合成特性在需要多種頻率信號的應用中非常有用，例如在無線通信系統中的頻率合成器。

　　高可靠性：標準時鐘振蕩器通常具有高可靠性，能夠在各種環境條件下穩定工作。這種高可靠性使得振蕩器能夠滿足不同應用場景的需求，提供穩定的時間基準和信號源。

　　低功耗：許多標準時鐘振蕩器設計為低功耗，適用于電池供電的便攜式設備。這種低功耗特性使得振蕩器能夠在不影響性能的情況下，延長設備的電池壽命。

　　小型化：隨著技術的進步，標準時鐘振蕩器的尺寸越來越小，適用于空間受限的應用場景。這種小型化特性使得振蕩器能夠集成到各種便攜式和可穿戴設備中，提供緊湊的解決方案。

　　標準時鐘振蕩器在電子系統中扮演著多種關鍵角色，從提供穩定的時間基準到支持復雜的通信和信號處理操作。它們的自激振蕩、固定頻率、波形穩定、頻率可調、幅度穩定、阻尼缺失、輸出功率、高精度時間計量、通信系統中的信號生成、頻率合成、高可靠性、低功耗和小型化等特點，使得它們成為現代電子設備中不可或缺的組件。

　　標準時鐘振蕩器的應用

　　標準時鐘振蕩器在現代電子系統中扮演著至關重要的角色，其主要功能是產生一個穩定、準確的振蕩信號，用于同步和控制數字電路中的各種操作。以下是標準時鐘振蕩器在不同領域的應用及其重要性。

　　在通信系統中，標準時鐘振蕩器是確保數據傳輸準確性和同步性的關鍵組件。無論是無線通信、衛星通信還是光纖通信，都需要時鐘振蕩器來提供穩定的時鐘信號，以確保發送和接收設備之間的數據同步。例如，在衛星導航系統中，標準時鐘振蕩器用于精確測量時間間隔，從而實現高精度的定位和導航。在電話交換系統中，標準時鐘振蕩器用于同步各個交換節點，確保通話質量。

　　在計算機領域，標準時鐘振蕩器是計算機系統的核心組件之一。計算機中的時鐘信號決定了處理器的運行速度和數據處理的時序。標準時鐘振蕩器提供的高穩定性時鐘信號，確保了計算機系統的穩定運行和數據處理的準確性。此外，標準時鐘振蕩器還用于同步計算機內部的各種組件，如內存、輸入輸出設備等，確保整個系統的協調工作。

　　在測量和儀器領域，標準時鐘振蕩器同樣發揮著重要作用。高精度的時鐘信號用于控制測量儀器的采樣頻率和數據處理時序，確保測量結果的準確性和可靠性。例如，在精密測量儀器中，標準時鐘振蕩器用于產生精確的時鐘信號，控制測量過程中的時間間隔和數據采集頻率，從而實現高精度的測量。

　　在音頻領域，標準時鐘振蕩器用于產生高質量的音頻信號。音頻設備需要具有極低相位噪聲和雜散噪聲的時鐘信號，以確保音頻信號的純凈度和音質。標準時鐘振蕩器提供的高穩定性時鐘信號，確保了音頻設備的性能和音質。

　　標準時鐘振蕩器在可穿戴設備、物聯網、醫療設備和智能能源等領域也有廣泛應用。例如，在可穿戴設備中，標準時鐘振蕩器用于提供精確的時鐘信號，支持設備的低功耗運行和數據同步。在物聯網設備中，標準時鐘振蕩器用于同步各個節點的數據傳輸和處理，確保系統的穩定性和可靠性。

　　標準時鐘振蕩器在現代電子系統中扮演著不可或缺的角色。其高穩定性和精確性，確保了各種電子設備的正常運行和數據處理的準確性。隨著技術的不斷進步，標準時鐘振蕩器的應用領域將不斷擴大，為人類的生活和工作帶來更多的便利和創新。

　　標準時鐘振蕩器如何選型

　　標準時鐘振蕩器（Crystal Oscillator）是電子設備中不可或缺的組件，用于生成精確的時鐘信號，確保系統的穩定運行。選型時需要綜合考慮多個參數，以滿足具體應用的需求。本文將詳細介紹標準時鐘振蕩器的選型要點，并列舉一些常見的型號。

　　一、選型要點

　　頻率范圍

　　振蕩器最基本的參數是頻率，即輸出信號的周期。頻率通常以Hz為單位，表示每秒包含的周期數。不同的應用場景對頻率有不同的要求。例如，計算機系統中常用的頻率為32.768kHz、8MHz、12MHz、25MHz等。選擇時應根據具體應用的需求來確定所需的頻率范圍。

　　封裝尺寸

　　時鐘振蕩器有貼片SMD和直插DIP兩種封裝形式。SMD封裝體積小，適用于空間受限的PCB設計；DIP封裝則便于手工焊接和更換。常見的封裝尺寸有2016、3225、5032等。選擇時應考慮PCB的設計空間和焊接工藝。

　　輸出波形

　　時鐘振蕩器的輸出波形有單端和差分兩種。單端輸出常見的有CMOS/TTL輸出，適用于數字通信系統時鐘；差分輸出有LVDS、HCSL等，適用于高速信號傳輸。選擇時應根據系統的信號完整性要求來確定輸出波形類型。

　　供電電壓

　　供電電壓是振蕩器正常工作的必要條件。常見的供電電壓有1.8V、2.5V、3.3V等。選擇時應確保振蕩器的供電電壓與系統電源電壓相匹配。

　　頻率穩定性

　　頻率穩定性是衡量振蕩器性能的重要指標，單位為ppm（百萬分之一）。穩定性越高，振蕩器的精度越高。常見的穩定性范圍為±5ppm到±30ppm。對于高精度應用，如通信設備、精密儀器等，應選擇穩定性更高的振蕩器。

　　溫度范圍

　　溫度范圍是指振蕩器能夠正常工作的環境溫度范圍。常見的溫度范圍有-20℃~+70℃、-40℃~+85℃、-40℃~+125℃等。選擇時應考慮設備的工作環境，確保振蕩器在預期的溫度范圍內穩定工作。

　　功耗

　　功耗是振蕩器工作時消耗的電能。對于電池供電的設備，如便攜式電子設備，應選擇低功耗的振蕩器，以延長電池壽命。

　　相位噪聲和抖動

　　相位噪聲和抖動是衡量振蕩器信號質量的重要指標。相位噪聲表示信號在頻域上的穩定性，抖動表示信號在時域上的穩定性。對于高速通信、精密測量等應用，應選擇相位噪聲和抖動較低的振蕩器。

　　二、常見型號

　　CB3LV-3C-50M0000

　　這是CTS（西迪斯）生產的一款標準時鐘振蕩器，頻率為50MHz，采用SMD封裝。該型號具有高穩定性、低相位噪聲的特點，適用于通信設備、計算機系統等高精度應用。

　　XO-2025

　　這是一款常見的無源晶振，頻率范圍為8MHz至25MHz，采用DIP封裝。該型號價格低廉，適用于成本敏感的應用，如消費電子、小家電等。

　　SMD-3225

　　這是一款貼片式振蕩器，頻率范圍為1MHz至100MHz，采用SMD封裝。該型號體積小，適用于空間受限的PCB設計，如智能手機、平板電腦等。

　　TXO-32.768kHz

　　這是一款低頻振蕩器，頻率為32.768kHz，采用SMD封裝。該型號常用于實時時鐘（RTC）電路，具有低功耗、高穩定性的特點。

　　OCXO-10MHz

　　這是一款恒溫箱晶體振蕩器（OCXO），頻率為10MHz，采用DIP封裝。該型號具有極高的頻率穩定性和低相位噪聲，適用于精密測量、通信基站等高精度應用。

　　三、總結

　　標準時鐘振蕩器的選型需要綜合考慮頻率范圍、封裝尺寸、輸出波形、供電電壓、頻率穩定性、溫度范圍、功耗、相位噪聲和抖動等多個參數。選擇合適的振蕩器型號，可以確保電子設備的穩定運行和高性能表現。常見的振蕩器型號如CB3LV-3C-50M0000、XO-2025、SMD-3225、TXO-32.768kHz、OCXO-10MHz等，各有其特點和適用場景，設計工程師應根據具體應用需求進行選擇。
