電流監控芯片的分類

　　電流監控芯片是一種專門用于監測電路中電流流動情況的電子元件，廣泛應用于電源管理、電機控制、電池管理系統等領域。根據不同的應用場景和需求，電流監控芯片可以進行多種分類。

　　根據監控類型的不同，電流監控芯片可以分為高側（High-Side）、低側（Low-Side）和高低側（High and Low-Side）三種。高側電流監控芯片用于監測電源正極側的電流，適用于需要隔離地線的場合；低側電流監控芯片則用于監測電源負極側的電流，適用于對地線沒有特殊要求的場合；高低側電流監控芯片則可以同時監測高側和低側的電流，適用于需要全面監控電流流動情況的復雜系統。

　　根據工作帶寬的不同，電流監控芯片可以分為低帶寬和高帶寬兩種。低帶寬電流監控芯片適用于對響應速度要求不高的應用場景，如電池管理系統；高帶寬電流監控芯片則適用于對響應速度要求較高的應用場景，如電機控制和快速保護電路。

　　根據增益（放大倍數）的不同，電流監控芯片可以分為低增益和高增益兩種。低增益電流監控芯片適用于監測較大電流的場合，而高增益電流監控芯片則適用于監測較小電流的場合。增益的選擇需要根據具體的應用需求和電路設計進行權衡。

　　根據供電方式的不同，電流監控芯片可以分為線性供電和開關供電兩種。線性供電電流監控芯片具有較低的噪聲和簡單的電路設計，適用于對噪聲敏感的應用場景；開關供電電流監控芯片則具有更高的效率和更寬的工作電壓范圍，適用于對效率和工作電壓有較高要求的應用場景。

　　根據封裝形式的不同，電流監控芯片可以分為SOP、QFN和BGA等多種封裝形式。不同的封裝形式在散熱性能、安裝方式和空間占用等方面存在差異，用戶需要根據具體的應用需求和電路板設計選擇合適的封裝形式。

　　電流監控芯片的分類多種多樣，涵蓋了監控類型、工作帶寬、增益、供電方式和封裝形式等多個方面。選擇電流監控芯片時，用戶應根據具體的應用需求和環境條件進行綜合考慮，以確保所選芯片能夠滿足其性能和可靠性的要求。隨著科技的不斷進步，電流監控芯片的種類和功能也在不斷發展，未來將為更多的應用場景提供更好的解決方案。

　　電流監控芯片的工作原理

　　電流監控芯片是一種用于實時監測和測量電路中電流的電子元件，廣泛應用于電池管理系統、電源管理、電機控制等領域。其工作原理涉及電流檢測、信號處理和數據輸出等多個環節，確保電流數據的準確性和實時性。

　　電流監控芯片通過內置的電流傳感器來檢測電路中的電流。常見的電流傳感器包括霍爾效應傳感器、分流電阻和電流互感器等。這些傳感器能夠將電流信號轉換為電壓信號，以便進行后續處理。例如，霍爾效應傳感器利用霍爾效應原理，通過檢測磁場的變化來間接測量電流；分流電阻則通過測量電阻兩端的電壓降來直接反映電流大小。

　　電流監控芯片會對采集到的電壓信號進行處理。這包括信號放大、濾波和模數轉換等步驟。信號放大是為了提高信號的強度，使其更容易被后續電路處理；濾波則是為了去除信號中的噪聲，確保數據的準確性。模數轉換（ADC）則是將模擬電壓信號轉換為數字信號，便于微處理器或其他計算設備進行進一步分析。

　　在數據處理階段，電流監控芯片會根據預設的算法對數字信號進行計算，得到實際的電流值。這些算法可能包括簡單的比例計算，也可能涉及更復雜的數學模型，以提高測量的精度和穩定性。此外，芯片還可能具備自校準功能，通過定期校準傳感器和信號處理電路，確保長期使用的準確性。

　　最后，電流監控芯片會將處理后的電流數據輸出給外部設備或系統。輸出方式可以是模擬信號，也可以是數字信號，具體取決于芯片的設計和應用場景。例如，一些芯片可能通過I2C、SPI等通信接口將數據傳輸給微控制器；另一些芯片則可能通過模擬輸出端口提供電流信號的電壓表示。

　　電流監控芯片的工作原理不僅涉及硬件設計，還包括軟件算法的優化。通過精確的電流檢測和高效的數據處理，電流監控芯片能夠實時、準確地反映電路中的電流狀況，為電池管理、電源保護和系統優化提供重要支持。隨著技術的不斷進步，電流監控芯片的性能將不斷提升，為各種應用場景提供更加可靠和智能的電流監測解決方案。

　　電流監控芯片的作用

　　電流監控芯片在現代電子設備和系統中扮演著至關重要的角色，尤其是在電源管理和電池管理領域。其主要作用包括以下幾個方面：

　　首先，電流監控芯片能夠實時監測電池或電源系統的電流流動情況。通過內置的電流傳感器，芯片可以精確地測量充電和放電過程中的電流大小，并將其轉化為電壓信號進行處理。這種實時監測功能對于確保電池在安全范圍內工作至關重要，能夠有效防止過充、過放和過流等現象的發生。

　　其次，電流監控芯片具備故障保護機制。當檢測到電流異常時，芯片可以迅速采取措施，如切斷電源或觸發報警，以保護設備免受損壞。這種保護機制不僅提高了設備的可靠性，還延長了電池的使用壽命。例如，在電動汽車中，電流監控芯片能夠實時監測電池組的電流狀態，確保在任何情況下都不會發生過熱或爆炸等危險情況。

　　此外，電流監控芯片還能夠優化電池的充放電過程。通過對電流的精確控制，芯片可以調整充電策略和放電模式，從而提高充電效率和電池的整體性能。例如，在便攜式電子設備中，電流監控芯片可以根據設備的實際需求動態調整充電電流，確保電池在最短時間內充滿電，同時避免過度充電對電池造成的損害。

　　電流監控芯片還具有能量節省的功能。通過實時監測電流，芯片可以識別出電池的使用狀態，并采取相應的節能措施。例如，在電力儲存系統中，電流監控芯片可以根據負載的變化調整電池的輸出電流，從而提高系統的能效，減少能量浪費。

　　電流監控芯片還能夠提供豐富的數據支持。通過長時間的電流監測，芯片可以積累大量的電流數據，為后續的分析和優化提供依據。這些數據可以幫助制造商改進電池的設計和制造工藝，推動電池技術的進步。例如，在可再生能源領域，電流監控芯片可以實時監測儲能設備的電流狀態，幫助優化能量的存儲和釋放，提高系統的整體效率。

　　電流監控芯片在電源管理和電池管理中發揮著不可或缺的作用。它不僅能夠確保設備的安全和穩定運行，還能提高電池的性能和使用壽命，為用戶提供更好的使用體驗。隨著技術的不斷進步，電流監控芯片將在更多領域得到廣泛應用，為現代電子設備的發展提供有力支持。

　　電流監控芯片的特點

　　電流監控芯片是一種專門設計用于監測和管理電流的集成電路，廣泛應用于電源管理、電機控制、電池管理系統、工業自動化等領域。這些芯片通過檢測電流的變化，提供精確的電流信息，幫助系統實現高效、安全的運行。以下是電流監控芯片的一些主要特點：

　　高精度測量：電流監控芯片通常具有高精度的測量能力，能夠準確地檢測電流的變化。例如，TPA626芯片的最小分辨電壓能力高達2.5μV，最大增益誤差僅為0.4%，確保了電流測量的高準確性。

　　寬輸入范圍：許多電流監控芯片支持寬輸入電壓范圍，能夠適應不同的應用場景。例如，INA195AIDBVR芯片的工作電源電壓范圍為16V至+80V，而FP130A芯片的寬壓操作最高可達28V，適用于各種高壓和低壓系統。

　　低功耗：電流監控芯片通常具有低功耗特性，適合長時間運行的應用。例如，INA195AIDBVR的工作電源電流僅為900uA，有助于延長電池供電設備的使用壽命。

　　多種輸出方式：電流監控芯片可以提供多種輸出方式，包括模擬輸出和數字輸出。模擬輸出通常用于直接連接到模數轉換器（ADC），而數字輸出則通過I2C、SMBUS等通信接口與主控芯片進行數據交換。例如，TPA626芯片支持I2C和SMBUS總線，方便系統在一個總線上同時使用多個芯片。

　　內置信號處理：許多電流監控芯片內置了信號處理功能，可以直接將檢測到的電流信號轉換為有用的電流值或功率值。例如，TPA626芯片可以在每次轉換時直接將測量的分流電壓轉換為相應的電流值，并計算功率，通過雙線串行總線向處理器提供數據。

　　溫度穩定性：電流監控芯片通常具有良好的溫度穩定性，能夠在不同溫度環境下保持穩定的性能。例如，TPA626芯片的最大增益誤差溫漂特性良好，全溫范圍內的增益誤差非常穩定。

　　保護功能：一些電流監控芯片還集成了保護功能，如過流保護、過壓保護等，能夠在異常情況下保護系統免受損壞。例如，FP130A芯片在電流超過2.4A時，通過RS進行偵測，關閉N型晶體管，起到保護電路的作用。

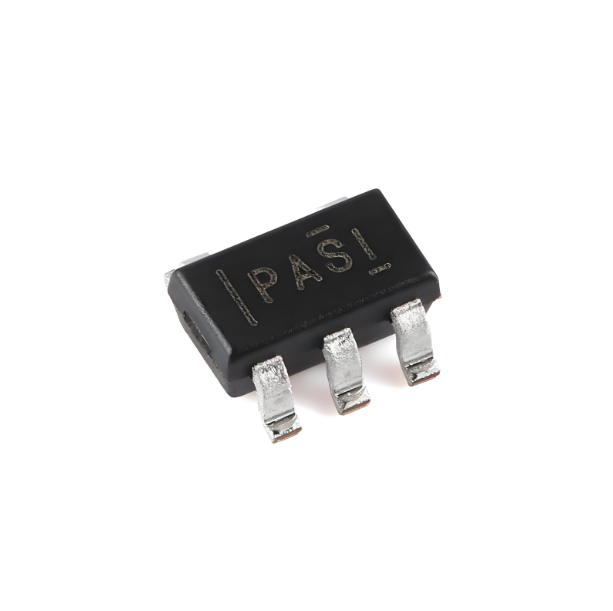

　　易于集成：電流監控芯片通常采用小型封裝，如SOT23-5、SOIC等，便于在各種電路板上集成。此外，許多芯片還提供了靈活的編程選項，允許用戶根據具體需求進行配置。

　　快速響應：電流監控芯片通常具有快速的響應時間，能夠及時檢測到電流的變化。例如，TPA626芯片的ADC轉換時間可編程為66μs至8.682ms之間，有助于降低噪聲敏感性和提高器件測量的穩定性。

　　多功能性：除了基本的電流檢測功能，一些電流監控芯片還集成了其他功能，如電壓檢測、功率計算等，提供全面的系統監控能力。例如，TPA626芯片不僅可以監測分流電阻兩端的差分壓降，還可以監測單端總線電壓，并后臺計算功耗信息。

　　電流監控芯片憑借其高精度、低功耗、多種輸出方式、內置信號處理、溫度穩定性、保護功能、易于集成、快速響應、多功能性等特點，成為現代電子系統中不可或缺的重要組件。

　　電流監控芯片的應用

　　電流監控芯片在現代電子系統中扮演著至關重要的角色，廣泛應用于各種場景，以確保系統的穩定性和安全性。這些芯片能夠精確監測電路中的電流，提供實時數據，幫助系統及時響應異常情況，防止設備損壞和系統故障。以下是電流監控芯片的一些主要應用場景及其特點。

　　在數據中心和服務器領域，電流監控芯片用于監測電壓和電流等基本電氣參數。這些參數的監測不僅有助于報告和數據記錄，還能優化資源分配，提高系統效率。例如，通過監控單個服務器節點的功耗，數據中心可以合理分配工作負載，確保整體運行在最佳效率狀態。此外，電流監控還可以用于動態控制，當系統電流迅速上升超過某個閾值時，監控芯片可以快速發送信號，降低系統性能，防止過載和系統關閉。

　　在工廠自動化系統中，電流監控芯片同樣發揮著重要作用。在使用M16和M18電纜分配功率的遠程輸入/輸出（I/O）模塊中，監測端口和系統的電流可以防止超過電纜額定電流，避免系統損壞。此外，通過監測不同部分的電流消耗并與預期值進行比較，可以識別系統中的故障，實現診斷功能。例如，在工廠自動化中，監測回路中的電流可以檢測導線斷裂，確保系統的正常運行。

　　在汽車電子系統中，電流監控芯片用于監測電池和電源系統的狀態，防止電壓異常造成的電子設備故障。例如，汽車駕駛員輔助系統傳感器天線通過長電纜連接，電流監控芯片可以快速檢測電線斷裂，確保安全操作。此外，電流監控還用于預測性維護，通過監測電氣參數的變化，預測即將發生的故障，幫助系統操作員在故障發生前安排維護，避免計劃外停機和生產力損失。

　　在便攜式設備如智能手表、移動電話等中，電流監控芯片用于管理電池電量，延長電池使用壽命。這些芯片能夠精確監測電池電壓，幫助設備在電源不穩定時及時采取措施，保護系統不受損害。例如，MAX706T芯片能夠監控電源供應情況，確保便攜式設備在電源異常時及時重啟，從而保護系統。

　　在通信設備中，電流監控芯片用于監測電源狀態，確保通信不中斷，提高通信可靠性。例如，在基站和路由器等通信設備中，MAX706T芯片能夠監測電源狀態，確保通信設備在電源異常時及時重啟，防止通信中斷。

　　電流監控芯片在各種應用場景中發揮著重要作用，通過精確監測電流，提供實時數據，幫助系統及時響應異常情況，確保系統的穩定性和安全性。這些芯片不僅提高了系統的可靠性和效率，還為故障診斷和預測性維護提供了有力支持。隨著技術的不斷進步，電流監控芯片將在更多領域得到廣泛應用，為電子系統的智能化和高效化做出更大貢獻。

　　電流監控芯片如何選型

　　電流監控芯片，也稱為電流檢測芯片，是一種用于監測電路中電流的電子元件。它們廣泛應用于電源管理、電機控制、電池管理系統等領域。選擇合適的電流監控芯片對于確保系統的穩定性和可靠性至關重要。本文將介紹電流監控芯片的選型方法，并列舉一些常見的型號。

　　電流監控芯片的選型方法

　　確定應用需求：

　　電流范圍：首先需要確定被測電流的范圍，包括最小和最大電流值。這將幫助選擇具有適當量程的芯片。

　　精度要求：根據應用的精度要求選擇合適的芯片。高精度的芯片通常價格更高，但能提供更準確的測量結果。

　　響應速度：某些應用需要快速響應電流變化，因此需要選擇具有高帶寬的芯片。

　　工作電壓：確保所選芯片的工作電壓范圍與系統電壓相匹配。

　　輸出類型：

　　模擬輸出：常見的模擬輸出包括電壓和電流信號。選擇模擬輸出的芯片時，需要考慮信號的線性度和穩定性。

　　數字輸出：數字輸出的芯片通常通過I2C、SPI等接口與微控制器通信。選擇數字輸出的芯片時，需要考慮通信協議和數據處理能力。

　　安裝方式：

　　表面貼裝：適用于高密度電路板設計，體積小，安裝方便。

　　通孔安裝：適用于需要機械強度的應用，安裝牢固。

　　環境條件：

　　溫度范圍：確保所選芯片能在預期的工作溫度范圍內穩定工作。

　　抗干擾能力：某些應用環境可能存在電磁干擾，選擇具有抗干擾能力的芯片可以提高系統的可靠性。

　　常見的電流監控芯片型號

　　INA219：

　　制造商：Texas Instruments

　　特點：高精度、雙向電流檢測、I2C接口、寬工作電壓范圍（3.0V至26V）、低功耗。

　　應用：電池管理系統、電源監控、電機控制。

　　MAX471：

　　制造商：Maxim Integrated

　　特點：高精度、雙向電流檢測、模擬輸出、寬工作電壓范圍（2.7V至30V）、低功耗。

　　應用：電源管理、電池充電、電機控制。

　　ACS712：

　　制造商：Allegro Microsystems

　　特點：高精度、雙向電流檢測、模擬輸出、寬工作電壓范圍（3.3V至5.5V）、內置霍爾效應傳感器。

　　應用：電機控制、電源監控、電池管理系統。

　　INA169：

　　制造商：Texas Instruments

　　特點：高精度、單向電流檢測、模擬輸出、寬工作電壓范圍（2.7V至60V）、低功耗。

　　應用：電源管理、電池充電、電機控制。

　　FP130A：

　　制造商：Fairchild Semiconductor

　　特點：高精度、單向電流檢測、模擬輸出、寬工作電壓范圍（2.5V至28V）、內置差分放大器和NPN晶體管。

　　應用：電源管理、電機控制、電池管理系統。

　　選型實例

　　假設我們需要為一個電池管理系統選擇電流監控芯片，系統的工作電壓為12V，最大電流為10A，要求精度在1%以內，并且需要通過I2C接口與微控制器通信。

　　確定電流范圍：最大電流為10A。

　　精度要求：精度在1%以內。

　　響應速度：不需要特別高的響應速度。

　　輸出類型：需要I2C接口。

　　工作電壓：12V。

　　環境條件：工作溫度范圍為-20°C至+85°C。

　　根據以上需求，我們可以選擇INA219芯片。它具有高精度、雙向電流檢測、I2C接口、寬工作電壓范圍（3.0V至26V）和低功耗的特點，完全符合我們的應用需求。

　　結論

　　選擇合適的電流監控芯片需要綜合考慮應用需求、輸出類型、安裝方式和環境條件等因素。通過詳細了解各種芯片的特點和性能參數，可以為不同的應用場景選擇最合適的電流監控芯片，從而確保系統的穩定性和可靠性。常見的電流監控芯片型號如INA219、MAX471、ACS712、INA169和FP130A等，各自具有不同的特點和優勢，可以根據具體需求進行選擇。
