有源晶體振蕩器（Oscillator），也稱為有源晶振，是一種能夠產生穩定頻率信號的電子元件。它廣泛應用于各種電子設備中，如通信設備、計算機、導航系統等。根據其功能和實現技術的不同，有源晶體振蕩器可以分為以下幾類：

　　普通晶體振蕩器（SPXO, Simple Crystal Oscillator）：

　　特點：SPXO是最簡單的晶體振蕩器，完全由晶體的自由振蕩完成。它不需要任何溫度補償或電壓控制。

　　頻率范圍：1KHz到250MHz。

　　頻率穩定度：10^-4到10^-5。

　　應用：適用于對頻率穩定度要求不高的場合，如微處理器的時鐘信號。

　　溫度補償晶體振蕩器（TCXO, Temperature Compensated Crystal Oscillator）：

　　特點：TCXO通過內置的溫度敏感器件來補償溫度變化對頻率的影響，從而提高頻率穩定性。

　　頻率范圍：1到60MHz。

　　頻率穩定度：±1到±2.5ppm。

　　應用：廣泛應用于手持電話、蜂窩電話、雙向無線通信設備等對頻率穩定度要求較高的場合。

　　壓控晶體振蕩器（VCXO, Voltage Controlled Crystal Oscillator）：

　　特點：VCXO通過外加的控制電壓來調節輸出頻率，使其能夠在一定范圍內變化。

　　頻率范圍：1到250MHz。

　　頻率穩定度：普通晶振壓控為≤(1~2)×10^-3fo/n^2，高穩晶振可微調10^-7。

　　應用：常用于鎖相環路（PLL）和頻率合成器中，以實現頻率的精確控制。

　　壓控溫補晶體振蕩器（VC-TCXO, Voltage Controlled Temperature Compensated Crystal Oscillator）：

　　特點：VC-TCXO結合了溫度補償和壓控兩種功能，既能夠補償溫度變化，又能夠通過外加電壓調節頻率。

　　應用：適用于對頻率穩定度和可調性要求都非常高的場合。

　　恒溫控制式晶體振蕩器（OCXO, Oven Controlled Crystal Oscillator）：

　　特點：OCXO將晶體和振蕩電路置于恒溫箱中，以消除環境溫度變化對頻率的影響，從而實現極高的頻率穩定度。

　　頻率范圍：通常在1到100MHz之間。

　　頻率穩定度：10^-10到10^-8量級。

　　應用：廣泛應用于高精度頻率標準、通信基站、衛星通信等對頻率穩定度要求極高的場合。

　　差分晶體振蕩器：

　　特點：差分晶體振蕩器輸出差分信號，具有較低的相位噪聲和較高的抗干擾能力。

　　應用：適用于高速通信系統和精密測量設備。

　　每種類型的有源晶體振蕩器都有其獨特的特性和應用場景。選擇合適的晶體振蕩器需要根據具體的應用需求，綜合考慮頻率范圍、頻率穩定度、工作溫度范圍、輸出模式等因素。隨著技術的不斷進步，有源晶體振蕩器的性能也在不斷提高，為各種電子設備提供了更加穩定和精確的頻率信號。

　　有源晶體振蕩器的工作原理

　　有源晶體振蕩器（Active Crystal Oscillator）是一種利用晶體材料（通常是石英晶體）的壓電效應來產生穩定頻率振蕩信號的電子元件。與無源晶體振蕩器相比，有源晶體振蕩器內部集成了放大器和反饋電路，能夠直接輸出穩定的振蕩信號，無需外部電路提供激勵。

　　有源晶體振蕩器的工作原理可以分為以下幾個步驟：

　　壓電效應：石英晶體具有壓電特性，即當在晶體上施加電場時，晶體會產生機械變形；反之，當晶體受到機械壓力時，會在晶體上產生電場。這種特性使得石英晶體能夠將電能和機械能相互轉換。

　　諧振特性：石英晶體在特定的頻率下會發生諧振，即當外加交變電壓的頻率等于晶體的固有頻率時，晶體的機械振動幅度會顯著增大。這個固有頻率取決于晶體的切割方式、幾何形狀和尺寸等因素。

　　反饋回路：有源晶體振蕩器內部包含一個放大器和一個反饋電路。放大器將晶體產生的微弱振蕩信號放大，反饋電路則將放大的信號重新施加到晶體上，形成一個閉環振蕩回路。這個反饋回路確保了振蕩信號的持續性和穩定性。

　　振蕩啟動：當電源接通時，放大器會產生一定的噪聲信號，這些噪聲信號中包含了晶體的固有頻率成分。反饋回路會選擇性地放大這些固有頻率成分，并逐漸增強，最終形成穩定的振蕩信號。

　　輸出信號：放大器將穩定的振蕩信號進一步放大，并通過輸出端口輸出。輸出信號的頻率非常精確，通常可以達到幾赫茲甚至更低的誤差。

　　有源晶體振蕩器具有以下優點：

　　頻率穩定性高：由于石英晶體的穩定性，有源晶體振蕩器能夠產生非常穩定的頻率信號，通常頻率穩定度可以達到0.0001%。

　　頻率精度高：有源晶體振蕩器能夠在非常緊湊的范圍內產生特定的頻率，由于頻率穩定性好，所以頻率精度也很高。

　　容易集成：有源晶體振蕩器非常小巧，可以輕松地集成到集成電路中。

　　長壽命：由于有源晶體振蕩器沒有活動部件，結構簡單、工作可靠，即使長時間使用也不容易損壞。

　　多用途：有源晶體振蕩器在通訊設備、計算機、電子儀器以及其他電子設備中得到廣泛應用，可以作為時鐘信號、頻率標準以及其他應用。

　　有源晶體振蕩器通過利用石英晶體的壓電效應和諧振特性，結合內部的放大器和反饋電路，能夠產生穩定、精確的振蕩信號，廣泛應用于各種需要高精度時鐘源的場合。

　　有源晶體振蕩器的作用

　　有源晶體振蕩器（Active Crystal Oscillator）是一種利用石英晶體的壓電效應和諧振特性，通過一個反饋回路產生穩定電磁振蕩的電子器件。它在現代電子設備中扮演著至關重要的角色，被譽為電子設備的心臟。有源晶體振蕩器的主要作用包括提供高精度的時間基準信號、提高通信系統的性能以及實現精確的計時和時間同步。

　　有源晶體振蕩器能夠提供高精度的時間基準信號。在計算機、通信和儀表等領域的系統中，需要使用精確的時間基準信號來進行數據傳輸、計算和處理。有源晶體振蕩器能夠產生高精度、高穩定性的時間基準信號，從而保證系統的數據傳輸速率和時間精度的要求。例如，在計算機系統中，有源晶體振蕩器為CPU和其他芯片提供時鐘信號，確保各個組件能夠協調工作，實現高效的數據處理和傳輸。

　　有源晶體振蕩器能夠提高通信系統的性能。在通信系統中，頻率穩定度和精確度對于信號傳輸至關重要。有源晶體振蕩器能夠提供高穩定度和精確度的頻率信號，從而提高通信系統的性能，保證信號傳輸的質量和可靠性。例如，在無線通信系統中，有源晶體振蕩器作為頻率源和時鐘信號發生器，為調制解調器、載波恢復和同步系統提供穩定的頻率參考，確保信號的準確傳輸和接收。

　　有源晶體振蕩器在軍事、航空航天和儀表等領域中，精確的計時和時間同步是至關重要的。有源晶體振蕩器能夠提供高精度、高穩定性的時間基準信號，從而實現精確的計時和時間同步，保證系統在長時間運行下的穩定性和可靠性。例如，在衛星導航系統中，有源晶體振蕩器為衛星提供精確的時間基準，確保導航信號的準確性和可靠性。

　　有源晶體振蕩器還具有廣泛的應用領域。在廣播電視設備中，有源晶體振蕩器用于產生穩定的載波頻率，為調頻和解調電路提供可靠的信號源。在測量儀器和控制系統中，有源晶體振蕩器為各種測量儀器提供準確的時鐘信號，確保測量結果的精確性和可靠性。此外，有源晶體振蕩器還廣泛應用于鎖相環路、頻率合成等技術中，為各種電子設備提供穩定的頻率信號。

　　有源晶體振蕩器在現代電子系統中發揮著重要的作用。其高精度、高穩定性和低功耗等優點使得它成為了各種電子設備的必備元件之一。隨著科技的不斷發展，有源晶體振蕩器的應用領域也將不斷擴大，為人類帶來更多的科技進步和生活便利。

　　有源晶體振蕩器的特點

　　有源晶體振蕩器（XO）是一種電子元件，廣泛應用于通信、計算機、測量儀器和控制系統等領域。它利用石英晶體的壓電效應，將電能轉換為機械能，再將機械能轉換回電能，從而形成一個穩定的振蕩電路。有源晶體振蕩器具有高穩定性、高精度和高可靠性，被譽為電子設備的心臟。以下是其主要特點：

　　高精度和穩定性：有源晶體振蕩器利用石英晶體的壓電效應，可以產生非常穩定的頻率信號。石英晶體具有極高的頻率穩定性和低漂移率，這使得有源晶體振蕩器在各種環境條件下都能保持高精度。例如，恒溫晶體振蕩器（OCXO）通過將晶體和振蕩電路置于恒溫箱中，進一步消除了環境溫度變化對頻率的影響，從而實現更高的頻率穩定性。

　　抗干擾能力強：有源晶體振蕩器的輸出信號質量純凈，受外界干擾的影響較小。這使得它能夠提供穩定的時鐘信號或定時信號，不會因為電磁干擾或噪聲而產生誤動作或信號失真。這對于需要高可靠性的應用，如通信設備和測量儀器，尤為重要。

　　可靠性高：石英晶體是一種非常穩定的材料，其振動頻率不會因為使用時間的增長而發生明顯的變化。因此，有源晶體振蕩器的可靠性很高，可以長時間穩定工作。這對于需要長時間運行的設備，如衛星通信和導航定位系統，具有重要意義。

　　易于集成：有源晶體振蕩器通常具有小型化、低功耗和低成本的特點，可以很容易地與各種電子設備集成在一起。此外，有源晶體振蕩器的輸出信號質量純凈，可以很容易地被其他電路所利用。這使得它在現代電子設備中得到了廣泛應用。

　　溫度穩定性好：有源晶體振蕩器的溫度穩定性非常好，可以在較寬的溫度范圍內保持穩定的頻率輸出。例如，溫度補償晶體振蕩器（TCXO）通過附加的溫度補償電路，減少了周圍溫度變化對振蕩頻率的影響。這使得有源晶體振蕩器可以用于各種需要高精度頻率源的場合，如衛星通信、導航定位和測量儀器等。

　　低噪聲：有源晶體振蕩器的輸出信號質量純凈，因此它的噪聲水平也很低。這使得它可以用于需要低噪聲信號的應用中，如音頻處理、圖像處理和電磁波探測等。

　　壽命長：由于石英晶體的穩定性很高，因此有源晶體振蕩器的壽命也很長。即使在長時間的工作過程中，其性能也不會明顯下降。這使得它適用于需要長時間穩定運行的應用中。

　　有源晶體振蕩器具有高精度、高穩定性、抗干擾能力強、可靠性高、易于集成、溫度穩定性好、低噪聲和壽命長等優勢。這些特點使得它在許多應用中成為理想的選擇，可以確保設備的性能和穩定性。隨著技術的不斷發展，有源晶體振蕩器的應用范圍還將不斷擴大。

　　有源晶體振蕩器的應用

　　有源晶體振蕩器（Active Crystal Oscillator），也稱為石英晶體振蕩器，是一種利用石英晶體的壓電效應來產生穩定頻率信號的電子元件。由于其高穩定性、高精度和高可靠性，有源晶體振蕩器在現代電子設備中扮演著至關重要的角色，被譽為電子設備的心臟。以下是其主要應用領域的詳細介紹。

　　1. 通信領域

　　在通信系統中，有源晶體振蕩器作為頻率源和時鐘信號發生器，為調制解調器、載波恢復和同步系統提供穩定的頻率參考。例如，在無線通信設備中，有源晶體振蕩器用于生成穩定的載波頻率，確保信號的準確傳輸和接收。此外，高性能的有源晶振還廣泛應用于高速數字數據傳輸、無線數據傳輸等領域，以滿足對頻率穩定性和精度的高要求。

　　2. 廣播電視設備

　　在廣播電視設備中，有源晶體振蕩器用于產生穩定的載波頻率，為調頻和解調電路提供可靠的信號源。例如，彩色電視機通常采用500kHz或503kHz的石英晶體振蕩器作為行、場電路的振蕩源，通過1/3的分頻得到15625Hz的行頻，從而提高系統的穩定性和可靠性。由于晶振價格便宜且更換容易，這種應用方式得到了廣泛推廣。

　　3. 計算機和測量儀器

　　在計算機和測量儀器中，有源晶體振蕩器用于生成精確的時鐘信號，確保系統的正常運行。例如，計算機的中央處理器（CPU）需要一個高精度的時鐘信號來協調各個部件的工作，而有源晶體振蕩器正是提供這一時鐘信號的關鍵元件。同樣，在測量儀器中，有源晶體振蕩器用于生成穩定的頻率基準，確保測量結果的準確性。

　　4. 控制系統

　　在控制系統中，有源晶體振蕩器用于生成穩定的時鐘信號，確保系統的同步和協調。例如，在工業自動化控制系統中，有源晶體振蕩器用于生成精確的時鐘信號，確保各個控制模塊的同步工作，從而提高系統的穩定性和可靠性。

　　5. 時鐘信號發生器

　　有源晶體振蕩器廣泛應用于時鐘信號發生器中，為各種電子設備提供精確的時間基準。例如，石英鐘就是利用有源晶體振蕩器來生成穩定的時鐘信號，從而實現高精度的時間顯示。通過調整晶體支路中的電容值，可以進一步提高時鐘信號的精度，確保時間的準確度。

　　6. 汽車電子系統

　　在汽車電子系統中，有源晶體振蕩器用于生成穩定的時鐘信號，確保各個電子模塊的正常工作。例如，汽車導航系統、車載娛樂系統和發動機控制系統等都需要高精度的時鐘信號來協調各個部件的工作，而有源晶體振蕩器正是提供這一時鐘信號的關鍵元件。

　　有源晶體振蕩器作為現代電子設備的關鍵組件，其穩定性和精度對于保證電子設備的正常運行至關重要。隨著科技的進步和應用領域的拓展，有源晶體振蕩器將繼續發揮重要作用，并迎來更加廣闊的發展前景。

　　有源晶體振蕩器如何選型

　　有源晶體振蕩器（Oscillator）是一種重要的電子元件，廣泛應用于計算機、通訊、汽車電子、醫療設備等領域。它通過將石英晶體諧振器和相關功能電路集成封裝在一起，形成一個完整的振蕩器，能夠提供高精度、高穩定性的時鐘信號。本文將詳細介紹有源晶體振蕩器的選型方法，并列舉一些常見的型號。

　　一、有源晶體振蕩器的選型方法

　　外形和尺寸

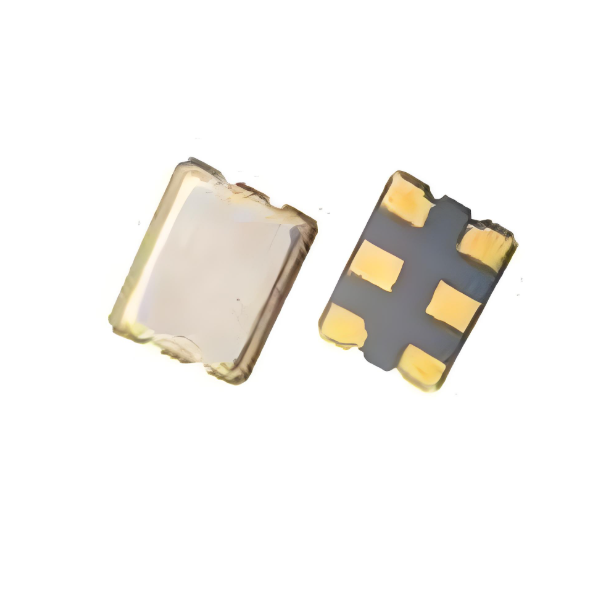

　　選擇有源晶體振蕩器時，首先需要考慮其外形和尺寸是否符合電路板的設計要求。常見的封裝形式包括表面貼裝（SMD）、雙列直插（DIP）等。不同的封裝形式適用于不同的安裝方式，需根據實際的PCB設計選擇合適的封裝。

　　標稱頻率

　　標稱頻率是指振蕩器在正常工作條件下輸出的頻率。選擇有源晶體振蕩器時，需要根據應用場合的具體需求確定所需的標稱頻率。常見的頻率范圍從1MHz到150MHz不等。

　　工作電壓

　　工作電壓是指振蕩器正常工作所需的電源電壓。常見的工作電壓范圍為1.8V到5V。選擇時需要確保振蕩器的電源電壓與系統的電源電壓相匹配，以保證正常工作。

　　頻率精度

　　頻率精度是指振蕩器輸出頻率與標稱頻率之間的偏差。頻率精度通常以ppm（百萬分之一）為單位表示。選擇有源晶體振蕩器時，需要根據應用場合的精度要求選擇合適的頻率精度。常見的頻率精度包括±10ppm、±20ppm、±25ppm、±30ppm等。

　　工作溫度范圍

　　工作溫度范圍是指振蕩器在正常工作條件下所能承受的溫度范圍。選擇有源晶體振蕩器時，需要根據應用場合的工作溫度范圍選擇合適的振蕩器。常見的工作溫度范圍包括-20°C到+70°C、-40°C到+85°C等。

　　引腳輸出是否具備待機模式（Stand-by功能）

　　一些有源晶體振蕩器具備待機模式（Stand-by功能），可以在不使用時降低功耗。選擇時可以根據應用場合的功耗要求選擇是否需要具備待機模式的振蕩器。

　　二、有源晶體振蕩器常見的型號

　　ABM系列

　　ABM系列是有源晶體振蕩器中的一種常見型號，適用于各種電子設備。該系列振蕩器具有高精度、高穩定性、低功耗等特點。常見的頻率范圍為1MHz到150MHz，工作電壓范圍為1.8V到5V，工作溫度范圍為-40°C到+85°C。

　　XO系列

　　XO系列是有源晶體振蕩器的另一種常見型號，廣泛應用于通訊、汽車電子等領域。該系列振蕩器具有高精度、高穩定性、抗干擾能力強等特點。常見的頻率范圍為1MHz到100MHz，工作電壓范圍為1.8V到5V，工作溫度范圍為-20°C到+70°C。

　　TCXO系列

　　TCXO（Temperature Compensated Crystal Oscillator）系列是有源晶體振蕩器中的一種特殊型號，具有溫度補償功能，能夠在溫度變化較大的環境中保持較高的頻率穩定性。該系列振蕩器適用于對頻率穩定性要求較高的應用場合。常見的頻率范圍為1MHz到100MHz，工作電壓范圍為1.8V到5V，工作溫度范圍為-40°C到+85°C。

　　VCXO系列

　　VCXO（Voltage Controlled Crystal Oscillator）系列是有源晶體振蕩器中的一種特殊型號，具有電壓控制功能，可以通過調節輸入電壓來微調輸出頻率。該系列振蕩器適用于需要頻率調整的場合。常見的頻率范圍為1MHz到100MHz，工作電壓范圍為1.8V到5V，工作溫度范圍為-20°C到+70°C。

　　三、總結

　　選擇合適的有源晶體振蕩器需要綜合考慮多種因素，包括外形和尺寸、標稱頻率、工作電壓、頻率精度、工作溫度范圍、引腳輸出是否具備待機模式等。常見的有源晶體振蕩器型號包括ABM系列、XO系列、TCXO系列和VCXO系列，每種型號都有其獨特的特點和適用場合。通過合理選擇有源晶體振蕩器，可以確保電子設備的穩定性和可靠性。
